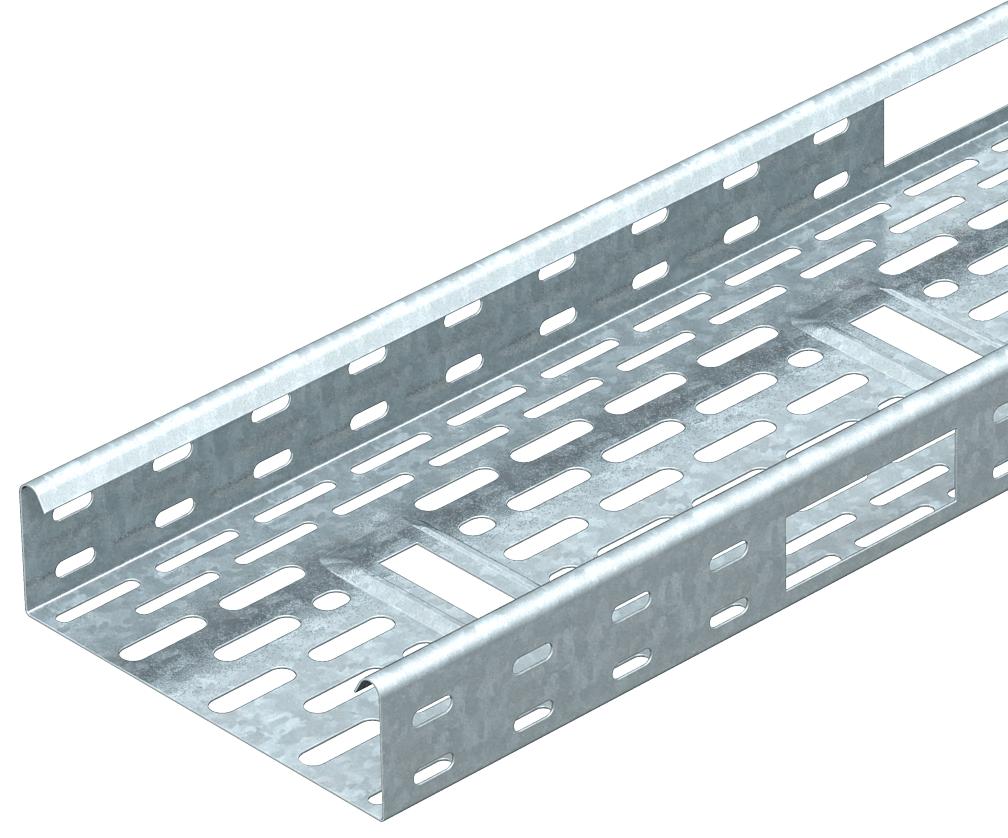

Jgheab pentru cabluri IKS 60 FS

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

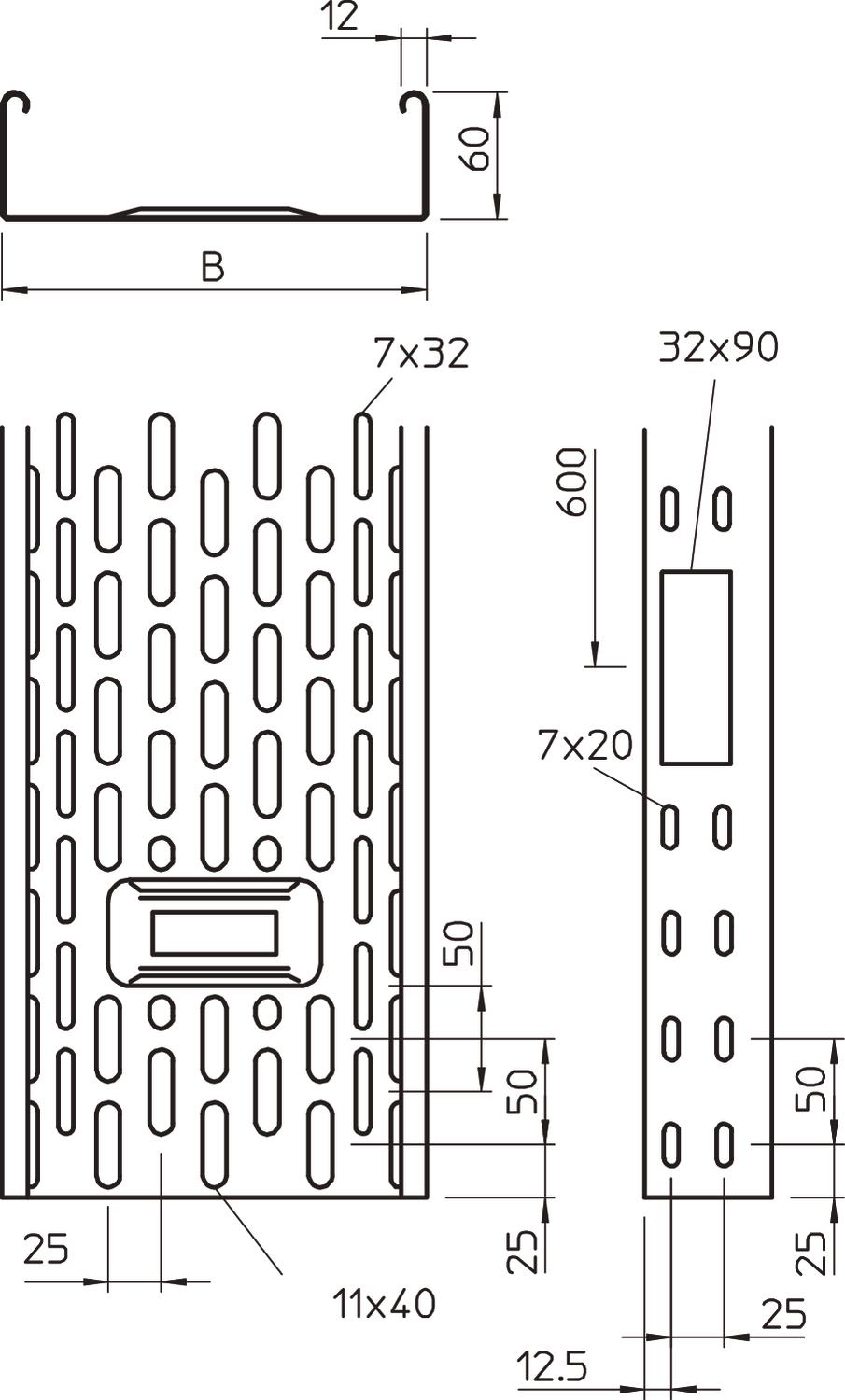

IKS 60 = Sistem de jgheaburi pentru cabluri cu 60 mm înălţime.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Sistemul de jgheaburi perforate pentru cabluri conform directivei VdS 2092 cu 30% perforaţii pentru montarea sub instalaţii de sprinklere.

Trecerea prin bază se face pornind de la lăţimea de 200 mm. Perforarea laterală se face la fiecare 300 mm.

Piesele de legătură se comandă separat.

Date tehnice

Amprenta CO2 (GWP) de la leagăn la poartă	6,0838 kg CO2e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	60 x 200
Dimensiune	60x200x3000
Dimensiune B	200 mm
Distanţa dintre reazeme 1,0 m	0,9 kN/m
Distanţa dintre reazeme 1,5m	0,77 kN/m
Distanţa dintre reazeme 2,0m	0,6 kN/m
Distanţa dintre reazeme 2,5m	0,4 kN/m
Execuţie legătură	fără piesă de legătură
Grosimea tablei	0,04 in
Grosimea tablei	1 mm
Înălţime	60 mm
Înălţime	2 in

Lăţimea	8 in
Lăţimea	200 mm
Lungime	3000 mm
Lungime	10 ft
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	118 cm²
Secţiune utilă	11800 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Utilizare instalație de pulverizare	da
Variantă pentru încărcări mari	nu

Date tehnice

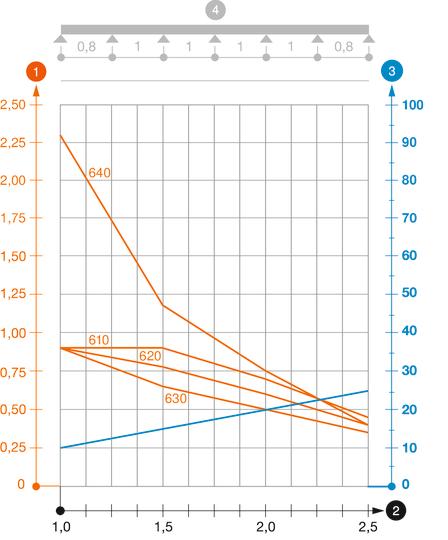

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
IKS 620 FS	3000 mm	200 mm	1 mm	nu	Oţel	zincat în bandă	6087132	m	3 m

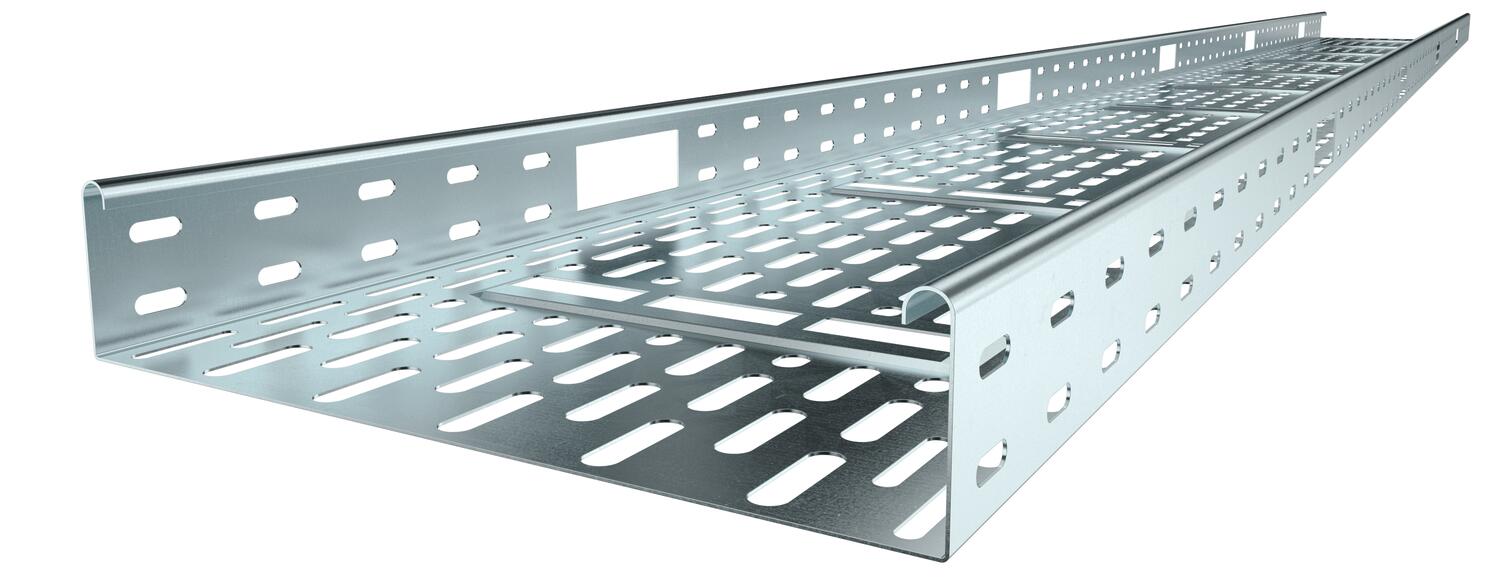

IKS 630 FS	3000 mm	300 mm	1 mm	nu	Oţel	zincat în bandă	6087140	m	3 m

Accesorii

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FT	RLVK 60 FT	6067603	Bucată	10 Bucată
Eclisă de îmbinare DD	SSLB 200 DD	7070314	Bucată	20 Bucată
cot 45° FT 60	RB 45 620 FT	6036134	Bucată	1 Bucată
Cot 90° FT 60	RB 90 620 FT	6036594	Bucată	1 Bucată
Ramificaţie scurtă 60 FT	RAA 620 FT	6042215	Bucată	1 Bucată
Piesă T 60 FT	RT 620 FT	6038134	Bucată	1 Bucată
Piesă cruce 60 FT	RK 620 FT	7027413	Bucată	1 Bucată
Capac cu zăvoare DD	DRL 200 DD	6052709	m	3 m
Perete de separaţie 60 DD	TSG 60 DD	6062327	m	3 m
cot 45° FS 60	RB 45 620 FS	6043771	Bucată	1 Bucată
Cot 90° FS 60	RB 90 620 FS	6043224	Bucată	1 Bucată
