Jgheab pentru cabluri MKS 110 FS 3000 | 400 | 1 | nu | Oţel | zincat în bandă

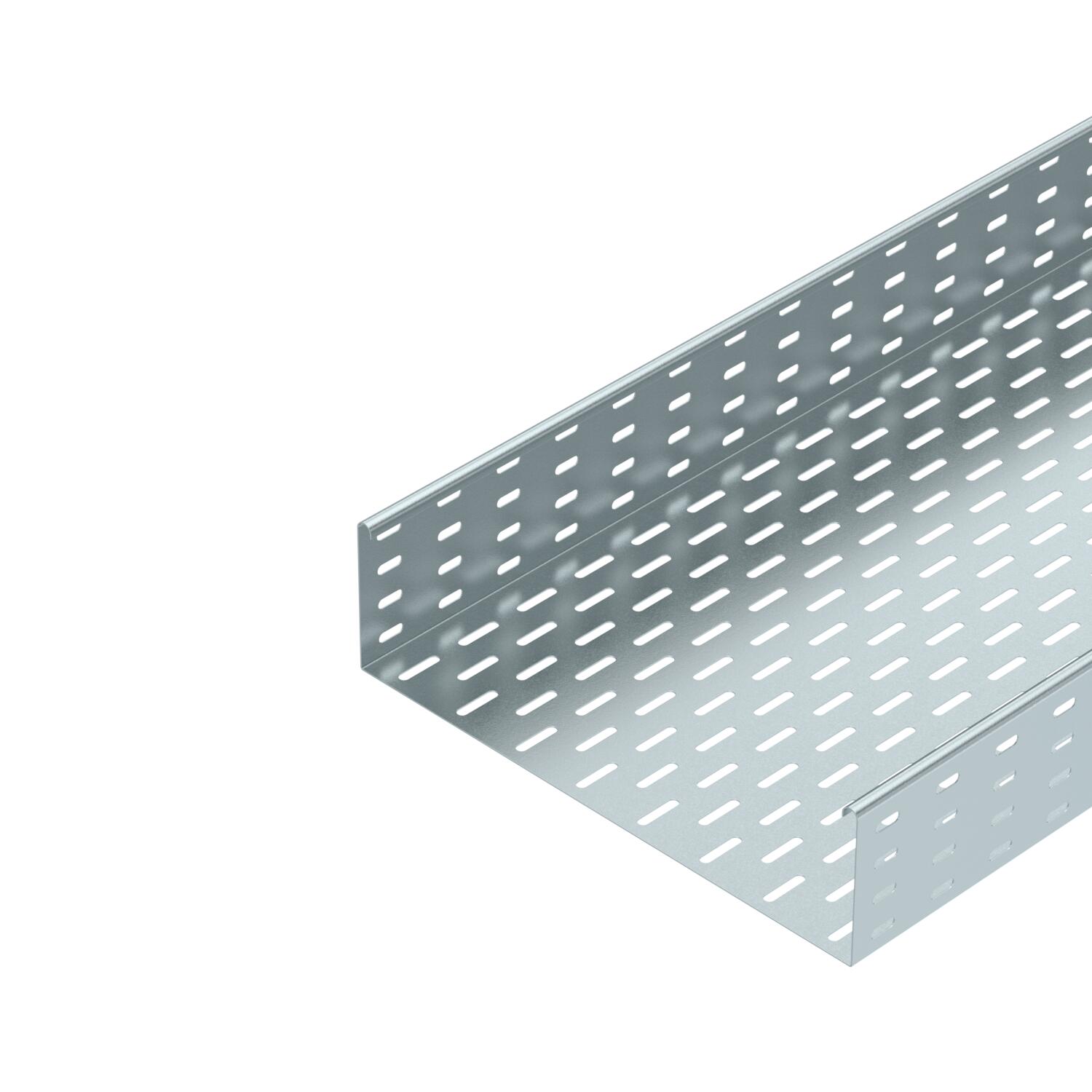

Jgheab pentru cabluri MKS 110 FS

Nr. art. 6060404 | EAN 4012196061990

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

MKS 110 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO2 (GWP) de la leagăn la poartă	11,957 kg CO2e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu

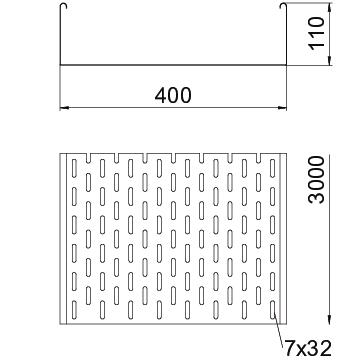

Dimension W	400 mm
Dimensiune	110 x 400
Dimensiune	110x400x3000
Distanţa dintre reazeme 1,5m	1,85 kN/m
Distanţa dintre reazeme 2,0m	1,3 kN/m
Distanţa dintre reazeme 2,5m	0,75 kN/m
Distanţa dintre reazeme 3,0m	0,6 kN/m
Execuţie legătură	fără piesă de legătură
Grosimea tablei	1 mm
Grosimea tablei	0,04 in
Înălţime	4 in
Înălţime	110 mm

Lăţimea	16 in
Lăţimea	400 mm
Lungime	3000 mm
Lungime	10 ft
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	438 cm²
Secţiune utilă	43800 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă încărcare jgheab din tablă tip MKS 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
MKS 110 FS	3000 mm	100 mm	1 mm	nu	Oţel	zincat în bandă	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	nu	Oţel	zincat în bandă	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	nu	Oţel	zincat în bandă	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	nu	Oţel	zincat în bandă	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	nu	Oţel	zincat în bandă	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	nu	Oţel	zincat în bandă	6060528	m	3 m
MKS 160 FS	3000 mm	600 mm	1 mm	nu	Oţel	zincat în bandă	6060529	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară 110 FS	RLVL 110 FS	6067131	Bucată	10 Bucată
Eclisă de îmbinare FS	SSLB 400 FS	7070221	Bucată	20 Bucată
Cot 90° 110 FS	RB 90 140 FS	6036808	Bucată	1 Bucată
Ramificaţie scurtă 110 FS	RAA 140 FS	6042159	Bucată	1 Bucată
T piece 110 FS	RT 140 FS	6038308	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 400 FS	6052401	m	3 m
Perete de separaţie 110 FS	TSG 110 FS	6062122	m	3 m
Cot 90° FS	RB 90 140 FS	7001940	Bucată	1 Bucată
