Jgheab pentru cabluri MKS 60 FT 3000 | 400 | 1 | nu | Oţel | = zincat prin imersie

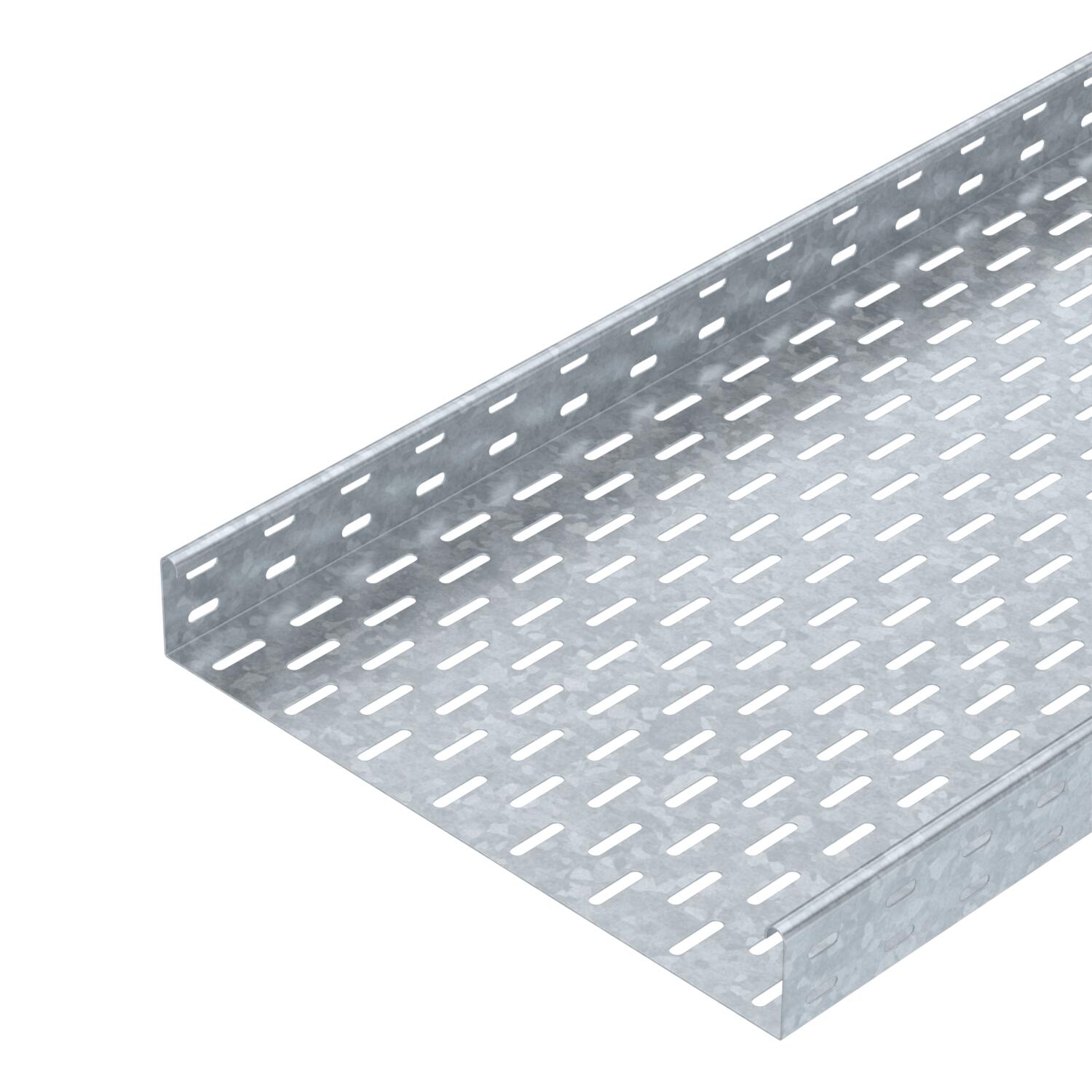

Jgheab pentru cabluri MKS 60 FT

Nr. art. 6055664 | EAN 4012196388035

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	= zincat prin imersie

Descrierea produsului

Descrierea produsului

MKS 60 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 60 mm.

Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO2 (GWP) de la leagăn la poartă	9,7683 kg CO2e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu

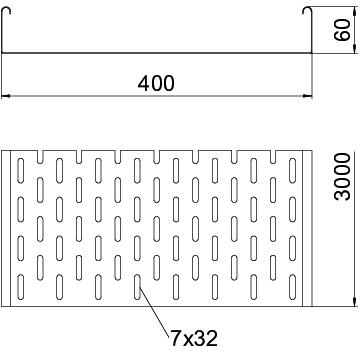

Dimensiune	60x400x3000
Dimensiune	60 x 400
Dimensiune B	400 mm
Distanţa dintre reazeme 1,5m	1,5 kN/m
Distanţa dintre reazeme 1,75m	1,25 kN/m
Distanţa dintre reazeme 2,0m	1 kN/m
Distanţa dintre reazeme 2,5m	0,5 kN/m
Execuţie legătură	fără piesă de legătură
Grosimea tablei	0,04 in
Grosimea tablei	1 mm
Înălţime	60 mm
Înălţime	2 in

Lăţimea	400 mm
Lăţimea	16 in
Lungime	3000 mm
Lungime	10 ft
Maß W	400 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	238 cm²
Secţiune utilă	23800 mm²
Suprafaţă	= zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă încărcare jgheab din tablă tip MKS 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
MKS 610 FT	3000 mm	100 mm	1 mm	nu	Oţel	= zincat prin imersie	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	nu	Oţel	= zincat prin imersie	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	nu	Oţel	= zincat prin imersie	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	nu	Oţel	= zincat prin imersie	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	nu	Oţel	= zincat prin imersie	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	nu	Oţel	= zincat prin imersie	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	nu	Oţel	= zincat prin imersie	6055710	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FT	RLVK 60 FT	6067603	Bucată	10 Bucată
Eclisă de îmbinare DD	SSLB 400 DD	7070322	Bucată	20 Bucată
Capac cu zăvoare FT	DRL 400 FT	6051413	m	3 m
cot 45° FT 60	RB 45 640 FT	6036138	Bucată	1 Bucată
Cot 90° FT 60	RB 90 640 FT	6036598	Bucată	1 Bucată

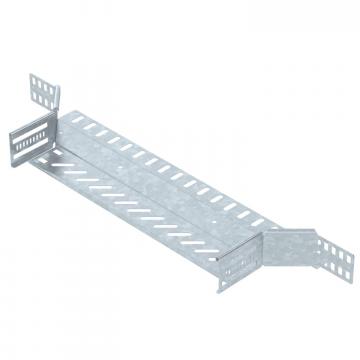

Ramificaţie scurtă 60 FT	RAA 640 FT	6042219	Bucată	1 Bucată

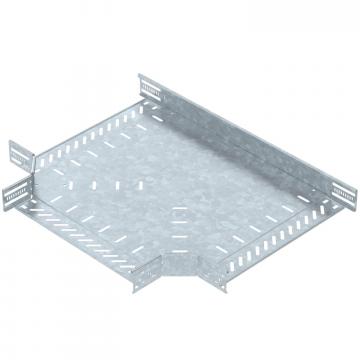

Piesă T 60 FT	RT 640 FT	6038138	Bucată	1 Bucată

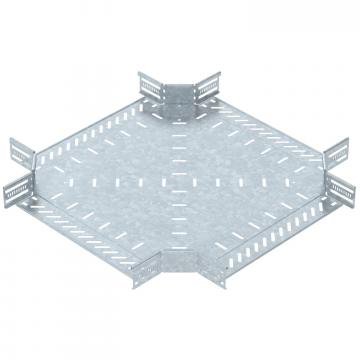

Piesă cruce 60 FT	RK 640 FT	7027417	Bucată	1 Bucată
Capac cu zăvoare DD	DRL 400 DD	6052715	m	3 m
Perete de separaţie 60 DD	TSG 60 DD	6062327	m	3 m
