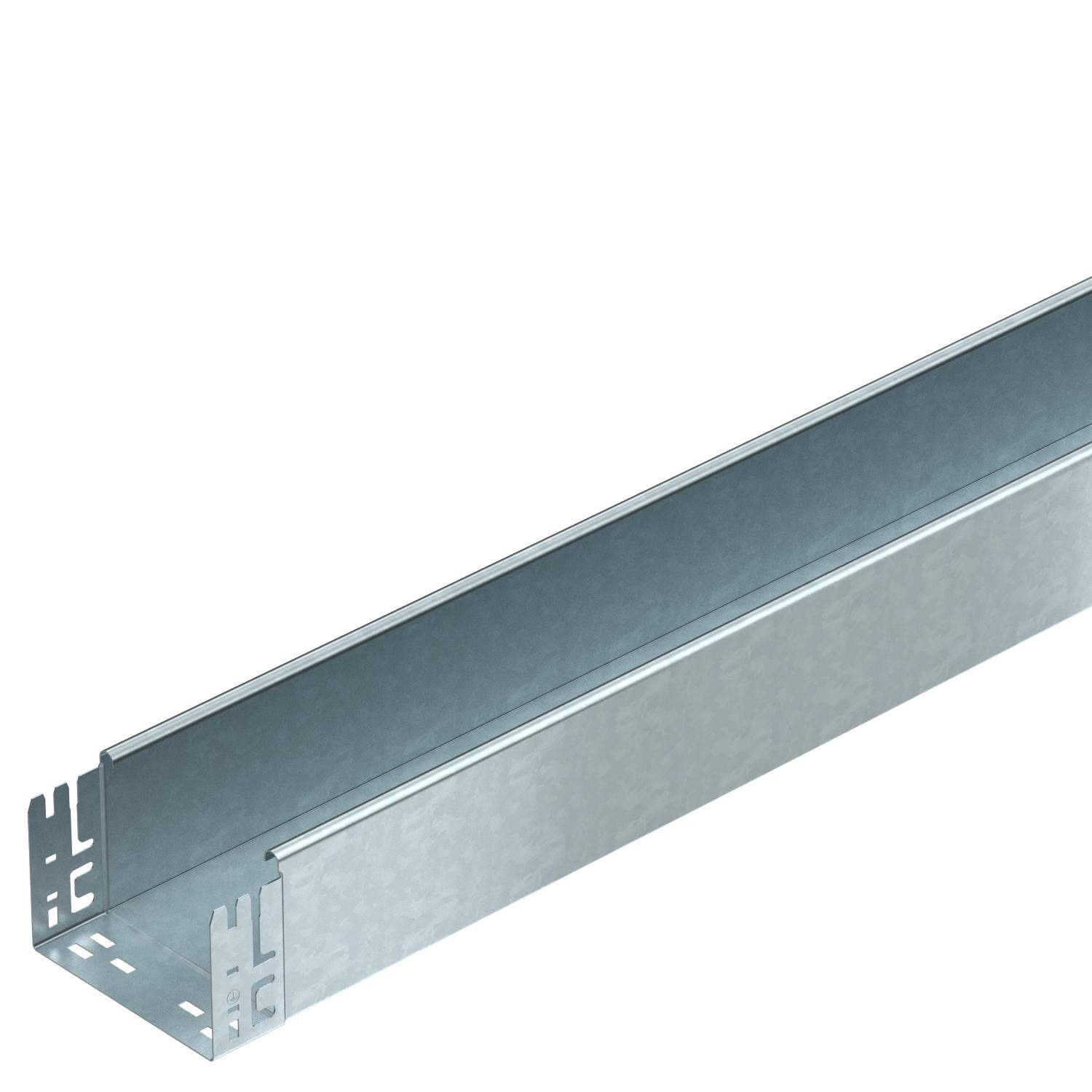

Jgheab pentru cabluri MKS-Magic® neperforat
Nr. art. 6059401 | EAN 4012195832133
- Descrierea produsului
-
Descrierea produsuluiSistem eficient de jgheaburi pentru cabluri neperforate. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Echipotenţialul continuu este asigurat fără componente suplimentare.
-
- Date tehnice
-
Date tehnice
Amprenta CO2 (GWP) de la leagăn la poartă 7,4317 kg CO2e / 1 Metru Cu capac nu Culoare zinc Desenul găurii NATO nu Dimensiune 110x150x3050 Dimensiune B 150 mm Distanţa dintre reazeme 1,5m 1,85 kN/m Distanţa dintre reazeme 2,0m 1,3 kN/m Distanţa dintre reazeme 2,5m 0,75 kN/m Distanţa dintre reazeme 3,0m 0,6 kN/m Execuţie legătură piesă de legătură integrată Grosimea tablei 1 mm Înălţime 110 mm Lăţimea 150 mm Lungime 3050 mm Lungime utilă 3000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază nu Perforaţie laterală nu Secţiune utilă 16100 mm² Secţiune utilă 161 cm² Suprafaţă = zincat prin imersie Tip de conector pentru sistemul de susținere a cablurilor Fixare prin clipsare Tip test de încărcare conform IEC 61537 Tip II Variantă pentru încărcări mari nu Date tehnice
Diagramă de încărcare jgheab pentru cabluri tip MKSMU 110
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare FT
DRL 150 FT 6051359 3 m
Cot 90° 110 FT
RB 90 115 FT 6036832 1 Bucată

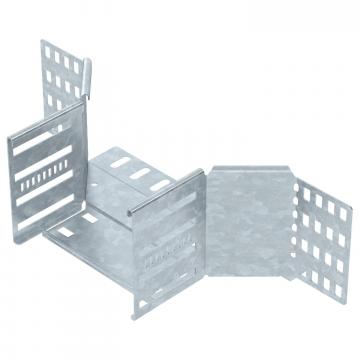

Ramificaţie scurtă 110 FT
RAA 115 FT 6042253 1 Bucată
Capac cu zăvoare DD
DRL 150 DD 6052706 3 m
Perete de separaţie 110 DD
TSG 110 DD 6062335 3 m - Materiale de descărcat
-
