Jgheab pentru cabluri RKS-Magic® 35 FS
Nr. art. 6047460 | EAN 4012195390862
- Descrierea produsului
-
Descrierea produsuluiRKSM 35 = Sistem eficient de jgheaburi pentru cabluri Magic cu înălţimea laturilor de 35 mm. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Echipotenţialul continuu este asigurat fără componente suplimentare.
-
- Date tehnice
-
Date tehnice
Amprenta CO2 (GWP) de la leagăn la poartă 5,1103 kg CO2e / 1 Metru Atenuare magnetică datorată ecranării cu capac 50 dB Atenuare magnetică datorată ecranării fără capac 20 dB Cu capac nu Culoare zinc Desenul găurii NATO nu Dimensiune 35x300x3050 Dimensiune x 200 mm Dimensiune B 300 mm Dimensiune t 100 mm Dimensiune y 250 mm Distanţa dintre reazeme 1,0 m 1,4 kN/m Distanţa dintre reazeme 1,5m 0,6 kN/m Distanţa dintre reazeme 2,0m 0,4 kN/m Distanţa dintre reazeme 2,5m 0,2 kN/m Distanţa dintre reazeme 3,0m 0,1 kN/m Execuţie legătură piesă de legătură integrată Grosimea tablei 0,03 in Grosimea tablei 0,75 mm Înălţime 35 mm Înălţime 1 in Lăţimea 300 mm Lăţimea 8 in Lungime 3050 mm Lungime 10 ft Lungime utilă 3000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforația bazei 1 Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 103 cm² Secţiune utilă 10300 mm² Suprafaţă zincat în bandă Tip de conector pentru sistemul de susținere a cablurilor Fixare prin clipsare Tip test de încărcare conform IEC 61537 Tip II Variantă pentru încărcări mari nu Date tehnice
Diagramă încărcare jgheab pentru cabluri de tipul RKSM 35
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Cot 90° 35 FS
RB 90 330 FS 6036504 1 Bucată
Add-on tee 35 FS
RAA 330 FS 6042105 1 Bucată
T piece 35 FS
RT 330 FS 6038004 1 Bucată
Capac cu zăvoare FS
DRL 300 FS 6052304 3 m
Perete de separaţie 30 FS
TSG 30 FS 6062050 3 m

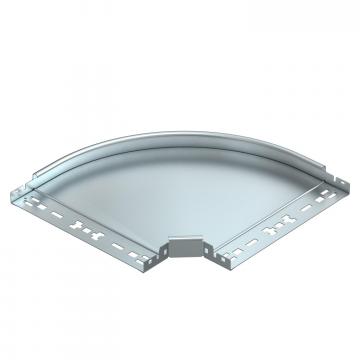

Cot 90° Magic 35 FS
RBM 90 330 FS 6041014 1 Bucată - Materiale de descărcat
-
Specificații RKSM 330 FS / 6047460 , 0.46MB , pdfDeclarație de conformitate UE RKSM 330 FS / 6047460 , 0.13MB , pdfDeclarație de Conformitate pentru UK RKSM 330 FS / 6047460 , 0.09MB , pdfREACH Declarație de conformitate RKSM 330 FS / 6047460 , 0.12MB , pdfRoHS Declarație de conformitate RKSM 330 FS / 6047460 , 0.12MB , pdfDeclarație de mediu pentru produs (EPD) RKSM 330 FS / 6047460 , 1.48MB , pdfAutorizație de utilizare Certificare VDE pentru jgheaburi pentru cablu RKS-Magic® , 0.80MB , pdfAutorizație de utilizare Certificat UL RKSM , 0.27MB , pdfInstrucțiuni de montaj Latchable Magic cable tray systems , 12.24MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
