Jgheab pentru cabluri RKS-Magic® 60 FS 3050 | 400 | 60 | 0,9 | da | zinc | Oţel | zincat în bandă

Jgheab pentru cabluri RKS-Magic® 60 FS

Nr. art. 6047689 | EAN 4012195391227

Nr. art. / Tip

Lungime	3050 mm

Lăţimea

Înălţime	60 mm

Grosimea tablei

Menținerea în funcțiune

Culoare	zinc

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

RKSM 60 = Sistem raţional de jgheaburi pentru cabluri Magic cu înălţimea laturilor de 60 mm. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.

Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Echipotenţialul continuu este asigurat fără componente suplimentare.

Date tehnice

Date tehnice

Atenuare magnetică datorată ecranării cu capac	50 dB
Atenuare magnetică datorată ecranării fără capac	20 dB
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	60x400x3050
Execuţie legătură	piesă de legătură integrată
Grosimea tablei	0,9 mm
Grosimea tablei	0,04 in
Lungime utilă	3000 mm
Material	Oţel
Menținerea în funcțiune	da

Oțel inoxidabil, băițuit	nu
Perforația bazei	1
Perforație de montaj în bază	da
Perforaţie laterală	da
Protecţie contra incendiului	Menținere în funcțiune construcție portantă specifică cablurilor, Inserție plafoane antifoc
Secţiune utilă	238 cm²
Secţiune utilă	23800 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Dimensiuni

Dimensiune x	300 mm
Dimensiune B	400 mm
Dimensiune t	200 mm
Dimensiune y	350 mm
Înălţime	2 in

Înălţime	60 mm
Lăţimea	400 mm
Lăţimea	16 in
Lungime	3050 mm
Lungime	10 ft

Încărcare

Clasă de încărcare NEMA	8AA
Distanţa dintre reazeme 1,0 m	2,1 kN/m
Distanţa dintre reazeme 1,5m	1,35 kN/m

Distanţa dintre reazeme 2,0m	0,8 kN/m
Distanţa dintre reazeme 2,5m	0,6 kN/m

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	8,3196 kg CO2e / 1 Metru
CO₂ Footprint (GWP)	8,3196 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Metru
Declared Unit Quantity (LCA)	1

Date tehnice

Diagramă încărcare jgheab pentru cabluri de tipul RKSM 60

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	Grosimea tablei	Menținerea în funcțiune	Culoare	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	da	zinc	Oţel	zincat în bandă	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	da	zinc	Oţel	zincat în bandă	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	da	zinc	Oţel	zincat în bandă	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	da	zinc	Oţel	zincat în bandă	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	da	zinc	Oţel	zincat în bandă	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	nu	zinc	Oţel	zincat în bandă	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	nu	zinc	Oţel	zincat în bandă	6047735	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare

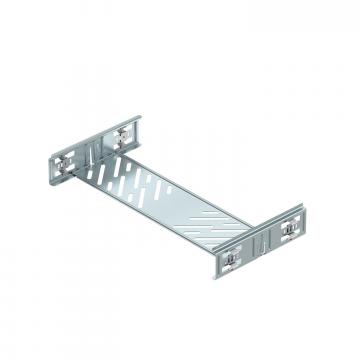

Set de legături longitudinale Magic FS	KTSMV 640 FS	6068922	Bucată	1 Bucată
cot 45° FS 60	RB 45 640 FS	6036108	Bucată	1 Bucată
Cot 90° FS 60	RB 90 640 FS	6036568	Bucată	1 Bucată
Piesă de ramificaţie 60 FS	RAA 640 FS	6042119	Bucată	1 Bucată
Piesă T 60 FS	RT 640 FS	6038108	Bucată	1 Bucată
Piesă cruce 60 FS	RK 640 FS	7027317	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 400 FS	6052401	m	3 m
Perete de separaţie 60 FS	TSG 60 FS	6062068	m	3 m

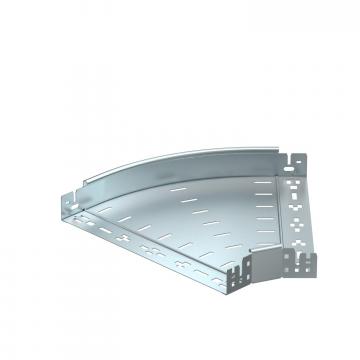

Cot 45° Magic 60 FS	RBM 45 640 FS	6041048	Bucată	1 Bucată
