Jgheab pentru cabluri SKS 110 FT 3000 | 100 | 1,5 | nu | Oţel | = zincat prin imersie

Jgheab pentru cabluri SKS 110 FT

Nr. art. 6061605 | EAN 4012196062539

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	= zincat prin imersie

Descrierea produsului

Descrierea produsului

SKS 110 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Accesorii de livrare	Conector longitudinal RLVL 110
Amprenta CO2 (GWP) de la leagăn la poartă	8,891 kg CO2e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimension W	100 mm
Dimensiune	110 x 100
Dimensiune	110x100x3000
Distanţa dintre reazeme 1,5m	3 kN/m
Distanţa dintre reazeme 2,0m	2,4 kN/m
Distanţa dintre reazeme 2,5m	1,76 kN/m
Distanţa dintre reazeme 3,0m	1,2 kN/m
Distanţa dintre reazeme 3,5m	0,84 kN/m
Distanţa dintre reazeme 4,0m	0,8 kN/m
Execuţie legătură	fără piesă de legătură
Grosimea tablei	1,5 mm
Grosimea tablei	0,06 in

Înălţime	4 in
Înălţime	110 mm
Lăţimea	4 in
Lăţimea	100 mm
Lungime	10 ft
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	108 cm²
Secţiune utilă	10800 mm²
Suprafaţă	= zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKS 110 FT	3000 mm	100 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6061702	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară 110 FT	RLVL 110 FT	6067913	Bucată	10 Bucată
Eclisă de îmbinare DD	SSLB 100 DD	7070306	Bucată	20 Bucată
Capac cu zăvoare FT	DRL 100 FT	6051340	m	3 m

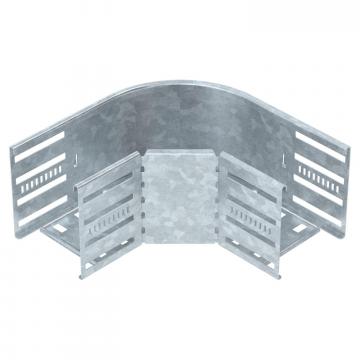

Cot 90° 110 FT	RB 90 110 FT	6036830	Bucată	1 Bucată
Ramificaţie scurtă 110 FT	RAA 110 FT	6042251	Bucată	1 Bucată
Piesă T 110 FT	RT 110 FT	6038320	Bucată	1 Bucată
Capac cu zăvoare DD	DRL 100 DD	6052703	m	3 m
Perete de separaţie 110 DD	TSG 110 DD	6062335	m	3 m
Cot 45° 110 FT	RB 45 110 FT	7068115	Bucată	1 Bucată
