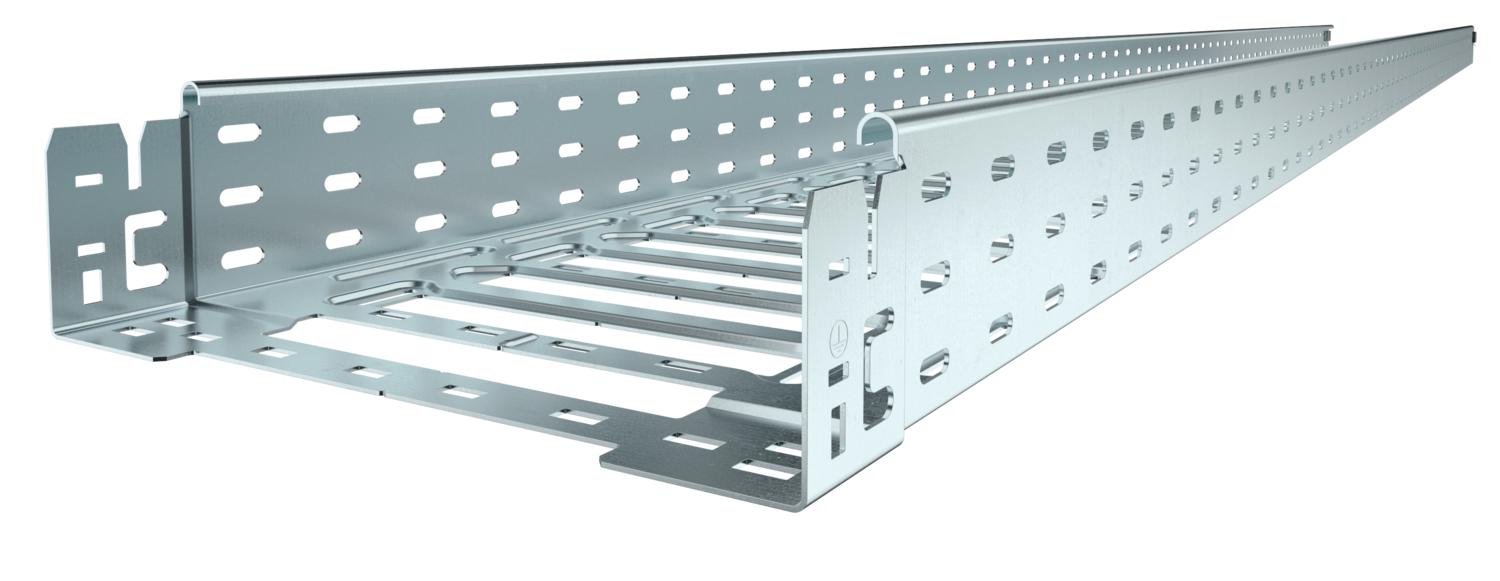

Jgheab pentru cabluri SKS-Magic® 85 FS
Nr. art. 6059540 | EAN 4012195833048
- Descrierea produsului
-
Descrierea produsuluiSistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Echipotenţialul continuu este asigurat fără componente suplimentare.
-
- Date tehnice
-
Date tehnice
Atenuare magnetică datorată ecranării cu capac 50 dB Atenuare magnetică datorată ecranării fără capac 20 dB Cu capac nu Culoare zinc Desenul găurii NATO nu Dimensiune 85x500x3050 Execuţie legătură piesă de legătură integrată Grosimea tablei 1,5 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 423 cm² Secţiune utilă 42300 mm² Suprafaţă zincat în bandă Tip de conector pentru sistemul de susținere a cablurilor Fixare prin clipsare Tip test de încărcare conform IEC 61537 Tip II Utilizare instalație de pulverizare da Variantă pentru încărcări mari nu Dimensiuni
Dimensiune L 380 mm Dimensiune x 396 mm Dimensiune B 500 mm Dimensiune y 462 mm Înălţime 85 mm Lăţimea 500 mm Lungime 3050 mm Încărcare
Clasă de încărcare NEMA 8C Distanţa dintre reazeme 1,5m 2,4 kN/m Distanţa dintre reazeme 2,0m 1,75 kN/m Distanţa dintre reazeme 2,5m 1,35 kN/m Distanţa dintre reazeme 3,0m 1,2 kN/m Amprentă de CO2 (Product Carbon Footprint)
Amprenta CO2 (GWP) de la leagăn la poartă 18,6898 kg CO2e / 1 Metru CO₂ Footprint (GWP) 18,6898 kg CO₂e Data determinării valorii CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metru Declared Unit Quantity (LCA) 1 Date tehnice
Diagramă de încărcare pentru jgheabul de cabluri tip SKSM 85
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Cot 90° 85 FS
RB 90 850 FS 6036709 1 Bucată
Ramificaţie scurtă 85 FS
RAA 850 FS 6042141 1 Bucată
Capac cu zăvoare FS
DRL 500 FS 6052509 3 m
Perete de separaţie 85 FS
TSG 85 FS 6062114 3 m

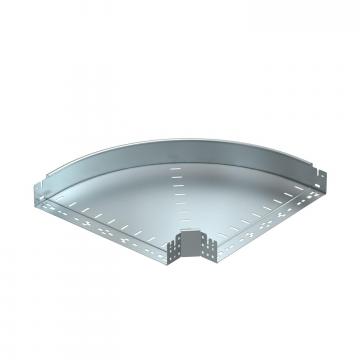

Cot 90° Magic 85 FS
RBM 90 850 FS 6041498 1 Bucată - Materiale de descărcat
-
Specificații SKSM 850 FS / 6059540 , 0.34MB , pdfDeclarație de conformitate UE SKSM 850 FS / 6059540 , 0.13MB , pdfDeclarație de Conformitate pentru UK SKSM 850 FS / 6059540 , 0.09MB , pdfREACH Declarație de conformitate SKSM 850 FS / 6059540 , 0.12MB , pdfRoHS Declarație de conformitate SKSM 850 FS / 6059540 , 0.13MB , pdfDeclarație de mediu pentru produs (EPD) SKSM 850 FS / 6059540 , 2.03MB , pdfAutorizație de utilizare Certificare VDE pentru KTS Magic , 0.18MB , pdfInstrucțiuni de montaj Latchable Magic cable tray systems , 12.24MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
