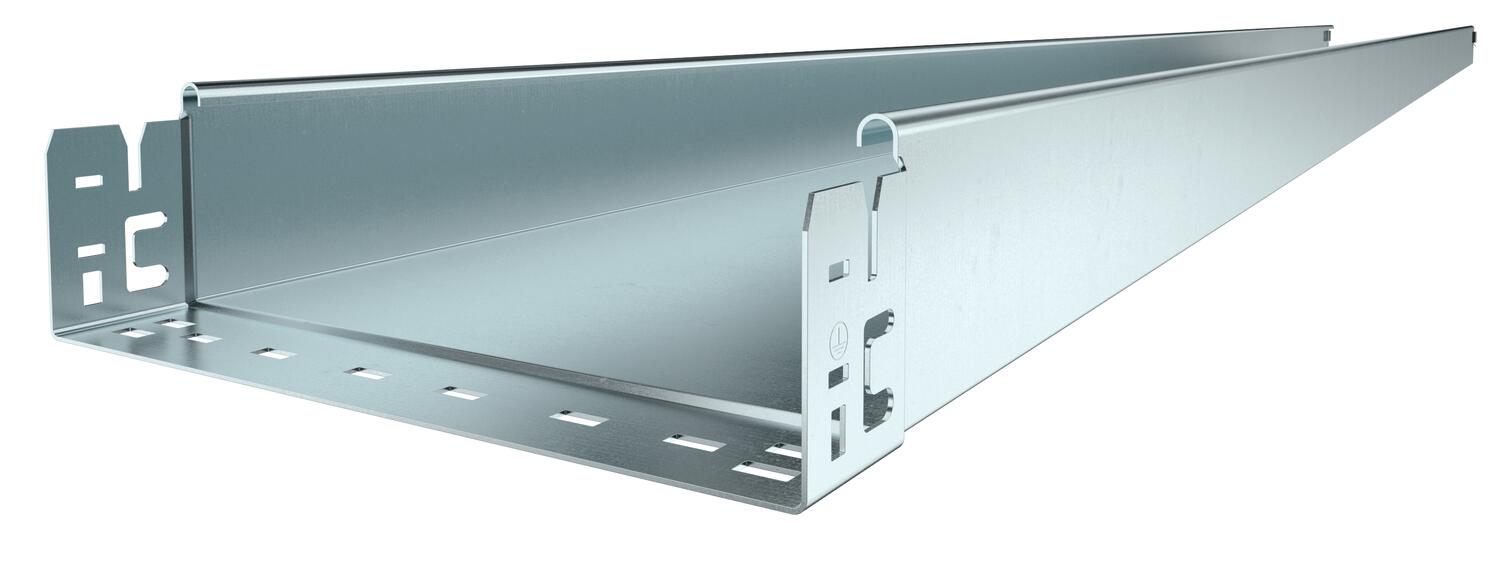

Jgheab pentru cabluri SKS-Magic® neperforat

Nr. art. / Tip

Lungime	3050 mm

Lăţimea

Înălţime	85 mm

Grosimea tablei	1,5 mm

Menținerea în funcțiune	nu

Culoare	zinc

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

Sistem eficient de jgheaburi pentru cabluri neperforate. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Echipotenţialul continuu este asigurat fără componente suplimentare.

Date tehnice

Amprenta CO2 (GWP) de la leagăn la poartă	20,1702 kg CO2e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	85x400x3050
Dimensiune B	400 mm
Distanţa dintre reazeme 1,5m	2,8 kN/m
Distanţa dintre reazeme 2,0m	2,25 kN/m
Distanţa dintre reazeme 2,5m	1,5 kN/m
Distanţa dintre reazeme 3,0m	0,75 kN/m
Execuţie legătură	piesă de legătură integrată
Grosimea tablei	1,5 mm
Înălţime	85 mm
Lăţimea	400 mm

Lungime	3050 mm
Lungime utilă	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	nu
Perforaţie laterală	nu
Secţiune utilă	338 cm²
Secţiune utilă	33800 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	Grosimea tablei	Menținerea în funcțiune	Culoare	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKSMU 810 FS	3050 mm	100 mm	85 mm	1,5 mm	nu	zinc	Oţel	zincat în bandă	6059762	m	3 m
SKSMU 820 FS	3050 mm	200 mm	85 mm	1,5 mm	nu	zinc	Oţel	zincat în bandă	6059766	m	3 m
SKSMU 840 FS	3050 mm	400 mm	85 mm	1,5 mm	nu	zinc	Oţel	zincat în bandă	6059770	m	3 m

Accesorii

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Cot 90° 85 FS	RB 90 840 FS	6036706	Bucată	1 Bucată
Ramificaţie scurtă 85 FS	RAA 840 FS	6042137	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 400 FS	6052401	m	3 m
Perete de separaţie 85 FS	TSG 85 FS	6062114	m	3 m
Cot 90° Magic 85 FS	RBM 90 840 FS	6041496	Bucată	1 Bucată
