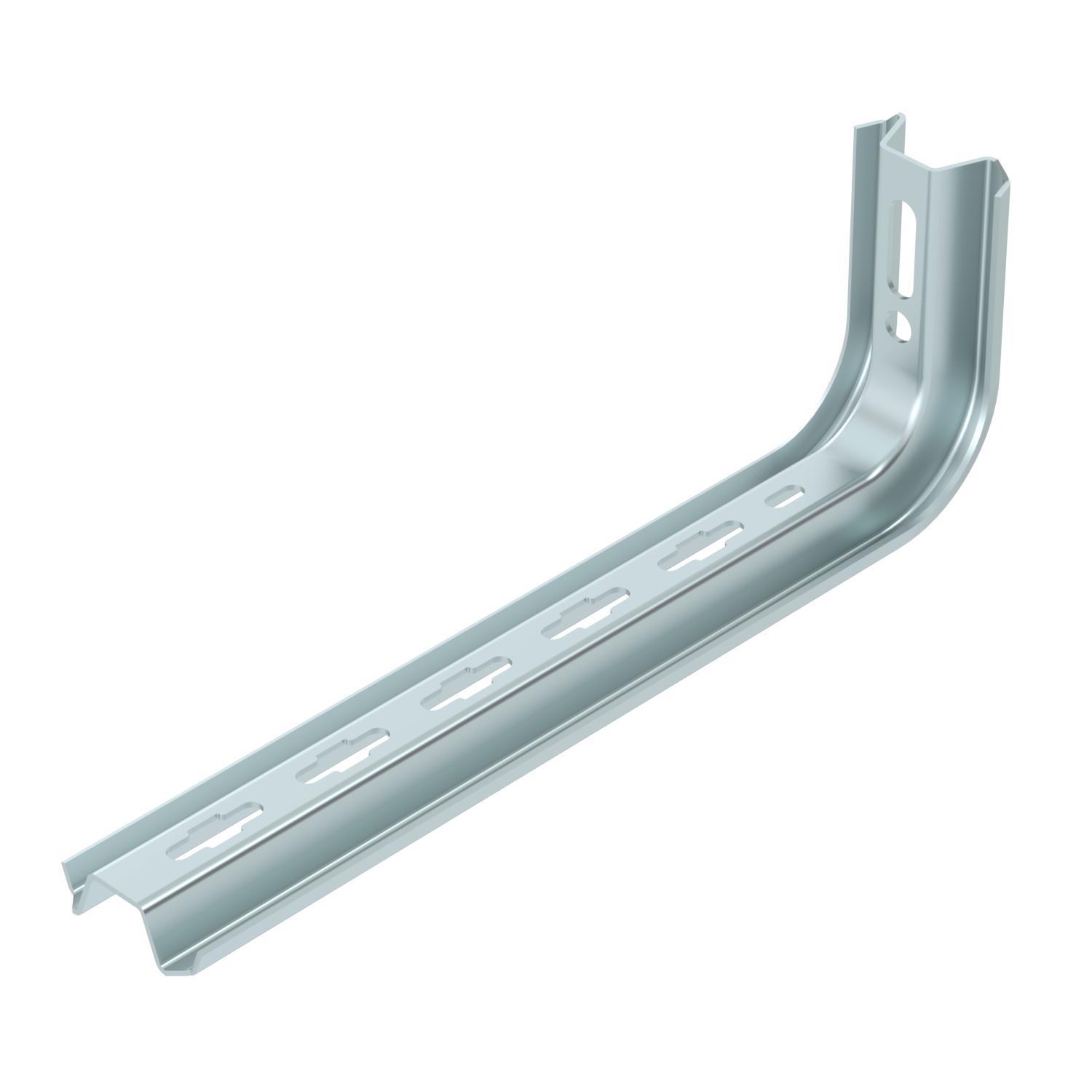

Montanţi/Console de perete TP şi de stâlp FS
Nr. art. 6364306 | EAN 4012196199273
- Descrierea produsului
-
Descrierea produsuluiProfil TP pentru utilizarea ca şi stâlp uşor în plafoane din beton orizontale, cu lungimile de 145 - 645 mm. Până la lungimea de 345 mm profilul este folosit deasemenea ca şi consolă pentru perete şi pentru stâlp.
În combinaţie cu consola pentru perete şi stâlp tip TPSA/145 se poate realiza o întărire a capătului cu două puncte de strângere. Important! Din motive de stabilitate, pentru fixarea profilului pe tavan sau pentru rigidizarea capătului se va utiliza întotdeauna distanţierul tip DS 4. La montajul profilelor unul în celălalt se vor folosi şuruburile cu cap semirotund tip FRS 10/25 S. La montajul profilelor spate în spate (ca de exemplu la întărirea capătului) se vor utiliza şuruburile cu cap hexagonal tip tip SKS 10/60.
-
- Date tehnice
-
Date tehnice

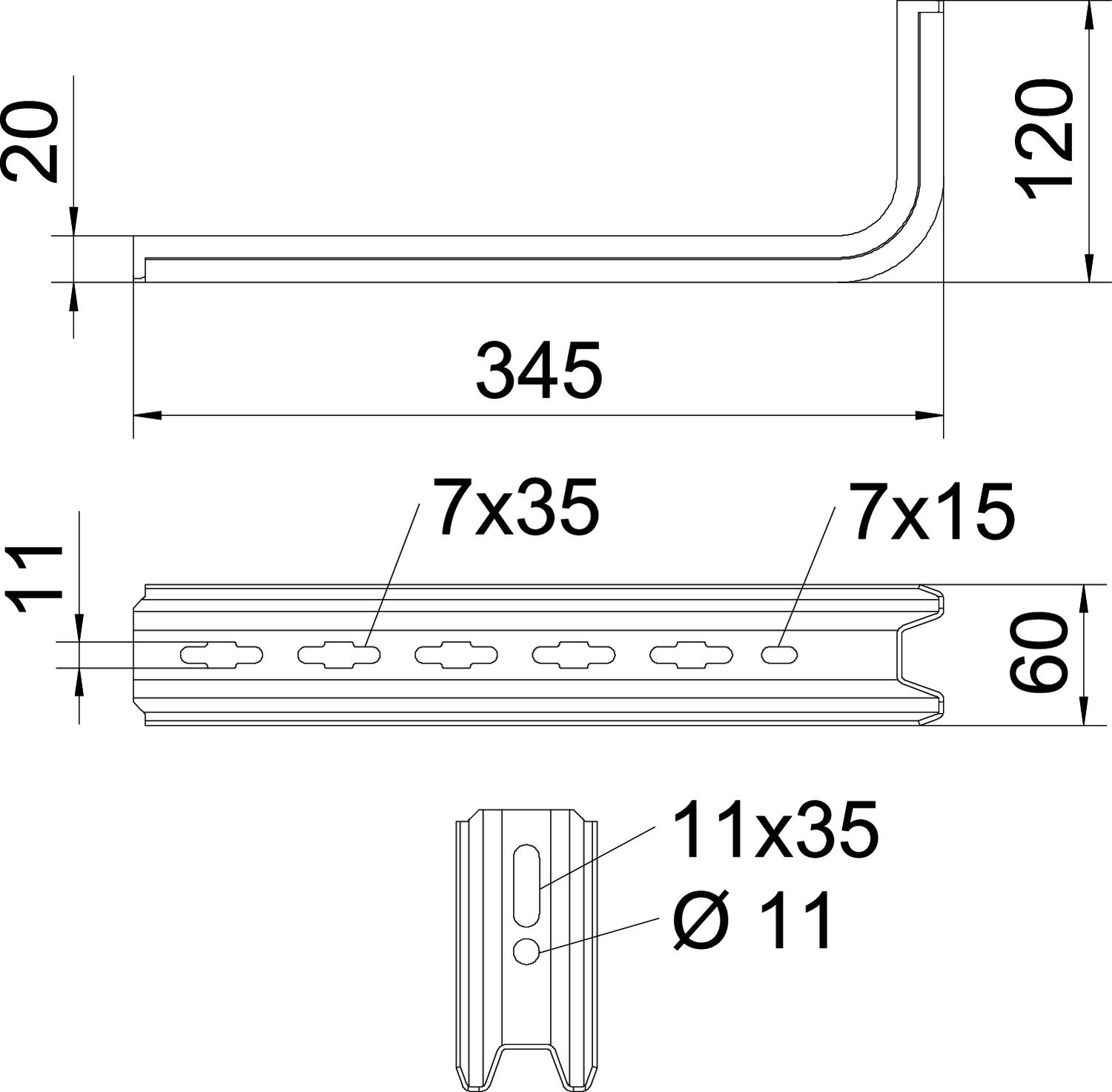

Amprenta CO2 (GWP) de la leagăn la poartă 1,4016 kg CO2e / 1 Bucată Culoare zinc Dimensiune B345mm Dimensiune L 345 mm Dimensiunea H 120 mm Dimensiune B 60 mm F în kN 0,55 kN Înălţime 120 mm Lăţimea 60 mm Lungime 345 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu pentru lățime max. 300 mm pentru lățime min. 300 Suprafaţă zincat în bandă Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola TPSA
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac de protecţie
TPS KS OR 6364625 10 Bucată
Distanţier FS
DS 4 FS 6416551 20 Bucată - Materiale de descărcat
-
