Notă: Acest articol a fost inactivat.
Puteți găsi articolul actual aici: 6042311 / Piesă de ramificaţie 60 A2

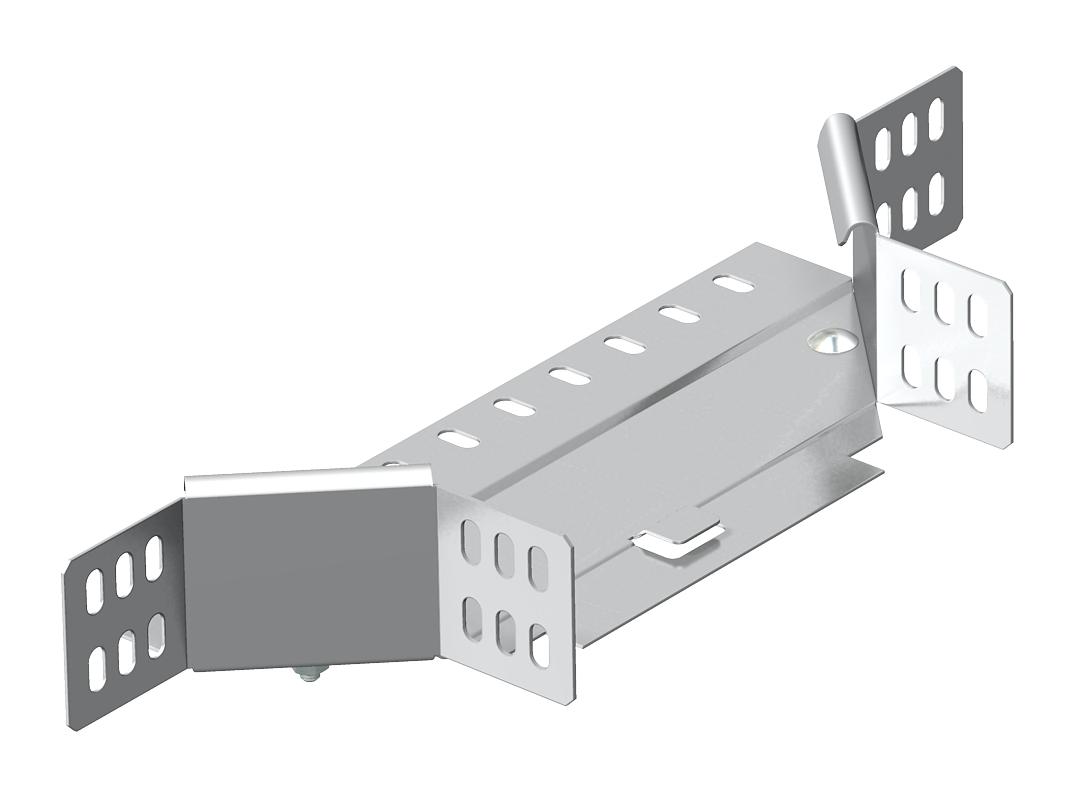

Piesă de ramificaţie 60 A2
Nr. art. 7136120 | EAN 4012196821235
- Descrierea produsului
-
Descrierea produsuluiRamificaţie T scurtă pentru montare orizontală şi verticală. Pentru toate tipurile de jgheaburi cu înălţimea laturilor de 60 mm.
Piesa de formă va fi livrată în formă nemontată.
Inclusiv componentele de fixare corespunzătoare.
-
- Date tehnice
-
Date tehnice
Desenul găurii NATO nu Dimensiune 60x100 Dimensiune B 100 mm Dimensiune R 50 mm Execuţie legătură piesă de legătură livrată Grosimea bazei 1 mm grosimea lonjeronului 1,25 mm Grosimea tablei 1 mm Înălţime 2 in Înălţime 60 mm Îndoitură (unghi) 90° Lăţimea 4 in Lăţimea 100 mm Material Oţel superior, inoxidabil 1.4307 Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Schimbarea direcţiei orizontal Suprafaţă luminos, reprelucrat Tip de conector pentru sistemul de susținere a cablurilor înșurubat Variantă pentru încărcări mari nu - Toate tipurile
- Materiale de descărcat
-
Specificații RAA 610 A2 / 7136120 , 0.17MB , pdfDeclarație de conformitate UE RAA 610 A2 / 7136120 , 0.12MB , pdfREACH Declarație de conformitate RAA 610 A2 / 7136120 , 0.12MB , pdfRoHS Declarație de conformitate RAA 610 A2 / 7136120 , 0.13MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj pentru sistemele de jgheaburi înșurubabile , 9.41MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
