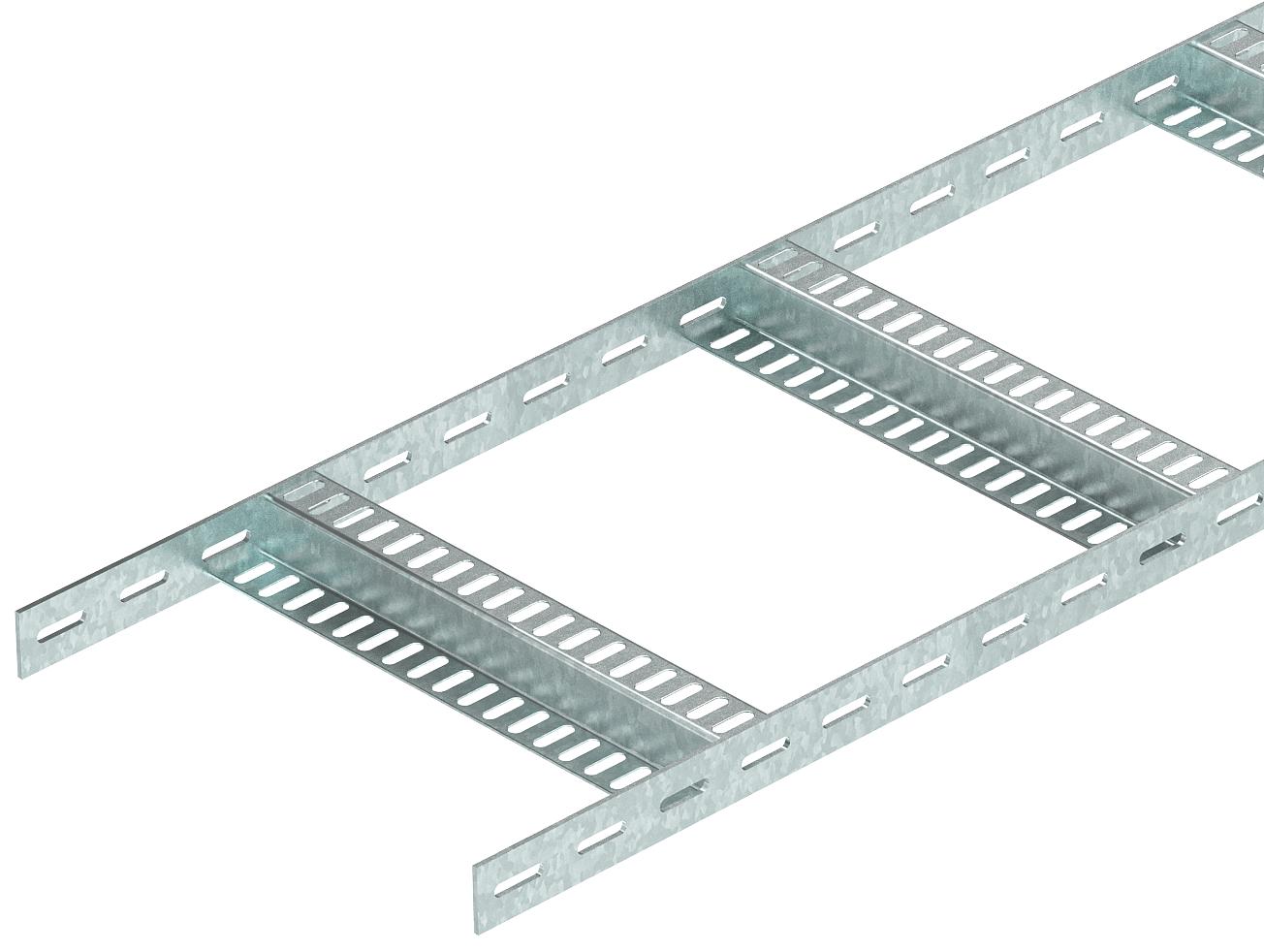

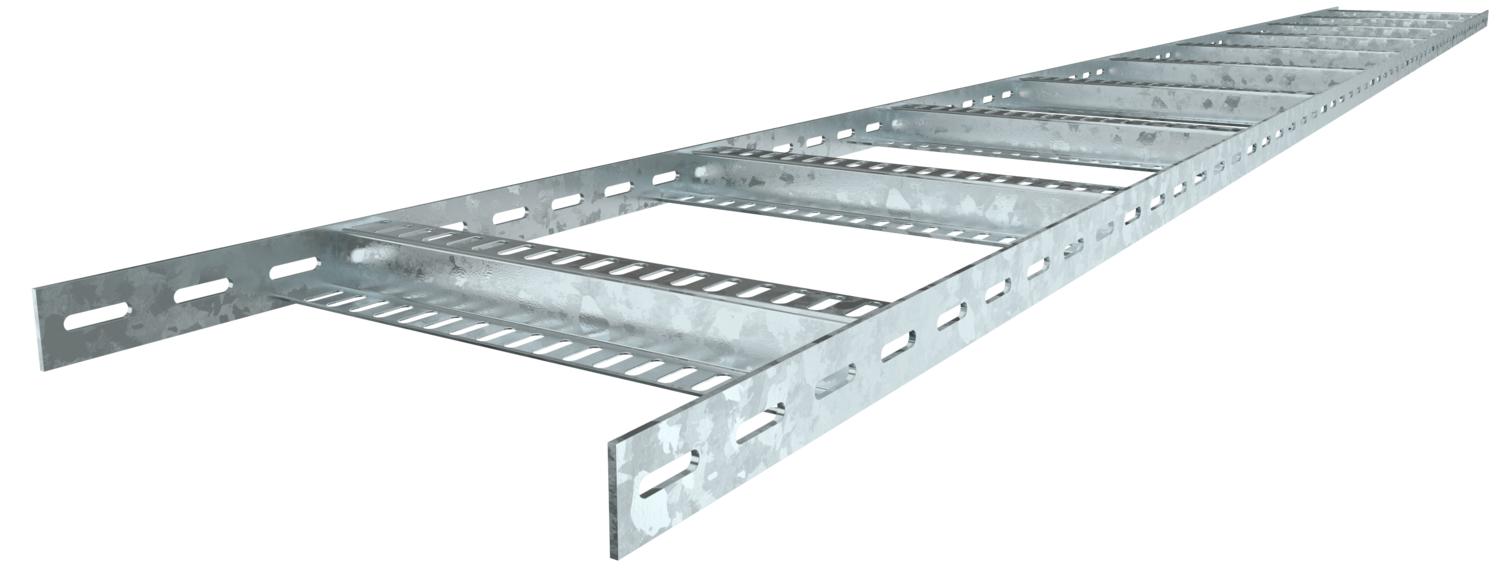

Pod de cabluri cu traversă Z, încărcări ușoare FT
Nr. art. 7098006 | EAN 4012195707691
- Descrierea produsului
-
Descrierea produsuluiPod de cabluri pentru încărcări ușoare, pentru constructii navale, cu perete lateral perforat având înăltimea laturii de 35 mm cu traverse Z sudate perforate. Capacitate de încărcare testată în conformitate cu IEC împreună cu conectorul SLV
Podul de cabluri pentru constructii navale este disponibil la cerere și în variantă din otel inoxidabil. Vopsit în culorile RAL disponibile.
-
- Date tehnice
-
Date tehnice

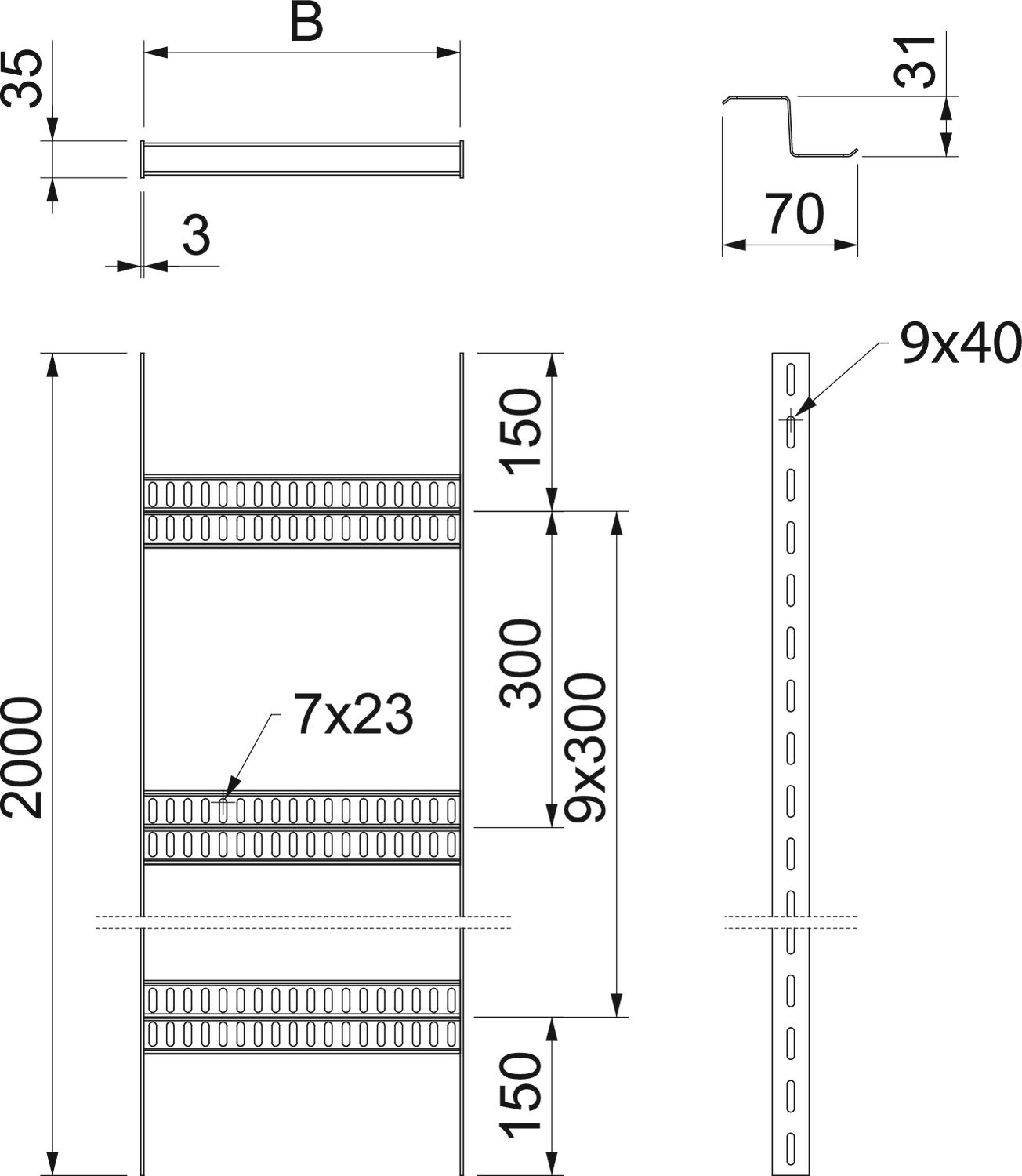

Amprenta CO2 (GWP) de la leagăn la poartă 4,5782 kg CO2e / 1 Metru Culoare zinc Dimensiune 35x206x3000 Dimensiune 35x200 Dimensiune B 206 mm Distanţa dintre reazeme 1,5m 1,5 kN/m Distanţa dintre reazeme 2,0m 0,85 kN/m Distanţa dintre reazeme 2,5m 0,35 kN/m Distanţa dintre reazeme 3,0m 0,25 kN/m Distanţa dintre traverse 300 mm Execuţie lonjeron lateral profil plat Fixare traversă sudat grosimea lonjeronului 3 mm Înălţime 35 mm Lăţimea 200 mm Lungime 3000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Suprafaţă = zincat prin imersie Variantă pentru încărcări mari nu Variantă traverse Profil perforat Date tehnice

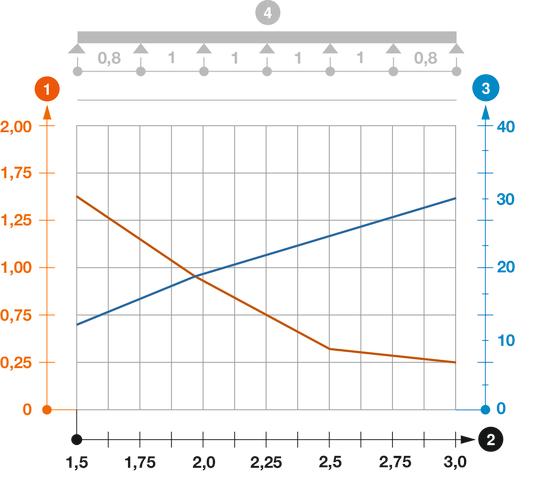

Diagramă de încărcare pod de cabluri tip SLZ L
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
Schema de încărcare la procedeul de efectuare a probelor
-
