Pod de cabluri cu traversă Z, Standard FT 3000 | 100 | 5 | nu

Pod de cabluri cu traversă Z, Standard FT

Nr. art. 7098132 | EAN 4012195708032

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

grosimea lonjeronului	5 mm

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

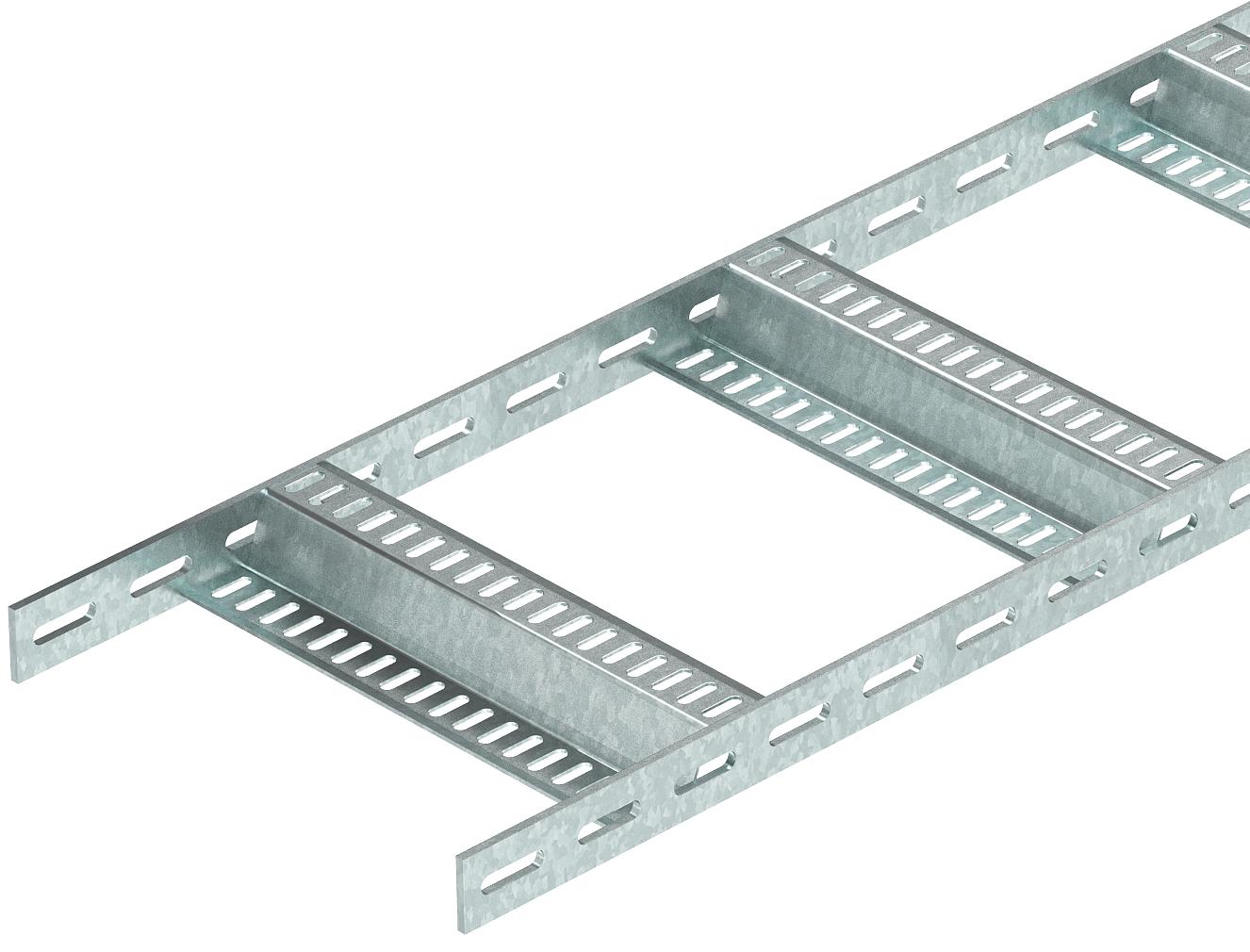

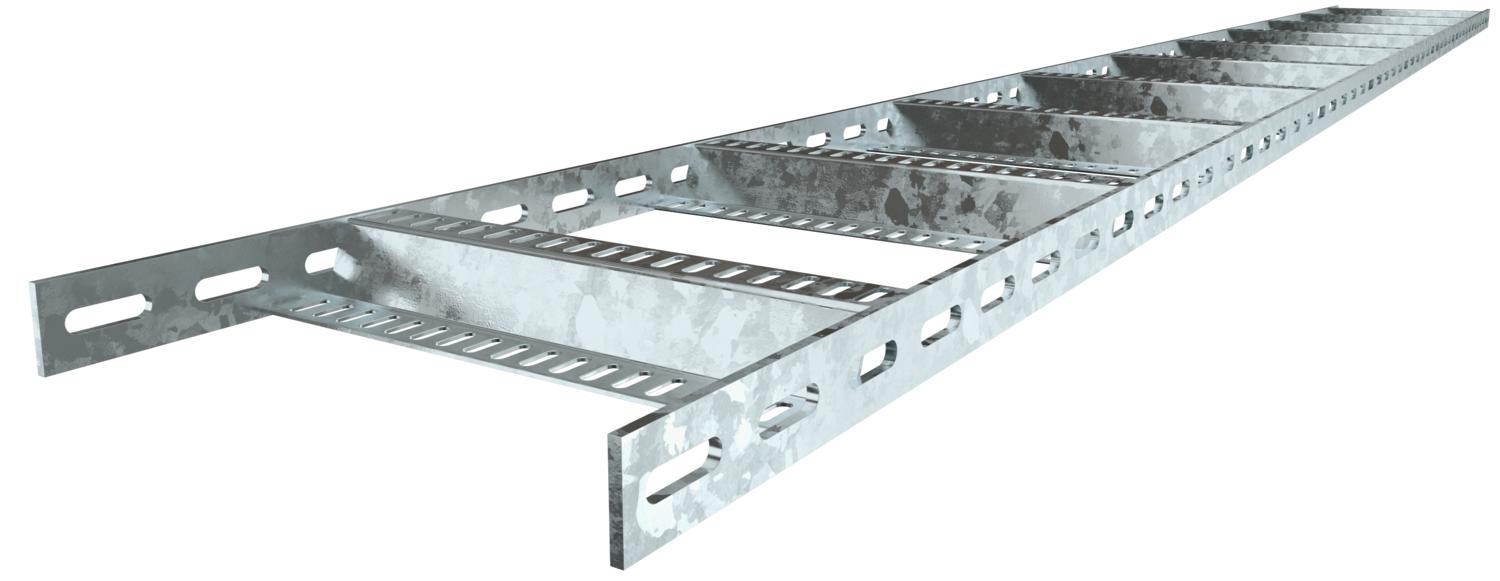

Pod de cabluri pentru încărcări ușoare, pentru constructii navale, cu perete lateral perforat având înăltimea laturii de 35 mm cu traverse Z sudate perforate. Capacitate de încărcare testată în conformitate cu IEC împreună cu conectorul SLV.

Podul de cabluri pentru constructii navale, inclusiv fitinguri, este disponibil la cerere și în variantă din otel inoxidabil. Vopsit în culorile RAL disponibile.

Date tehnice

Date tehnice

Amprenta CO2 (GWP) de la leagăn la poartă	7,8595 kg CO2e / 1 Metru
Culoare	zinc

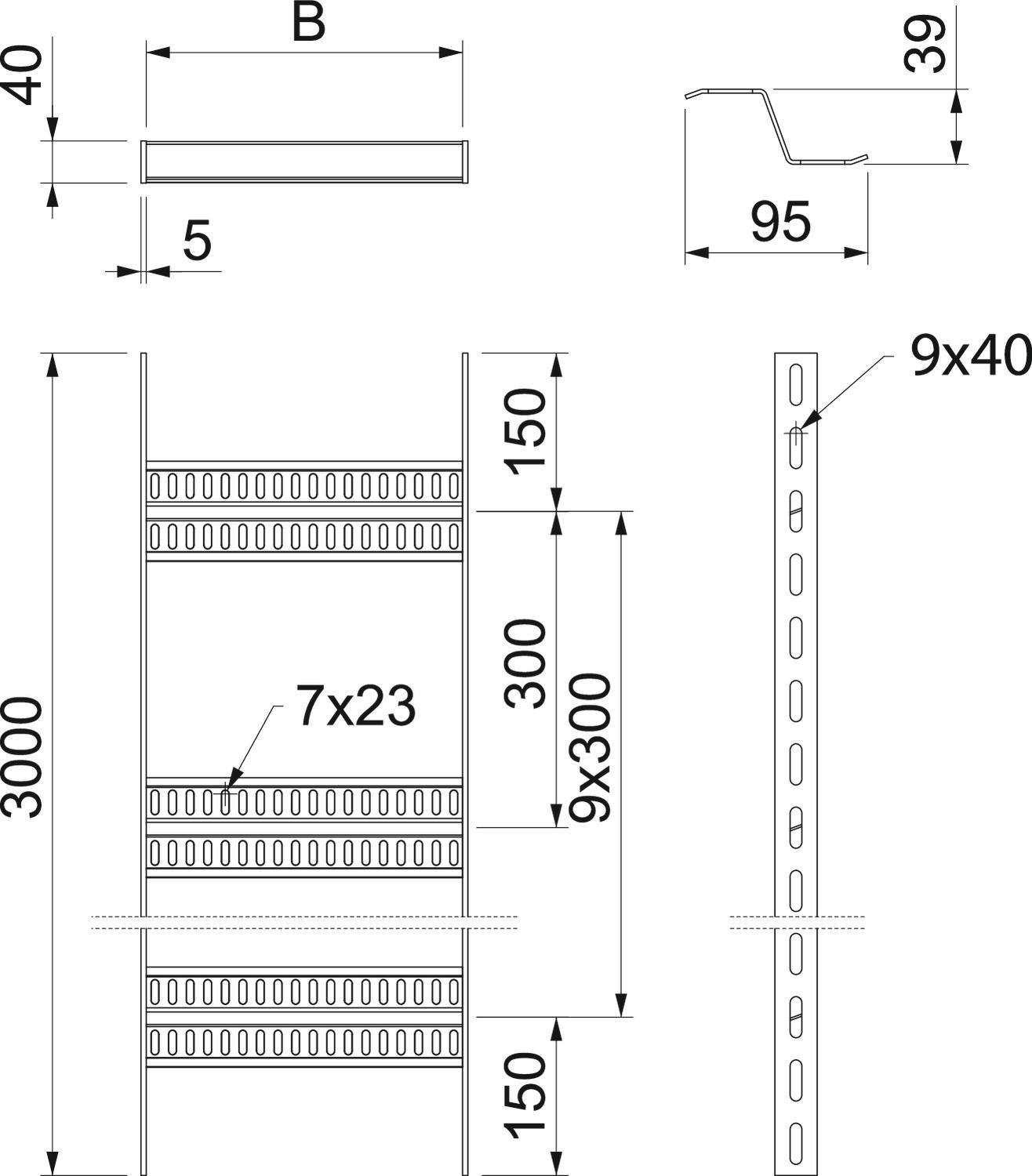

Dimensiune	40x110x3000
Dimensiune	40x100
Dimensiune B	110 mm
Distanţa dintre reazeme 1,5m	2,8 kN/m
Distanţa dintre reazeme 2,0m	1,75 kN/m
Distanţa dintre reazeme 2,5m	1 kN/m
Distanţa dintre reazeme 3,0m	0,6 kN/m
Distanţa dintre traverse	300 mm
Execuţie lonjeron lateral	profil plat
Fixare traversă	sudat

grosimea lonjeronului	5 mm
Înălţime	40 mm
Lăţimea	100 mm
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	nu
Variantă traverse	Profil perforat

Date tehnice

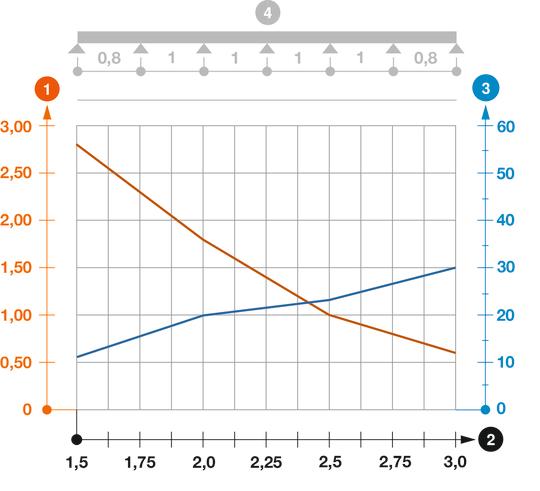

Diagramă de încărcare pod de cabluri tip SLZ

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Schema de încărcare la procedeul de efectuare a probelor

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SLZ 100 FT	3000 mm	100 mm	5 mm	nu	7098132	m	3 m
SLZ 200 FT	3000 mm	200 mm	5 mm	nu	7098134	m	3 m
SLZ 300 FT	3000 mm	300 mm	5 mm	nu	7098136	m	3 m
SLZ 400 FT	3000 mm	400 mm	5 mm	nu	7098138	m	3 m
SLZ 500 FT	3000 mm	500 mm	5 mm	nu	7098140	m	3 m
