Pod de cabluri LCIS 110, 6 m C30 FT 6000 | 200 | 1,5 | nu

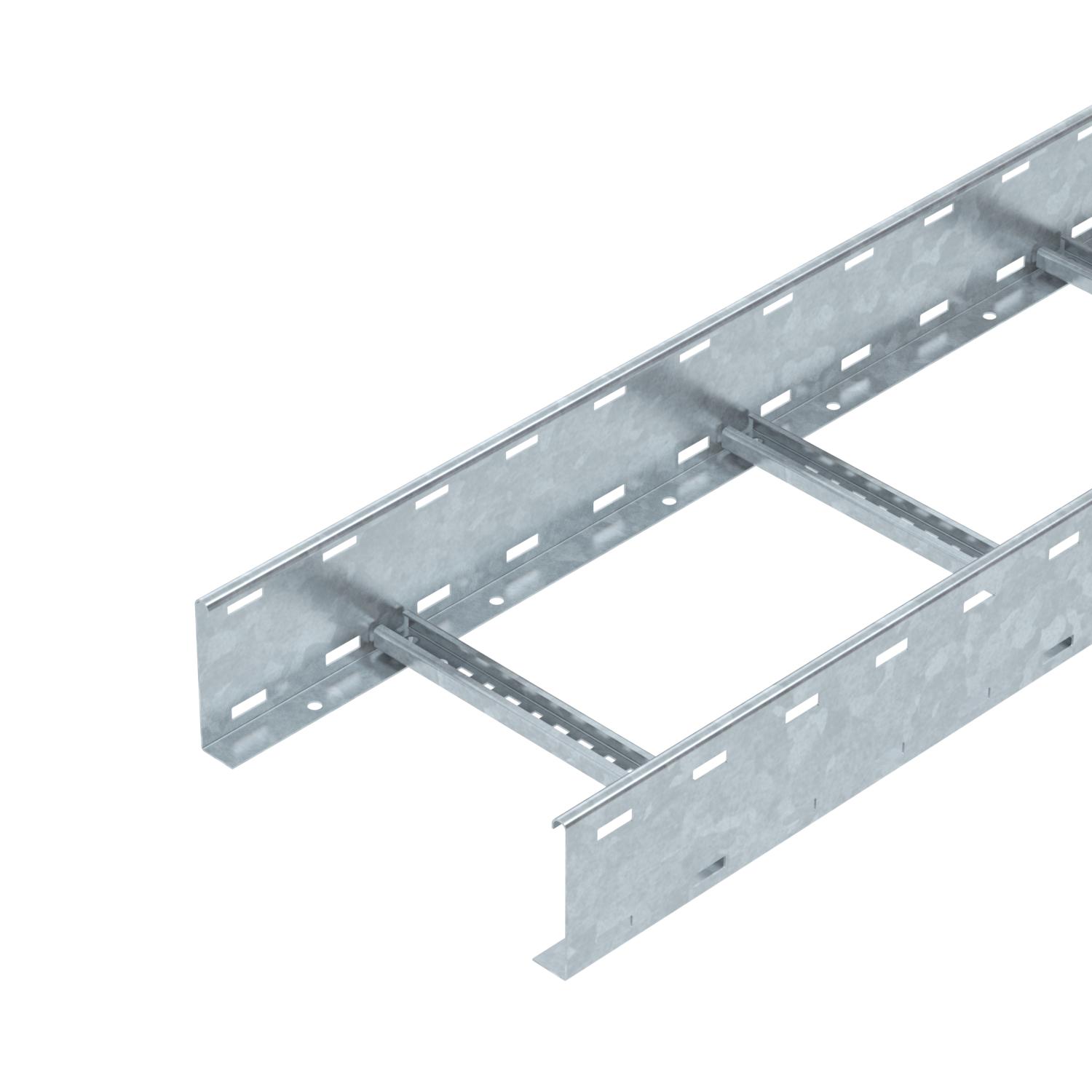

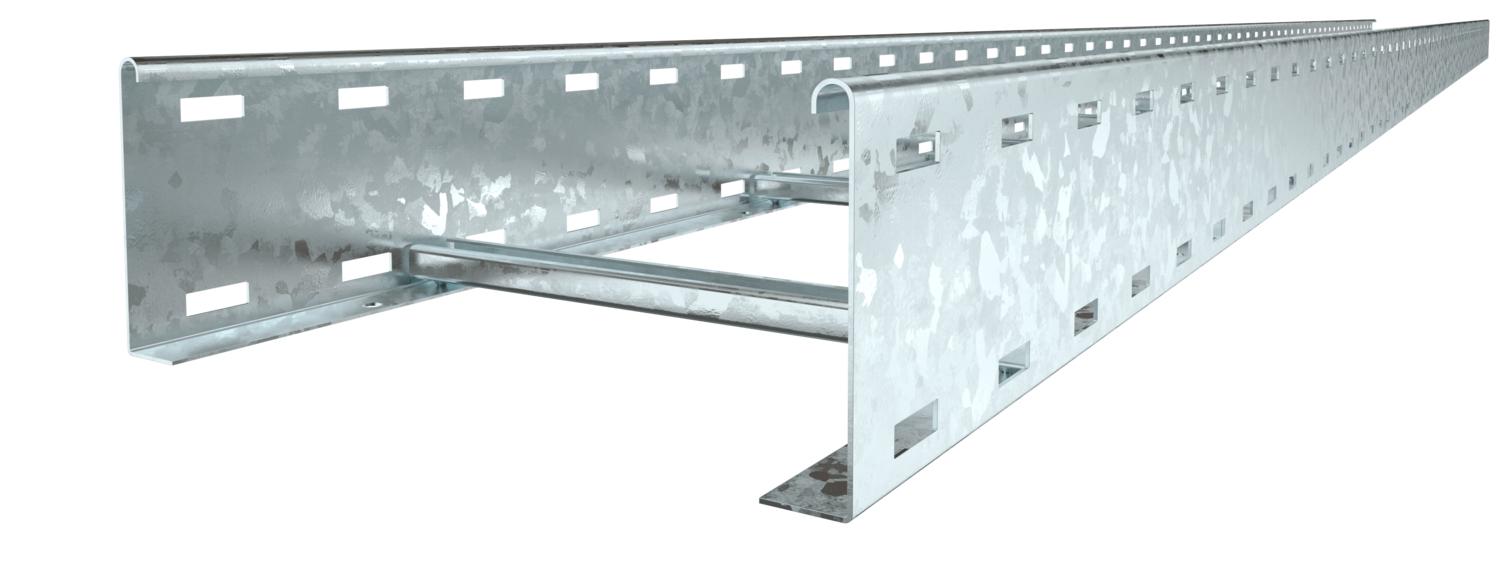

Pod de cabluri LCIS 110, 6 m C30 FT

Nr. art. 6209820 | EAN 4012196431632

Nr. art. / Tip

Lungime	6000 mm

Lăţimea

grosimea lonjeronului	1,5 mm

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

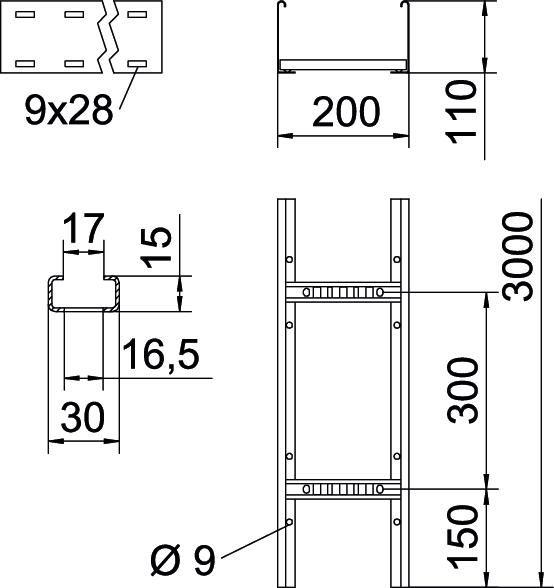

Pod de cabluri cu înăltimi laterale de 110 mm cu profile sudate C30 deschise. Perete lateral pentru rigidizare şi protecţie a muchiilor. Fixarea pe consolă se realizează cu brida tip LKS 40. Dimensiunea găurii din traversă este de 16,5 mm, brida adecvată este de tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Date tehnice

Date tehnice

Culoare	zinc
Dimensiune	110x200x6000
Distanţa dintre traverse	300 mm
Execuţie lonjeron lateral	profil plat
Fixare traversă	sudat
grosimea lonjeronului	1,5 mm
Material	Oţel
Menținerea în funcțiune	nu

Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	180 cm²
Secţiune utilă	18000 mm²
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	nu
Variantă traverse	Profil perforat

Dimensiuni

Dimensiunea fantei traversei	17,00
Dimensiune B	200 mm
Înălţime	110 mm

Lăţimea	200 mm
Lungime	6000 mm

Încărcare

Distanţa dintre reazeme 2,0m	3 kN/m
Distanţa dintre reazeme 2,5m	2 kN/m
Distanţa dintre reazeme 3,0m	1,4 kN/m
Distanţa dintre reazeme 3,5m	1,05 kN/m

Distanţa dintre reazeme 4,0m	0,8 kN/m
Distanţa dintre reazeme 4,5m	0,7 kN/m
Distanţa dintre reazeme 5,0m	0,65 kN/m
Distanţa dintre reazeme 6,0m	0,35 kN/m

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	8,8168 kg CO2e / 1 Metru
CO₂ Footprint (GWP)	8,8168 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Metru
Declared Unit Quantity (LCA)	1

Date tehnice

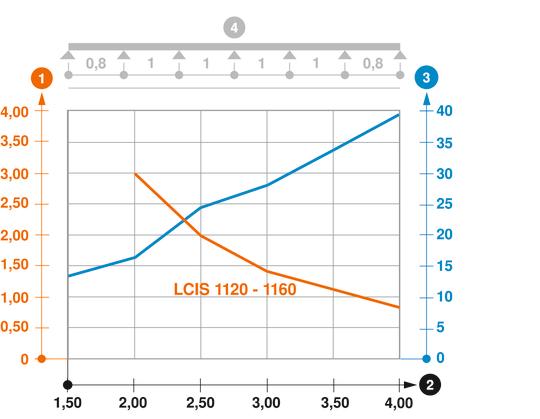

Diagramă încărcare pod de cabluri tip LCIS 110

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	nu	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	nu	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	nu	6209824	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	nu	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	nu	6209828	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Capac cu zăvoare FT	DRL 200 FT	6051367	m	3 m
Legătură longitudinală FT	LVG 110 FT	6216548	Bucată	10 Bucată
Legătură articulată FT	LGVG 110 FT	6216653	Bucată	10 Bucată
Conector multifunctional FT	LMFV 1120 FT	6225770	Bucată	1 Bucată

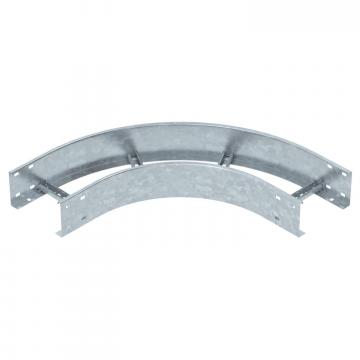

Cot 90° 110 FT	LB 90 1120 R3 FT	6225142	Bucată	1 Bucată

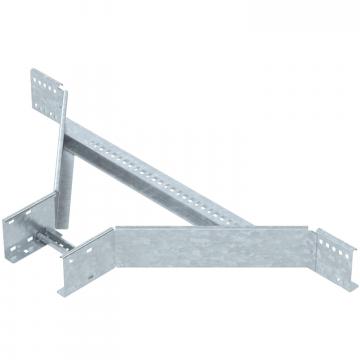

Ramificaţie scurtă 110 FT	LAA 1120 R3 FT	6225930	Bucată	1 Bucată

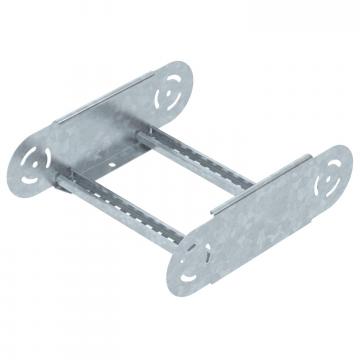

Element articulat adjustabil 110 FT	LGBE 1120 FT	6225510	Bucată	1 Bucată
Capac de protecţie	SKH 110 OR	6222553	Pereche	20 Pereche

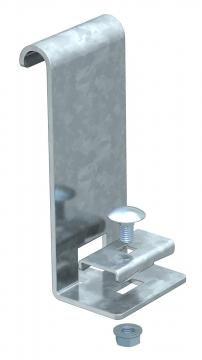

Piesă de conectare FT	LAS 110 FT	6221424	Bucată	10 Bucată
Perete de separaţie 85 DD	TSG 85 DD	6062331	m	3 m
Placă-suport	LALB 20 FT	6221858	Bucată	1 Bucată
Placă de ieşire FT	LAB 20 FT	6220436	Bucată	1 Bucată
Tablă de montare în jgheab DD	ELB-L 20 DD	6103352	m	3 m
