Pod de cabluri LCIS 60, 6 m C30 FT
Nr. art. 6209643 | EAN 4012196431786
- Descrierea produsului
-

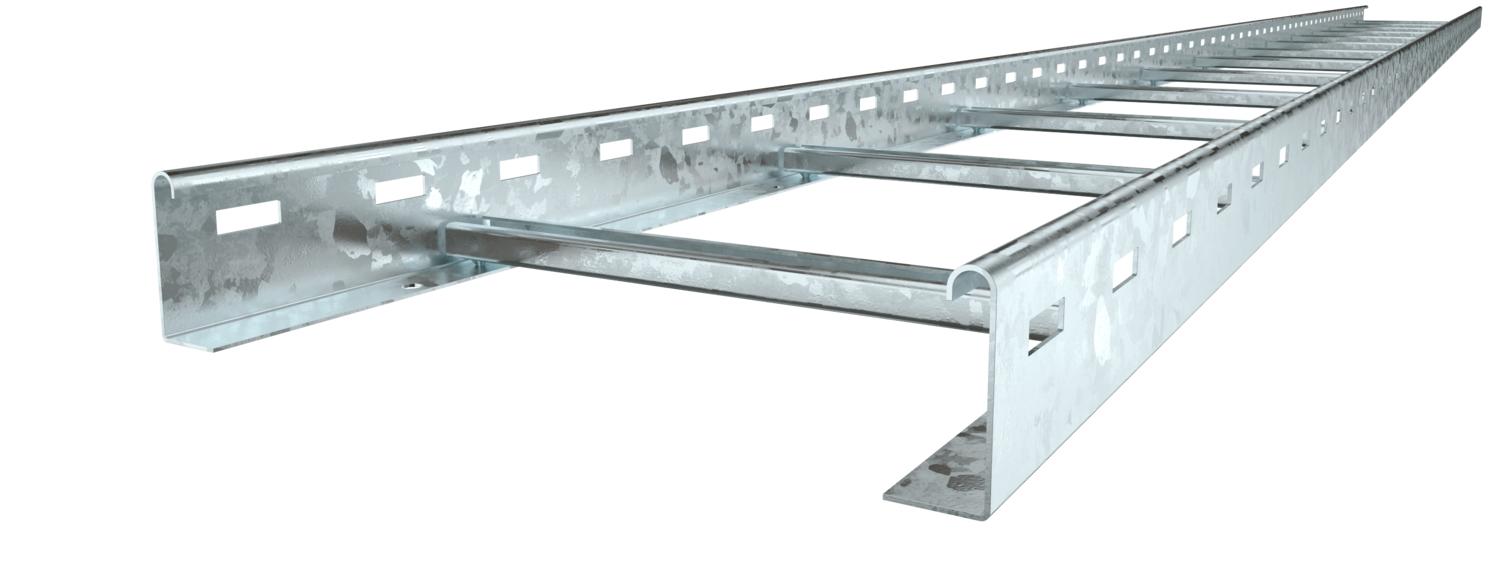

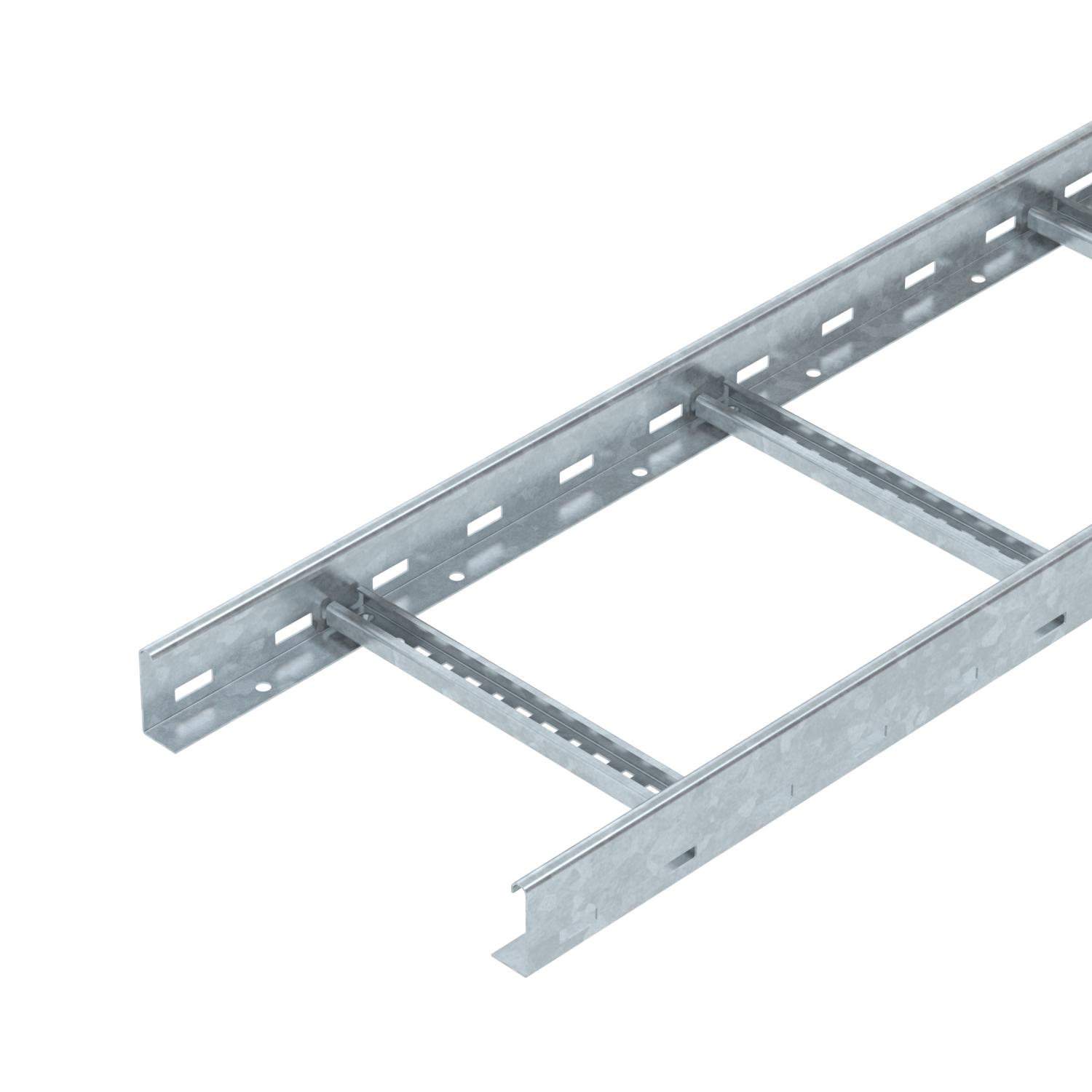

Descrierea produsuluiJgheaburi pentru cabluri tip scară cu înălțimea de 60 mm ți traverse C 30 sudate. Perete lateral pentru rigidizare şi protecţie a muchiilor. Fixarea pe consolă se realizează cu brida tip LKS 40. Dimensiunea găurii din traversă este de 16,5 mm, brida adecvată este de tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
-
- Date tehnice
-
Date tehnice

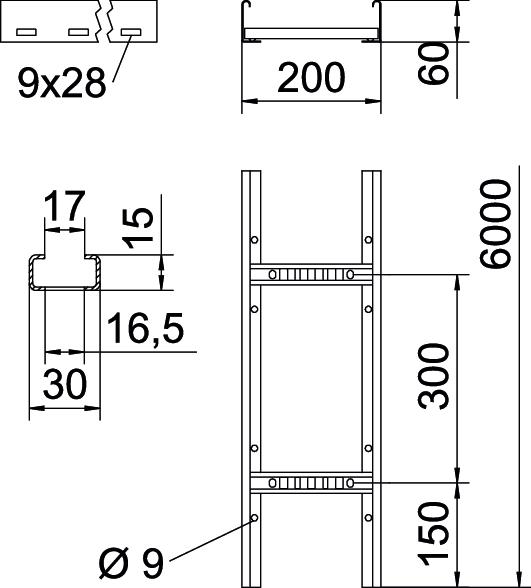

Amprenta CO2 (GWP) de la leagăn la poartă 6,1553 kg CO2e / 1 Metru Culoare zinc Dimensiune 60x200x6000 Dimensiunea fantei traversei 17,00 Dimensiune B 200 mm Distanţa dintre reazeme 1,5m 3,3 kN/m Distanţa dintre reazeme 2,0m 2 kN/m Distanţa dintre reazeme 2,5m 1,3 kN/m Distanţa dintre reazeme 3,0m 1 kN/m Distanţa dintre reazeme 3,5m 0,78 kN/m Distanţa dintre reazeme 4,0m 0,4 kN/m Distanţa dintre reazeme 4,5m 0,3 kN/m Distanţa dintre reazeme 5,0m 0,2 kN/m Distanţa dintre traverse 300 mm Execuţie lonjeron lateral profil plat Fixare traversă sudat grosimea lonjeronului 1,5 mm Înălţime 60 mm Lăţimea 200 mm Lungime 6000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 80 cm² Secţiune utilă 8000 mm² Suprafaţă = zincat prin imersie Variantă pentru încărcări mari nu Variantă traverse Profil perforat Date tehnice

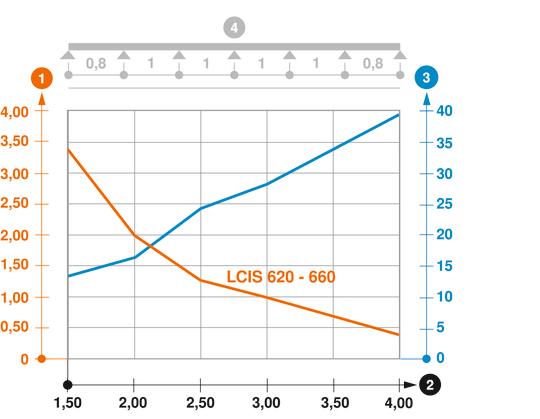

Diagramă de încărcare pod de cabluri tip LCIS 60
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală FT
LVG 60 FT 6208843 10 Bucată

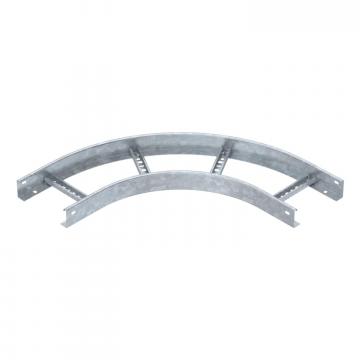

Cot 90° FT 60
LB 90 620 R3 FT 6225062 1 Bucată
Capac cu zăvoare FT
DRL 200 FT 6051367 3 m
Perete de separaţie 45 DD
TSG 45 DD 6062321 3 m
Placă de ieşire FT
LAB 20 FT 6220436 1 Bucată Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac de protecţie 60
SKH 60 OR 6222537 40 Pereche
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată - Materiale de descărcat
-
