Pod de cabluri LG 110, 3 m VS 3000 | 300 | 1,5 | nu | Oţel | zincat în bandă

Pod de cabluri LG 110, 3 m VS

Nr. art. 6216407 | EAN 4012195064497

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

grosimea lonjeronului	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

Pod de cabluri cu lonjeron perforat cu înălţimea 110 mm cu traverse din profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Podul de cabluri se livrează pliat.

Brida U corespunzătoare de tipul BS-H... o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".

Date tehnice

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	9,6084 kg CO2e / 1 Metru
Culoare	zinc

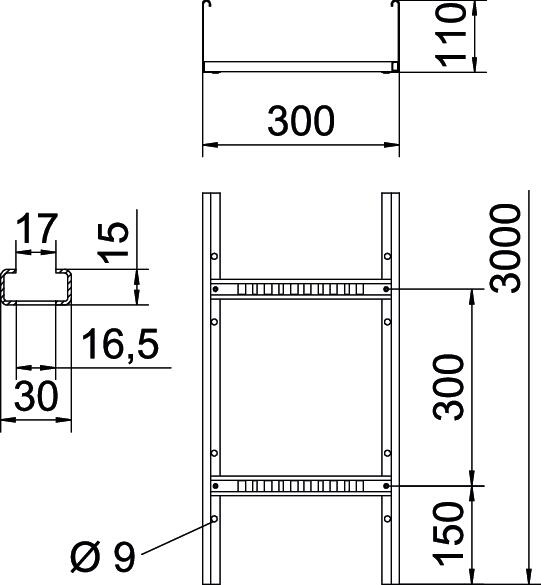

Dimensiune	110x300x3000
Dimensiune	110x300x3000
Dimensiunea fantei traversei	16,50
Dimensiune B	300 mm
Distanţa dintre reazeme 2,0m	3,1 kN/m
Distanţa dintre reazeme 2,5m	2 kN/m
Distanţa dintre reazeme 3,0m	1,4 kN/m
Distanţa dintre reazeme 3,5m	0,9 kN/m
Distanţa dintre reazeme 4,0m	0,65 kN/m
Distanţa dintre reazeme 4,5m	0,55 kN/m
Distanţa dintre reazeme 5,0m	0,5 kN/m
Distanţa dintre reazeme 6,0m	0,15 kN/m
Distanţa dintre traverse	300 mm

Execuţie lonjeron lateral	profil plat
Fixare traversă	nituită înfundată
grosimea lonjeronului	1,5 mm
Înălţime	110 mm
Lăţimea	300 mm
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	28300 mm²
Secţiune utilă	283 cm²
Suprafaţă	zincat în bandă
Variantă pentru încărcări mari	nu
Variantă traverse	Profil perforat

Date tehnice

Diagramă încărcare pod de cabluri tip LG 110 VS

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	nu	Oţel	zincat în bandă	6216404	m	3 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	nu	Oţel	zincat în bandă	6216407	m	3 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	nu	Oţel	zincat în bandă	6216410	m	3 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	nu	Oţel	zincat în bandă	6216413	m	3 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	nu	Oţel	zincat în bandă	6216416	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Capac cu zăvoare FS	DRL 300 FS	6052304	m	3 m
Legătură longitudinală FS	LVG 110 FS	6216545	Bucată	10 Bucată
Eclisă unghiulară FS	LWVG 110 FS	6216587	Bucată	10 Bucată
Legătură articulată FS	LGVG 110 FS	6216650	Bucată	10 Bucată
Cot 90° 110 FS	LB 90 1130 R3 FS	6225124	Bucată	1 Bucată
Piesă T 110 FS	LT 1130 R3 FS	6225292	Bucată	1 Bucată
Capac de protecţie	SKH 110 OR	6222553	Pereche	20 Pereche
Perete de separaţie 85 FS	TSG 85 FS	6062114	m	3 m
