Pod de cabluri LG 110, 6 m VS FT 6000 | 500 | 1,5 | nu | Oţel | = zincat prin imersie

Pod de cabluri LG 110, 6 m VS FT

Nr. art. 6216474 | EAN 4012195065401

Nr. art. / Tip

Lungime	6000 mm

Lăţimea

grosimea lonjeronului	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	= zincat prin imersie

Descrierea produsului

Descrierea produsului

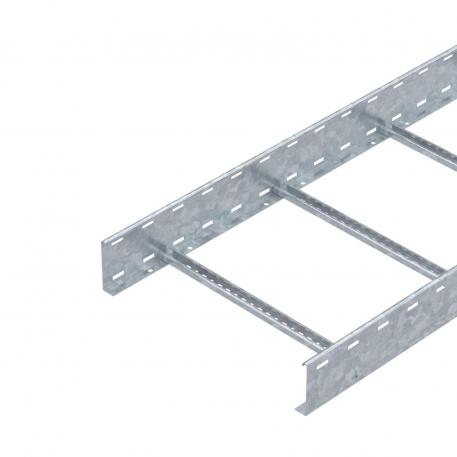

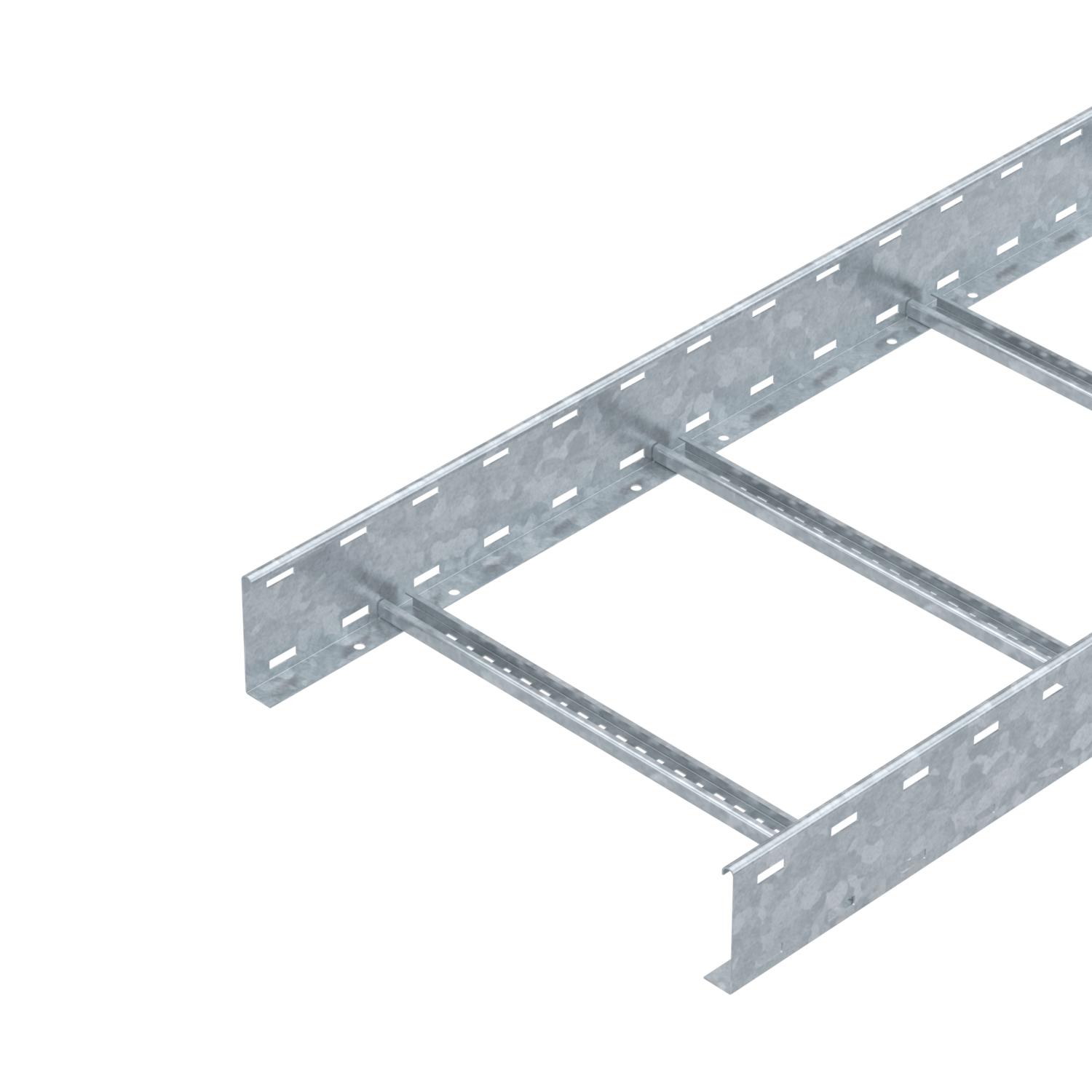

Pod de cabluri cu lonjeron perforat cu înălţimea 110 mm cu traverse din profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Podul de cabluri se livrează pliat.

Brida U corespunzătoare de tipul 2056 o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".

Date tehnice

Date tehnice

Amprenta CO2 (GWP) de la leagăn la poartă	10,4488 kg CO2e / 1 Metru
Culoare	zinc

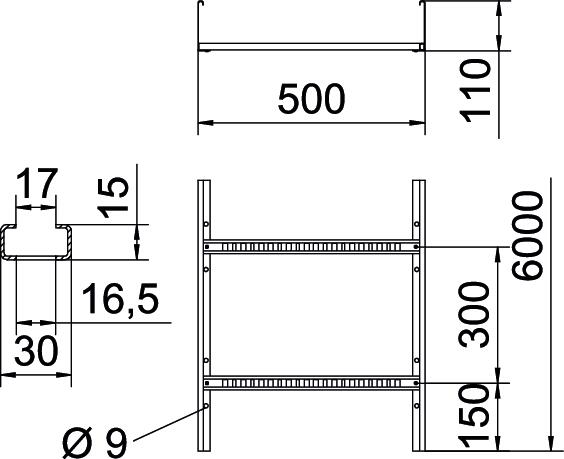

Dimensiune	110x500x6000
Dimensiune	110x500x6000
Dimensiunea fantei traversei	16,50
Dimensiune B	500 mm
Distanţa dintre reazeme 2,0m	3,1 kN/m
Distanţa dintre reazeme 2,5m	2 kN/m
Distanţa dintre reazeme 3,0m	1,4 kN/m
Distanţa dintre reazeme 3,5m	0,9 kN/m
Distanţa dintre reazeme 4,0m	0,65 kN/m
Distanţa dintre reazeme 4,5m	0,55 kN/m
Distanţa dintre reazeme 5,0m	0,5 kN/m
Distanţa dintre reazeme 6,0m	0,15 kN/m
Distanţa dintre traverse	300 mm

Execuţie lonjeron lateral	profil plat
Fixare traversă	nituită înfundată
grosimea lonjeronului	1,5 mm
Înălţime	110 mm
Lăţimea	500 mm
Lungime	6000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	475 cm²
Secţiune utilă	47500 mm²
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	nu
Variantă traverse	Profil perforat

Date tehnice

Diagramă încărcare pod de cabluri tip LG 110 VS

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6216465	m	6 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6216468	m	6 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6216471	m	6 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6216474	m	6 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6216477	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FT	LVG 110 FT	6216548	Bucată	10 Bucată
Capac cu zăvoare FT	DRL 500 FT	6051448	m	3 m
Perete de separaţie 85 DD	TSG 85 DD	6062331	m	3 m
Placă de ieşire FT	LAB 50 FT	6220460	Bucată	1 Bucată
