Notă: Acest articol a fost inactivat.

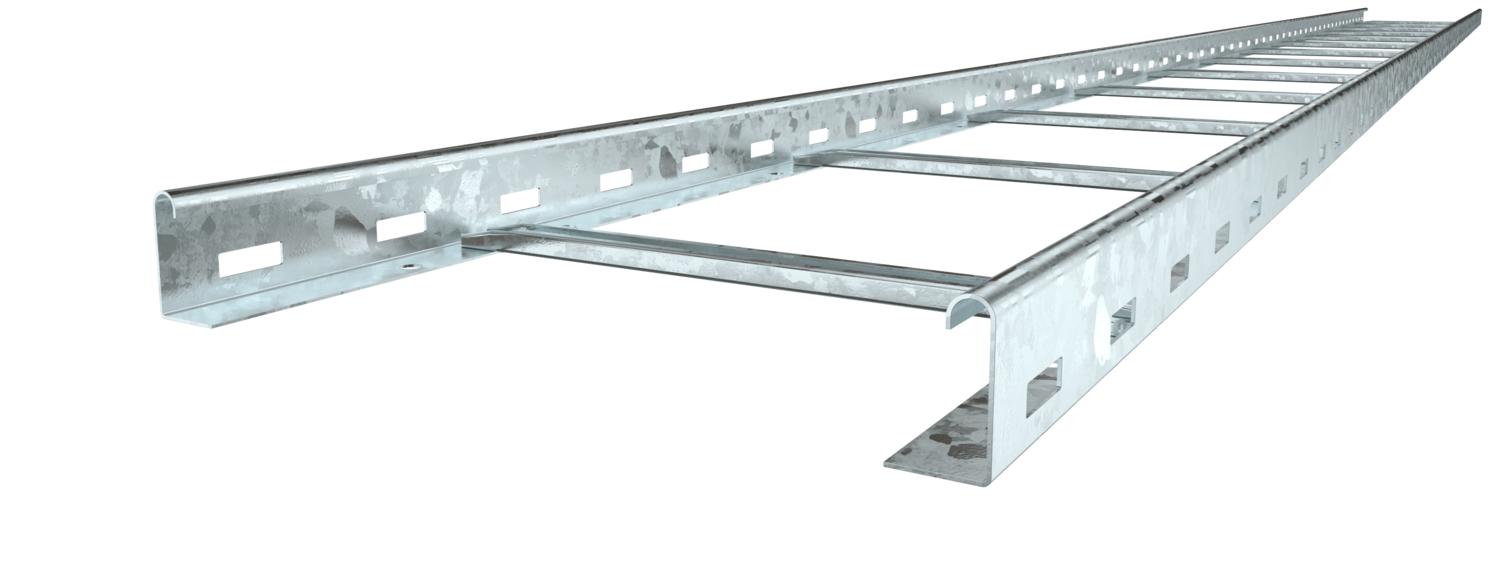

Pod de cabluri LG 45, 6 m FT
Nr. art. 6200611 | EAN 4012195063759
- Descrierea produsului
-
Descrierea produsuluiPod de cabluri cu lonjeron perforat cu înălţimea 45 mm cu traverse profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Podul de cabluri se livrează pliat.
Brida U corespunzătoare de tipul 2056/N o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".
-
- Date tehnice
-
Date tehnice
Amprenta CO2 (GWP) de la leagăn la poartă 5,2203 kg CO₂e / 1 Metru Dimensiune 45x400x6000 Dimensiune 45x400x6000 Dimensiune B 400 mm Distanţa dintre reazeme 1,5m 1,8 kN/m Distanţa dintre reazeme 2,0m 1,4 kN/m Distanţa dintre reazeme 2,5m 1 kN/m Distanţa dintre reazeme 3,0m 0,55 kN/m Distanţa dintre traverse 300 mm Execuţie lonjeron lateral profil plat Fixare traversă nituită înfundată grosimea lonjeronului 1,25 mm Înălţime 45 mm Lăţimea 400 mm Lungime 6000 mm Material Oţel Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 138 cm² Secţiune utilă 13800 mm² Suprafaţă = zincat prin imersie Variantă pentru încărcări mari nu Variantă traverse Profil perforat Versiunea peretelui lateral Profil (deschis) Date tehnice
Diagramă încărcare pod de cabluri tip LG 45 NS
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare FT
DRL 400 FT 6051413 3 m Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată
Perete de separaţie 30 DD
TSG 30 DD 6062314 3 m
Placă de ieşire FT
LAB 40 FT 6220452 1 Bucată - Materiale de descărcat
-
Specificații LG 440 NS 6 FT / 6200611 , 0.20MB , pdfDeclarație de conformitate UE LG 440 NS 6 FT / 6200611 , 0.12MB , pdfInstrucțiuni de montaj Intrucțiuni de montaj pentru sisteme de poduri pentru cabluri , 6.45MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
