Pod de cabluri LG 60, 3 m NS FS 3000 | 200 | 1,5 | nu | Oţel | zincat în bandă

Pod de cabluri LG 60, 3 m NS FS

Nr. art. 6208506 | EAN 4012195063957

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

grosimea lonjeronului	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

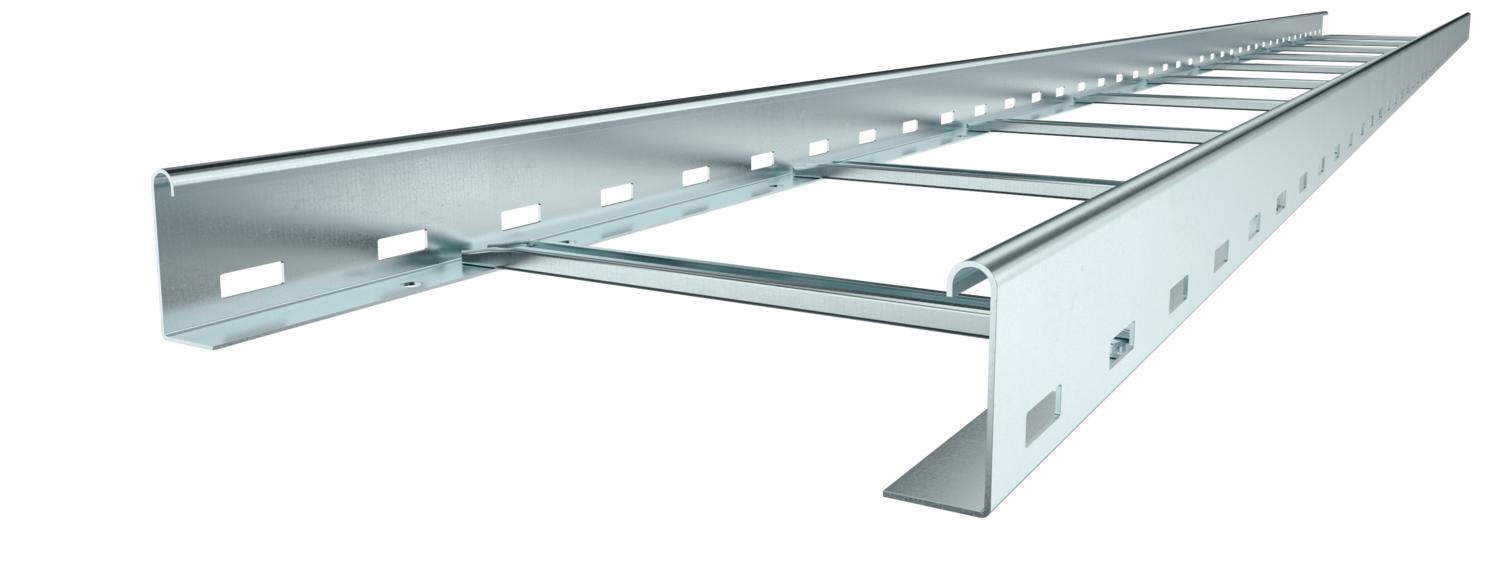

Pod de cabluri cu lonjeron perforat cu înălţimea laturii de 60 mm cu traverse profil C nituite, deschis sus (execuţie NS).
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Podul de cabluri se livrează pliat.

Brida U corespunzătoare de tipul 2056/N o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".

Date tehnice

Date tehnice

Amprenta CO2 (GWP) de la leagăn la poartă	5,9221 kg CO2e / 1 Metru
Culoare	zinc
Dimensiune	60x200x3000
Dimensiune	60x200x3000
Distanţa dintre reazeme 1,5m	3,1 kN/m
Distanţa dintre reazeme 2,0m	2 kN/m
Distanţa dintre reazeme 2,5m	1,5 kN/m
Distanţa dintre reazeme 3,0m	1 kN/m
Distanţa dintre reazeme 3,5m	0,6 kN/m
Distanţa dintre reazeme 4,0m	0,4 kN/m
Distanţa dintre traverse	300 mm
Execuţie lonjeron lateral	profil plat
Fixare traversă	nituită înfundată

grosimea lonjeronului	1,5 mm
Înălţime	60 mm
Lăţimea	200 mm
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	9800 mm²
Secţiune utilă	98 cm²
Suprafaţă	zincat în bandă
Variantă pentru încărcări mari	nu
Variantă traverse	Profil perforat

Date tehnice

Diagramă de încărcare pod de cabluri tip LG 60 NS

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
LG 620 NS 3 FS	3000 mm	200 mm	1,5 mm	nu	Oţel	zincat în bandă	6208506	m	3 m
LG 630 NS 3 FS	3000 mm	300 mm	1,5 mm	nu	Oţel	zincat în bandă	6208509	m	3 m
LG 640 NS 3 FS	3000 mm	400 mm	1,5 mm	nu	Oţel	zincat în bandă	6208512	m	3 m
LG 650 NS 3 FS	3000 mm	500 mm	1,5 mm	nu	Oţel	zincat în bandă	6208515	m	3 m
LG 660 NS 3 FS	3000 mm	600 mm	1,5 mm	nu	Oţel	zincat în bandă	6208518	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Capac cu zăvoare FS	DRL 200 FS	6052207	m	3 m

Accesorii pentru montaj

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Perete de separaţie 45 FS	TSG 45 FS	6062033	m	3 m
Clemă pentru prinderea peretelui de separaţie A2	KS KL A2	6062284	Bucată	30 Bucată
Legătură longitudinală FS	LVG 60 FS	6208840	Bucată	10 Bucată
Capac de protecţie 60	SKH 60 OR	6222537	Pereche	40 Pereche
Conector multifunctional FS	LMFV 630 FS	6225712	Bucată	1 Bucată
