Pod de cabluri vertical
Nr. art. 6208712 | EAN 4012195064473
- Descrierea produsului
-

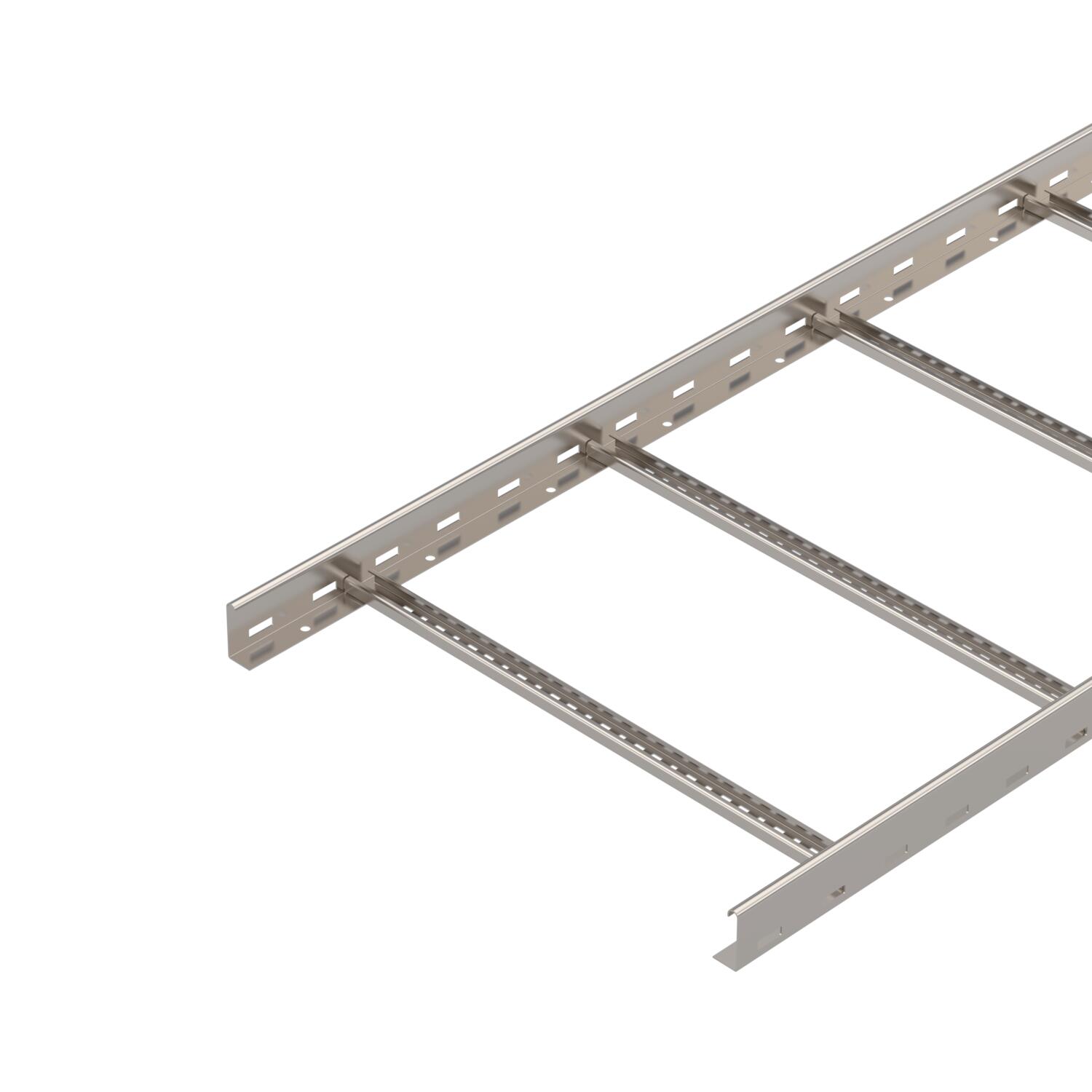

Descrierea produsuluiPod de cabluri cu lonjeron perforat cu înălţimea laturii de 60 mm cu traverse profil C nituite, deschis sus (execuţie VS).
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Podul de cabluri se livrează pliat.
Brida U corespunzătoare de tipul 2056 o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".
-
- Date tehnice
-
Date tehnice

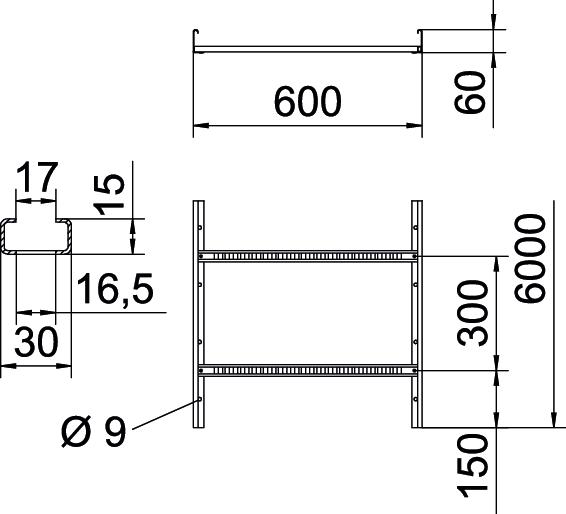

Amprenta CO2 (GWP) de la leagăn la poartă 18,443 kg CO2e / 1 Metru Culoare oţel inoxidabil Dimensiune 60x600x6000 Dimensiune 60x600x6000 Dimensiunea fantei traversei 16,50 Dimensiune B 600 mm Distanţa dintre reazeme 1,5m 3,1 kN/m Distanţa dintre reazeme 2,0m 2,25 kN/m Distanţa dintre reazeme 2,5m 1,5 kN/m Distanţa dintre reazeme 3,0m 1,1 kN/m Distanţa dintre reazeme 3,5m 0,75 kN/m Distanţa dintre reazeme 4,0m 0,45 kN/m Distanţa dintre reazeme 4,5m 0,3 kN/m Distanţa dintre reazeme 5,0m 0,15 kN/m Distanţa dintre traverse 300 mm Execuţie lonjeron lateral profil plat Fixare traversă nituită înfundată grosimea lonjeronului 1,5 mm Înălţime 60 mm Lăţimea 600 mm Lungime 6000 mm Material Oţel superior, inoxidabil 1.4307 Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 298 cm² Secţiune utilă 29800 mm² Suprafaţă luminos, reprelucrat Variantă pentru încărcări mari nu Variantă traverse Profil perforat Date tehnice
Diagramă de încărcare pod de cabluri tip LG 60 VS
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare A2
DRL 600 A2 6052975 3 m Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Perete de separaţie 45 A2
TSG 45 A2 6062025 3 m
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată
Legătură longitudinală A2
LVG 60 A2 6208846 10 Bucată
Capac de protecţie 60
SKH 60 OR 6222537 40 Pereche - Materiale de descărcat
-
