Poduri de cabluri tip scară pentru încărcări mari WKL 200 FT 6000 | 300 | 2,5 | nu

Poduri de cabluri tip scară pentru încărcări mari WKL 200 FT

Nr. art. 6232104 | EAN 4012196614851

Nr. art. / Tip

Lungime	6000 mm

Lăţimea

grosimea lonjeronului	2,5 mm

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

WKL 200 = Poduri de cabluri tip scară pentru încărcări mari cu înălţimea laturilor de 200 mm.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Eclisele longitudinale tip WRV 200 se comandă separat.

Date tehnice

Date tehnice

Conform ROHS	da
Culoare	zinc
Dimensiune	200x300x6000
Dimensiune	200x300
Fixare traversă	sudat
grosimea lonjeronului	2,5 mm
Material	Oţel
Menținerea în funcțiune	nu

Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	524 cm²
Secţiune utilă	52400 mm²
Serie produs	WKL-Serie
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	da
Variantă traverse	Profil neperforat

Dimensiuni

Dimensiune L	6000 mm
Dimensiunea fantei traversei	17,00
Dimensiune B	300 mm

Înălţime	200 mm
Lăţimea	300 mm
Lungime	6000 mm

Încărcare

Distanţa dintre reazeme 10,0m	1 kN/m
Distanţa dintre reazeme 6,0m	3 kN/m
Distanţa dintre reazeme 7,0m	2,5 kN/m

Distanţa dintre reazeme 8,0m	2 kN/m
Distanţa dintre reazeme 9,0m	1,4 kN/m

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	27,6248 kg CO2e / 1 Metru
CO₂ Footprint (GWP)	27,6248 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Metru
Declared Unit Quantity	1

Date tehnice

Diagramă de încărcare pod de cabluri pentru încărcări mari de tipul WKL 200

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
WKL 2030 FT	6000 mm	300 mm	2,5 mm	nu	6232104	m	6 m
WKL 2040 FT	6000 mm	400 mm	2,5 mm	nu	6232106	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare

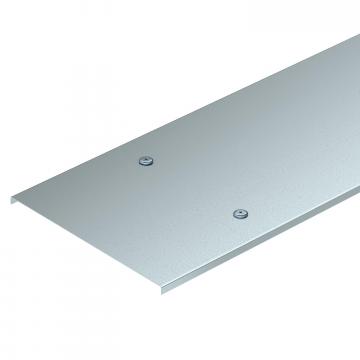

Capac cu zăvoare DD	WKLD 2030 DD	6232404	m	3 m
Legătură longitudinală	WRV 200 FT	6232507	Bucată	4 Bucată
Legătură unghiulară 45°, orizontală, cot interior	WRWV 200 I FT	6232612	Bucată	4 Bucată

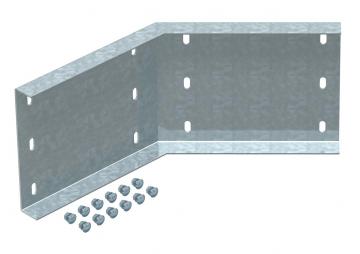

Legătură unghiulară 45°, cot exterior 200 FT	WRWV 200 A FT	6232604	Bucată	4 Bucată

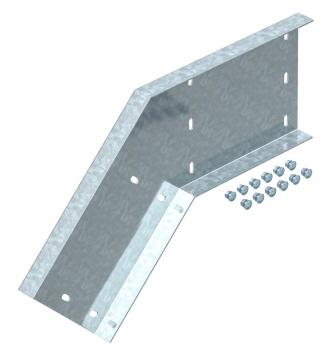

Legătură unghiulară 45°, vertical 200 FT	WRWV 200 V FT	6232663	Bucată	4 Bucată
Perete de separaţie 110 DD	TSG 110 DD	6062335	m	3 m
Perete de separaţie 135 DD	TSG 135 DD	6062338	m	3 m
