Notă: Acest articol a fost inactivat. Puteți găsi articolul actual aici: 5088445 / Generator connection box, type 2, for 2 x 2 strings

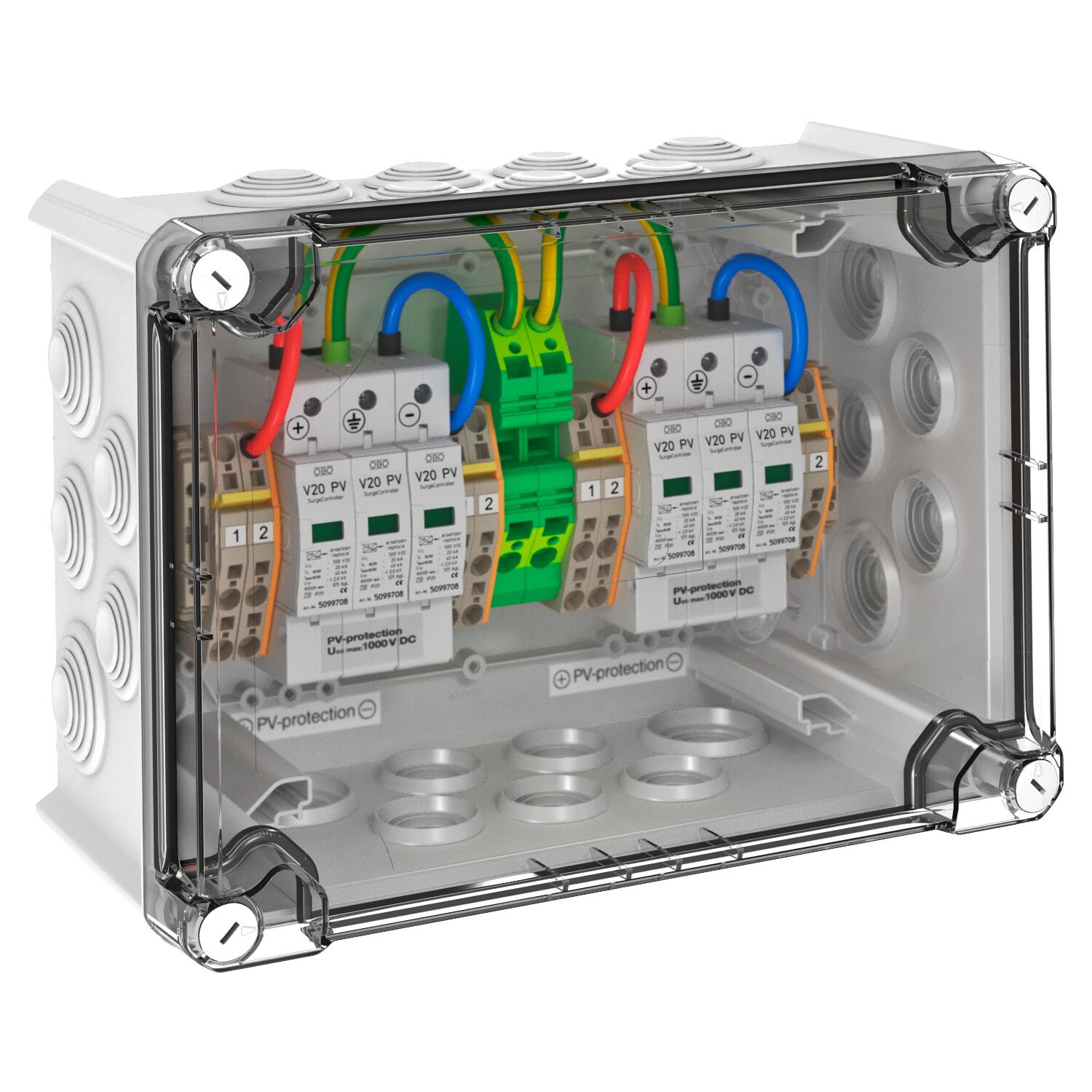

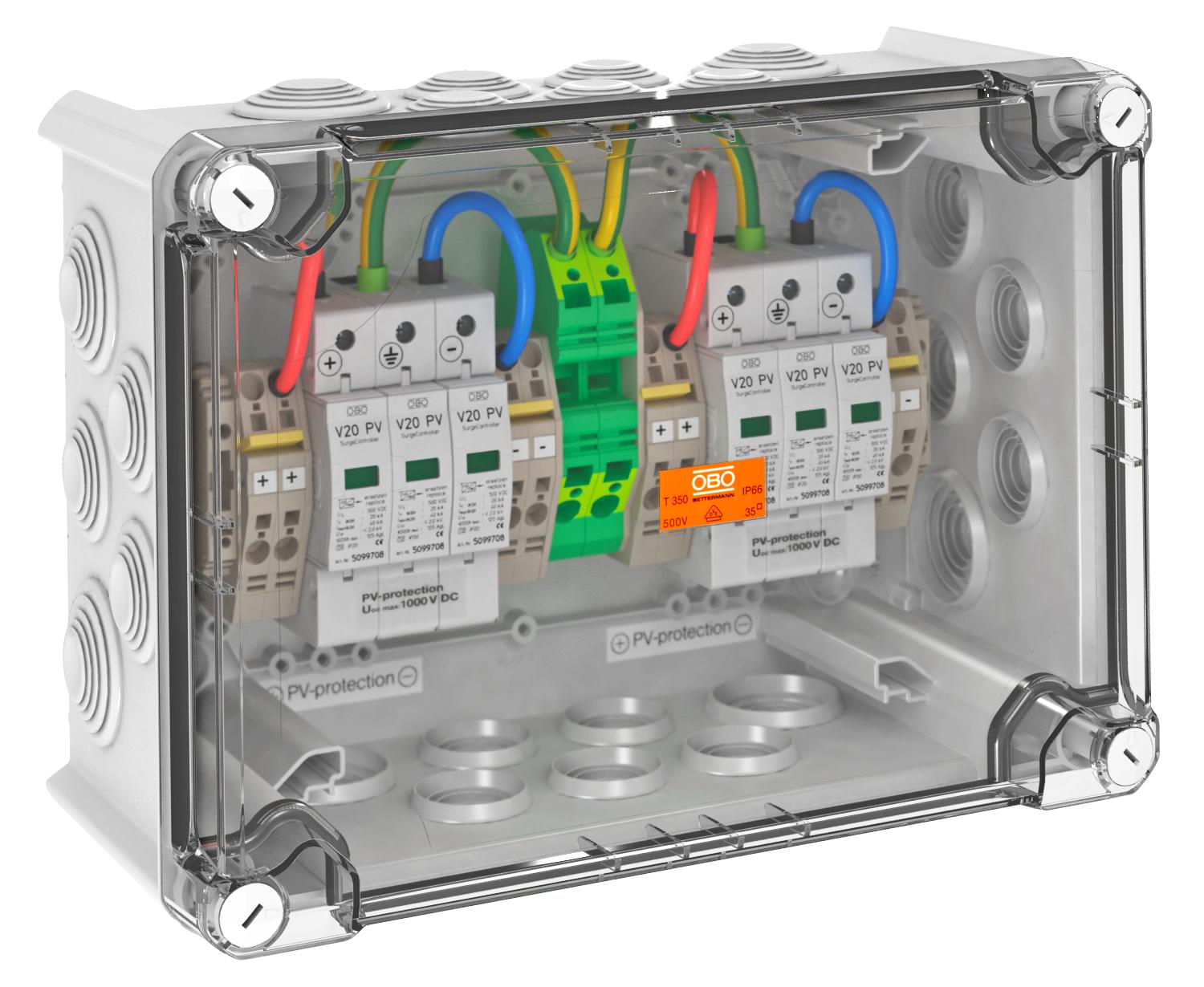

PV system solution, type 2, for inverter with 2 MPP trackers, 1,000 V DC IP65

PV system solution, type 2, for inverter with 2 MPP trackers, 1,000 V DC

Nr. art. 5088568 | EAN 4012196329854

Nr. art. / Tip	5088568 / VG-CPV1000K 22

Tip de protecţie	IP65

Descrierea produsului

Descrierea produsului

System solution for photovoltaic inverter with 2 separate MPP trackers

• Varistor arrester, connectable with cut-off unit in error-resistant Y circuit to VDE 0100-712 (50539-12)
• Low DC protection level: < 4.0 kV (Voc max = 1,000 V DC with V20-B+C/0-500PV)
• Per protection device, there are 4 terminals up to 6 mm² pre-mounted in the housing, up to 30 A DC per terminal
• Pre-mounted in polycarbonate housing (IP66), UV-resistant for use outside, including cable gland kit

For DC protection of the inverter in photovoltaic systems.

If there is a danger of condensation forming through wind, ice, temperature or sunlight, further measures may be necessary!

Date tehnice

Date tehnice

Aerisit	da
Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 2
Configuraţia rețelei DC	da
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	nu
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	nu
Configuraţia rețelei TN-S	nu
Configuraţia rețelei TT	nu
CP nr.	1→2
Curent maxim de descărcare (8/20 μs)	40 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Dimensiune	1000V DC
Formă a reţelei	altele
Forma reţelei	nu

Interval de temperatură aplicabil max.	80 °C
Interval de temperatură aplicabil min.	-40 °C
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranță integrată	nu
Siguranţă maximă	125 A
SPD conform IEC 61643-1	clasa II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă DC	1000 V
Timp de acţionare	<25 ns
Tip de montaj	montat în prealabil în carcasă
Tip de protecţie	IP65
Valoare max. a protectiei la suprasarcină	125
Variantă	Pentru două MPP și cu cleme de conexiune

Posibilităţi de conectare

Curent de descărcare a eclatorului (8/20 µs) [total]	20 kA
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	10 mm²

Secțiunea transversală a conductorului rigid (mono/multifilar) min.	0,5 mm²

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	6,1924 kg CO₂e / 1 Bucată
CO₂ Footprint (GWP)	6,1924 kg CO₂e
Data determinării valorii CO2	2025-04-02T00:00:00.000+0200
