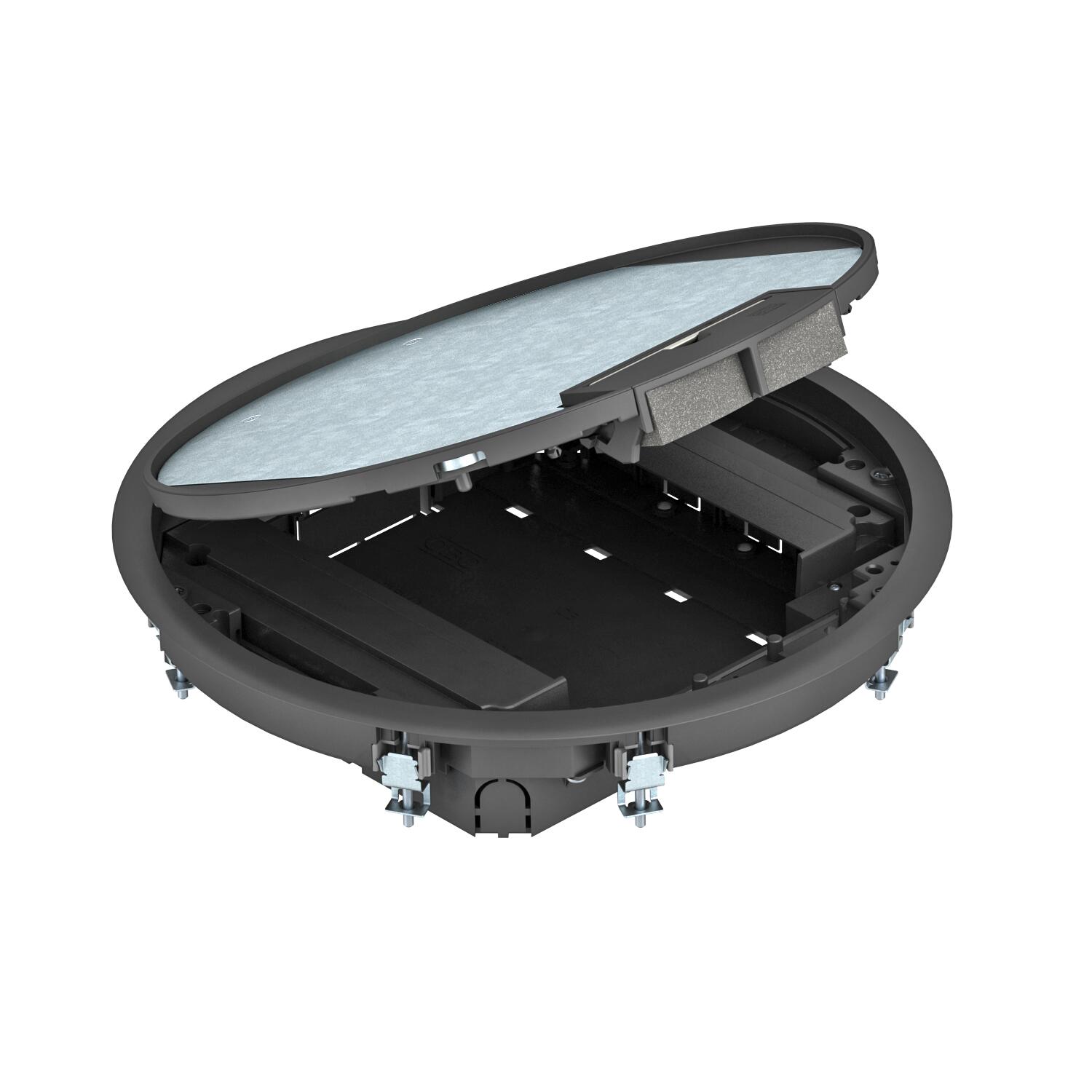

Ramă cu capac rotundă pentru înălţimea şapei 55 mm
Nr. art. 7405049 | EAN 4012195674467
- Descrierea produsului
-
Descrierea produsuluiRamă cu capac GESR9 cu o înălţime fixă de 55 mm. Cu două carcase pentru montajul vertical al aparatelor Modul 45 şi patru dispozitive de detensionare. Pentru montajul aparatelor Modul 45 sunt necesare încă două rame de montaj.
Instalarea modulelor de date se face folosind o placă de montaj optională MPMT45.
Rama cu capac este dotată cu un cornier universal de fixare.
-
- Date tehnice
-
Date tehnice

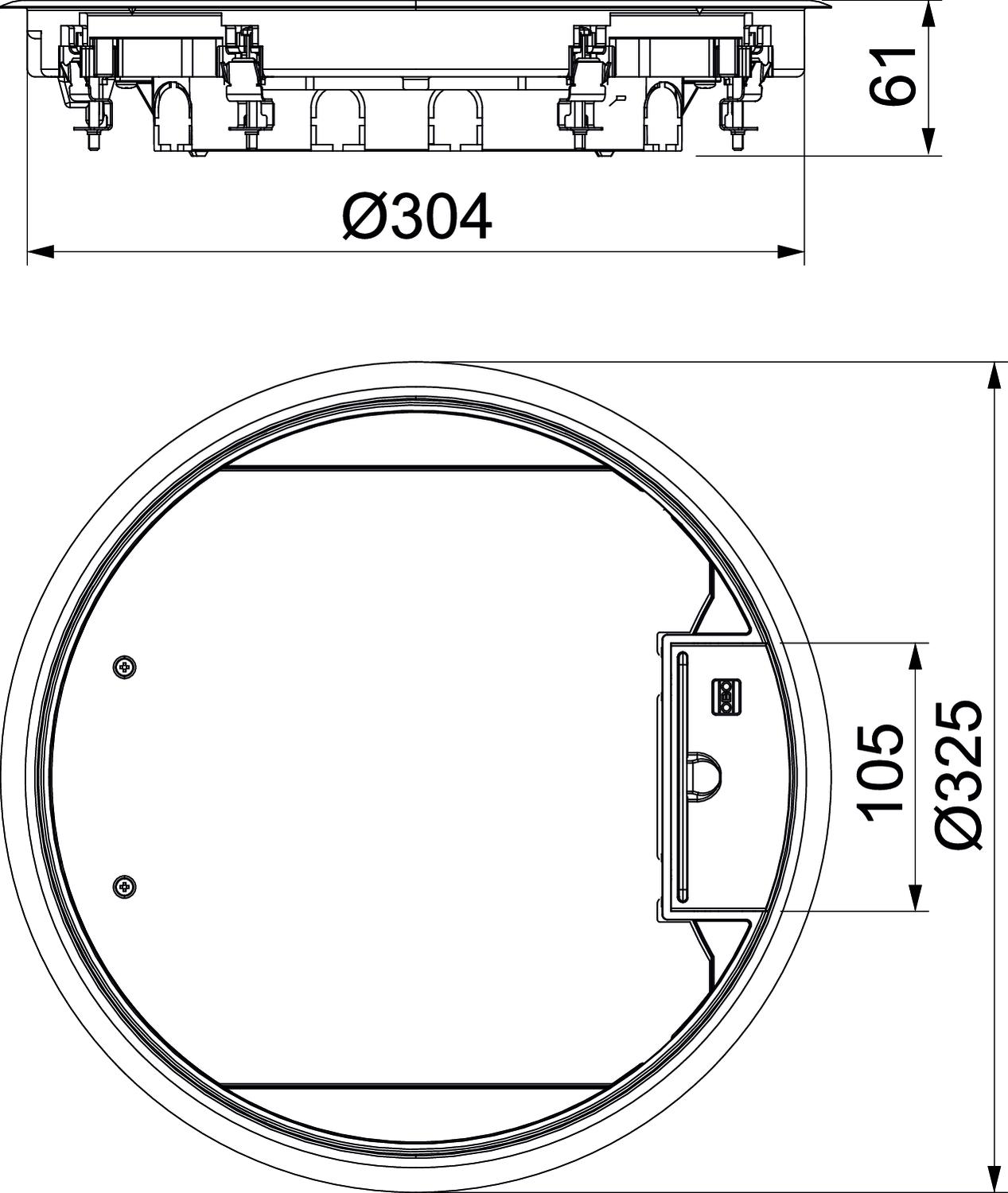

Adâncime de montare 58 mm Adecvat pentru canal în pardoseală acoperit de şapă da Adecvat pentru canal în pardoseală, la nivelul şapei, închis da Cotă pardoseală min. 58 mm cu degajare în pardoseală nu Culoare negru grafit; RAL 9011 Diametru exterior 325 mm Diametrul de montare 304 Dimeniune nominală pentru coloane de instalații R9 Dimensiune Ø325x61 Domeniu de prindere D max. 28 mm Domeniu de prindere D min. 10 mm Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Grosimea stratului acoperitor de pardoseală 5 mm Înălțimea șapei min. 55 mm Încărcare verticală, suprafață mare până la 5.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat Material Poliamidă Mecanism de deschidere Mâner Numărul aparatelor montabile 8 Posibilitate de montare a unei garnituri nu Potrivit pentru canale de pardoseală da Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Ramă de protecție în pardoseală da Recomandat pentru îngrijirea umedă nu Suport aparate pentru montaj pe paharele de aparate nu Variantă rotund Versiune pentru încărcări grele nu Dimensiuni
Înălţime 61 mm Lăţimea 325 mm Lungime 325 mm Amprentă de CO2 (Product Carbon Footprint)
Amprenta CO2 (GWP) de la leagăn la poartă 7,7792 kg CO2e / 1 Bucată CO₂ Footprint (GWP) 7,7792 kg CO₂e Data determinării valorii CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Bucată Declared Unit Quantity (LCA) 1 - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Ramă de montaj pentru patru aparate simple Modul 45®
MT45V 4 7408670 5 Bucată

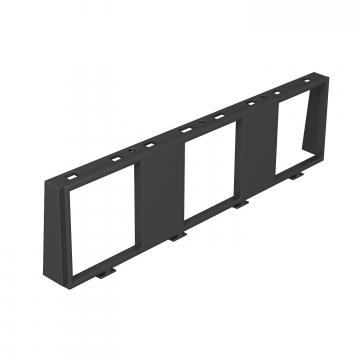

Ramă de montaj pentru trei aparate simple Modul 45®
MT45V 3 7408672 5 Bucată

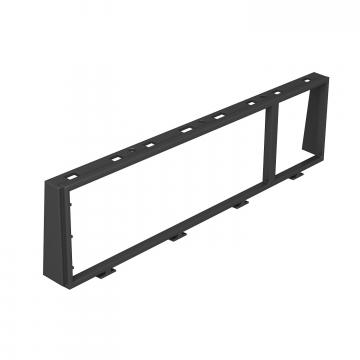

Ramă de montaj pentru combinaţia triplu şi simplu de aparate Modul 45®
MT45V 3+1 7408680 1 Bucată

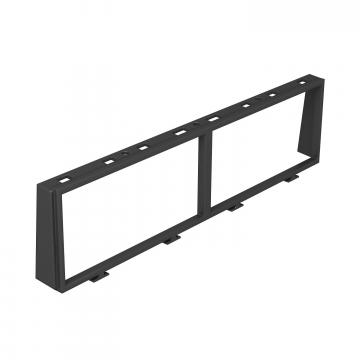

Ramă de montaj pentru combinaţia dublu şi dublu de aparate Modul 45®
MT45V 2+2 7408682 5 Bucată

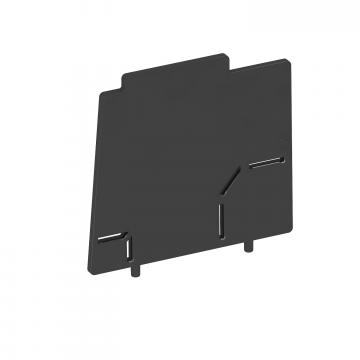

Perete de separaţie pentru suport modul vertical
MT45V TW 7408693 1 Bucată

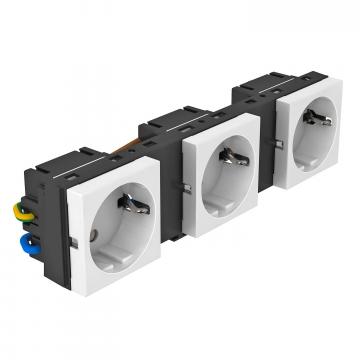

Ramă de montaj pentru MT45V, terminată cu priză cu contact de protecţie
MT45V 3 3WS V 7408697 1 Bucată

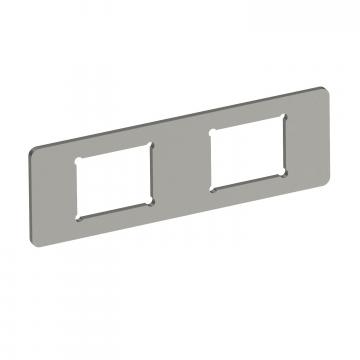

Placă de montaj echipată cu soclu dublu de date, tip C pentru Sistem 55
MPMT45 2C 7408705 1 Bucată - Materiale de descărcat
-
Specificații GESR9 55U V 9011 / 7405049 , 0.21MB , pdfREACH Declarație de conformitate GESR9 55U V 9011 / 7405049 , 0.12MB , pdfRoHS Declarație de conformitate GESR9 55U V 9011 / 7405049 , 0.13MB , pdfAutorizație de utilizare Certificare VDE GES 55 , 0.18MB , pdfInstrucțiuni de montaj Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj ramă cu capac, plastic, GES9-3B, GES9-3S , 0.04MB , pdfPentru acest produs nu sunt disponibile texte
