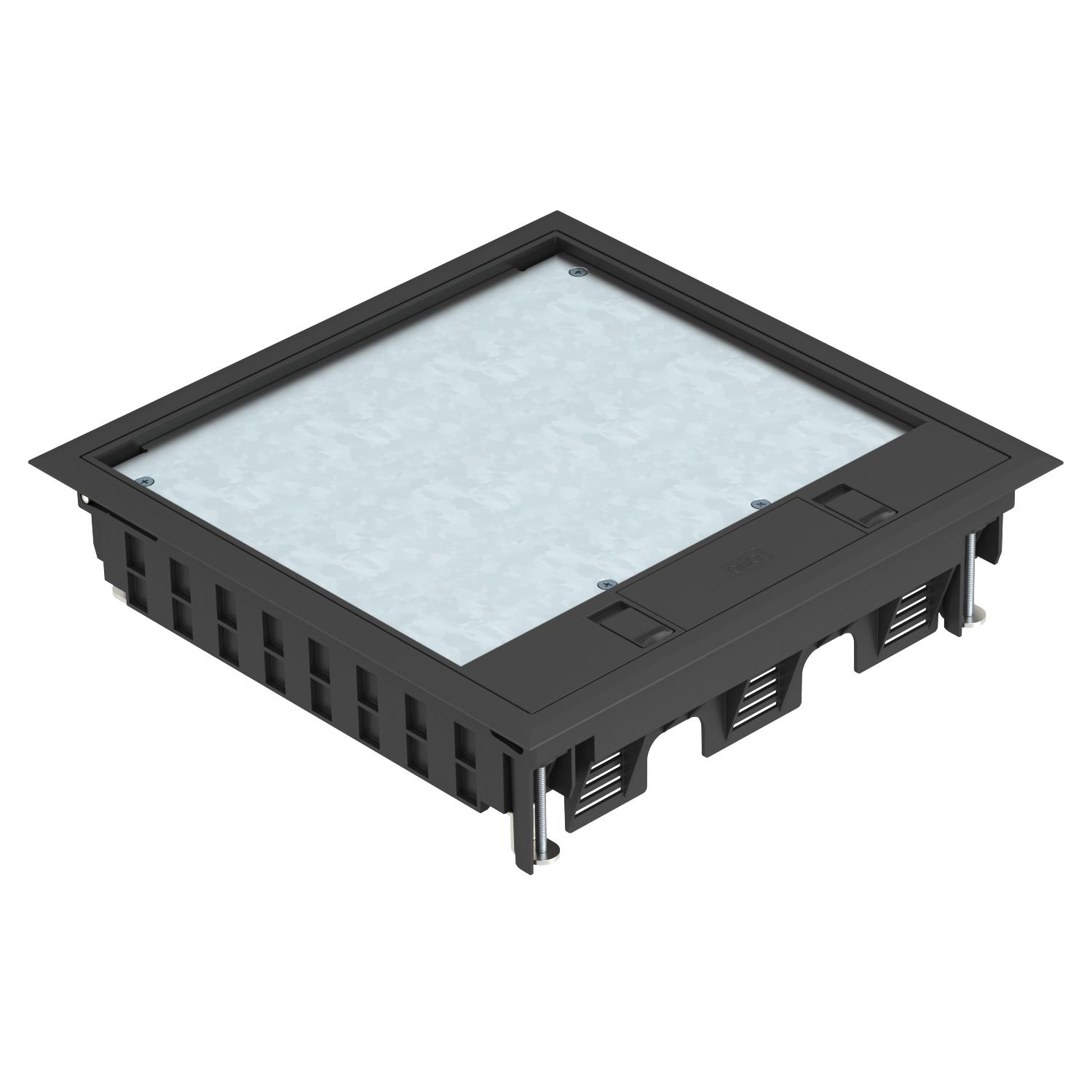

Rame cu capac GES9-3S cu închidere glisantă
Nr. art. 7405085 | EAN 4012196460557
- Descrierea produsului
-
Descrierea produsuluiRamă cu capac, cu închidere glisantă pentru până la 12 aparate individuale Modul 45 în 3 pahare UT4, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 10 mm.
Ramă cu capac cu dispozitiv cu mâner, cu 3 compartimente, pentru instalarea suportului de montaj MT9. Se pot instala 3 plăci de acoperire de tipul APMT5.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 10 mm.
-
- Date tehnice
-
Date tehnice

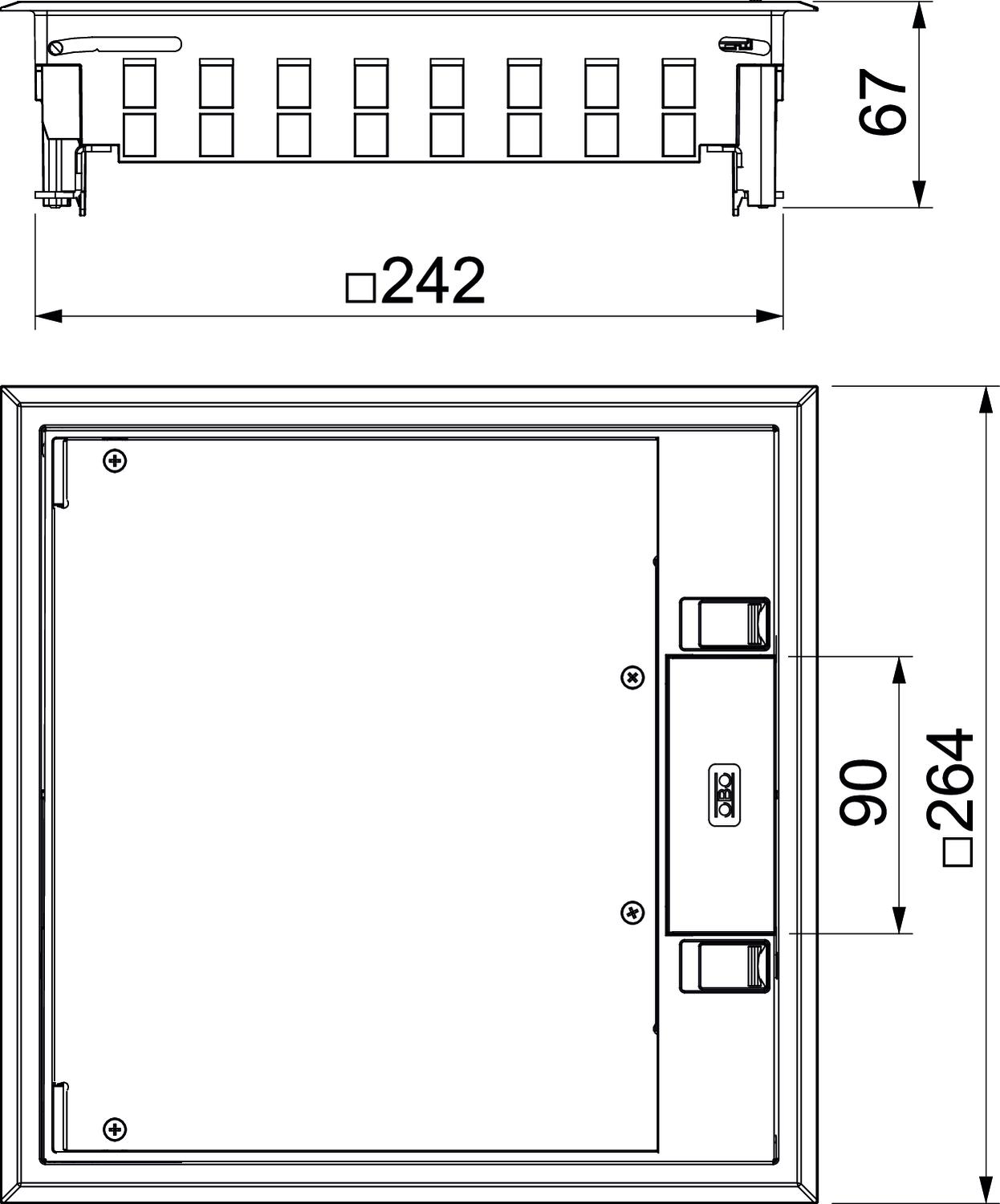

Adâncime de montare 73 mm Adecvat pentru canal în pardoseală acoperit de şapă da Adecvat pentru canal în pardoseală, la nivelul şapei, închis nu Certificări VDE Cotă pardoseală min. 73 mm cu degajare în pardoseală da Culoare negru grafit; RAL 9011 Dimeniune nominală pentru coloane de instalații 9 Dimensiune 264x264x67 Dimensiune largă în exterior 264 mm Dimensiunea h 73 mm Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Floor covering thickness max. 10 mm Grad de protecție IK IK08 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 5 mm ieșire prin ramă Rame de protecţie pentru covor Înălţime 67 mm Încărcare verticală, suprafață mare până la 5.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat Lățimea dimensiunii instalației 244 mm Lungimea dimensiunii exterioare 264 mm Lungimea dimensiunii instalației 244 mm Material Poliamidă Mecanism de deschidere Dispozitiv de blocare Număr de pahare pentru aparate 3 Numărul aparatelor montabile 12 Posibilitate de montare a unei garnituri nu Potrivit pentru canale de pardoseală da Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Ramă de protecție în pardoseală da Recomandat pentru îngrijirea umedă nu Suport aparate pentru montaj pe paharele de aparate da Tipul sistemului de montaj UT4 Variantă pătrat Versiune pentru încărcări grele nu - Toate tipurile
-
Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Suport universal UT4, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 208 mm
UT4 45 4 7408727 1 Bucată - Materiale de descărcat
-
Specificații GES9-3S U 9011 / 7405085 , 0.25MB , pdfDeclarație de conformitate UE GES9-3S U 9011 / 7405085 , 0.12MB , pdfREACH Declarație de conformitate GES9-3S U 9011 / 7405085 , 0.12MB , pdfRoHS Declarație de conformitate GES9-3S U 9011 / 7405085 , 0.13MB , pdfAutorizație de utilizare Certificare VDE GES , 0.12MB , pdfInstrucțiuni de montaj Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj ramă cu capac, plastic, GES9-3B, GES9-3S , 0.04MB , pdf
