Sistem de minicanal AZ 200
Nr. art. 6075350 | EAN 4012195811190
- Descrierea produsului
-

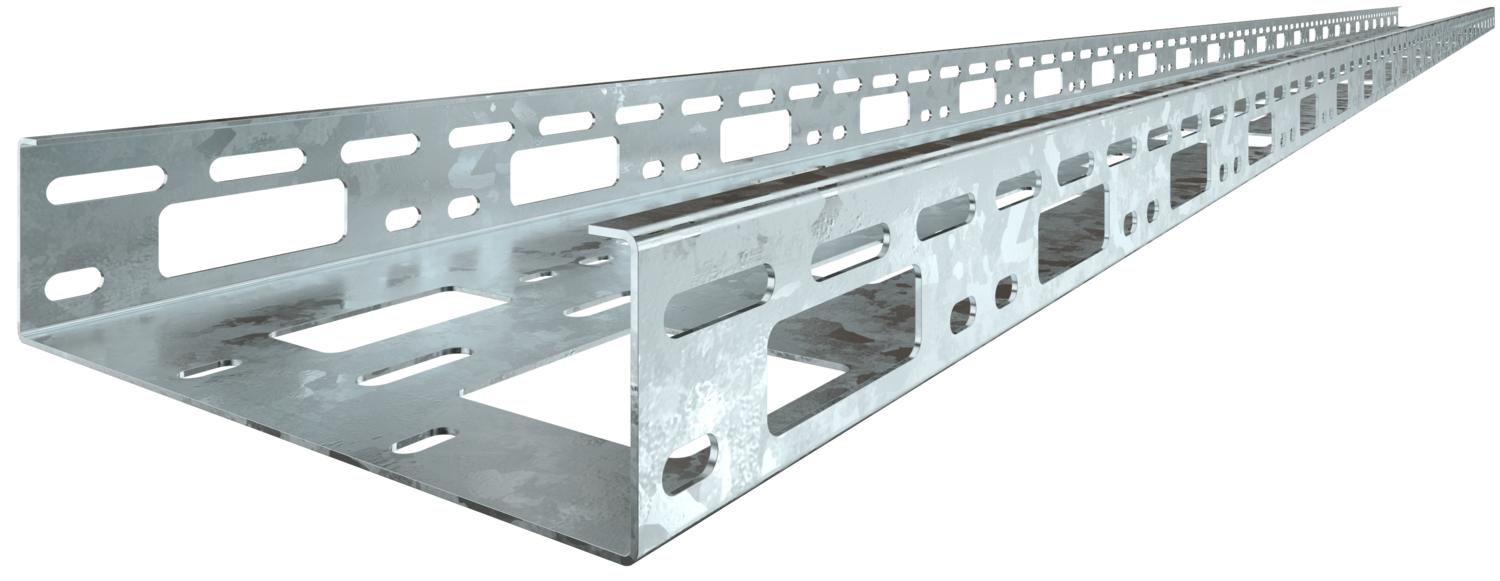

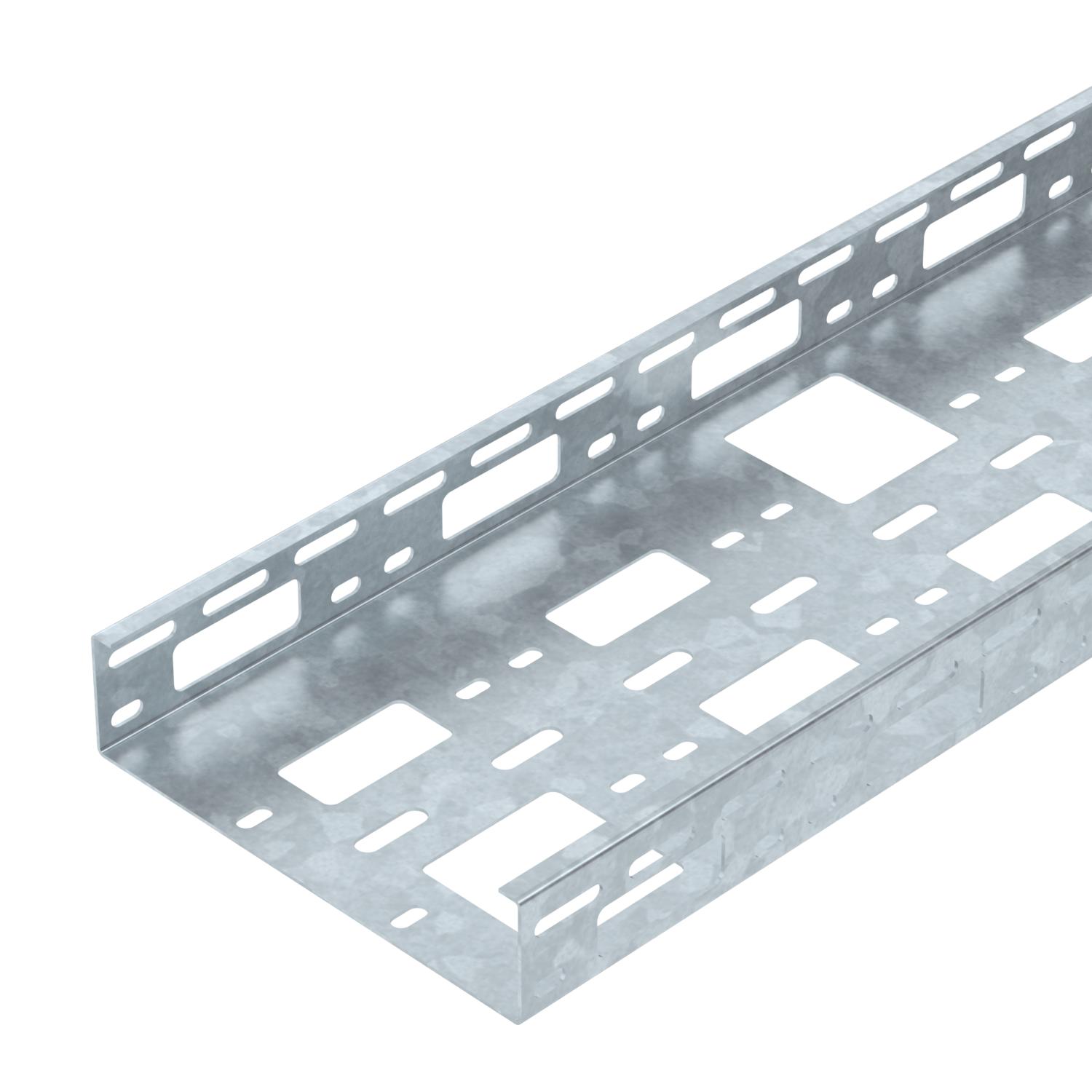

Descrierea produsuluiMinicanal AZ cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
-
- Date tehnice
-
Date tehnice

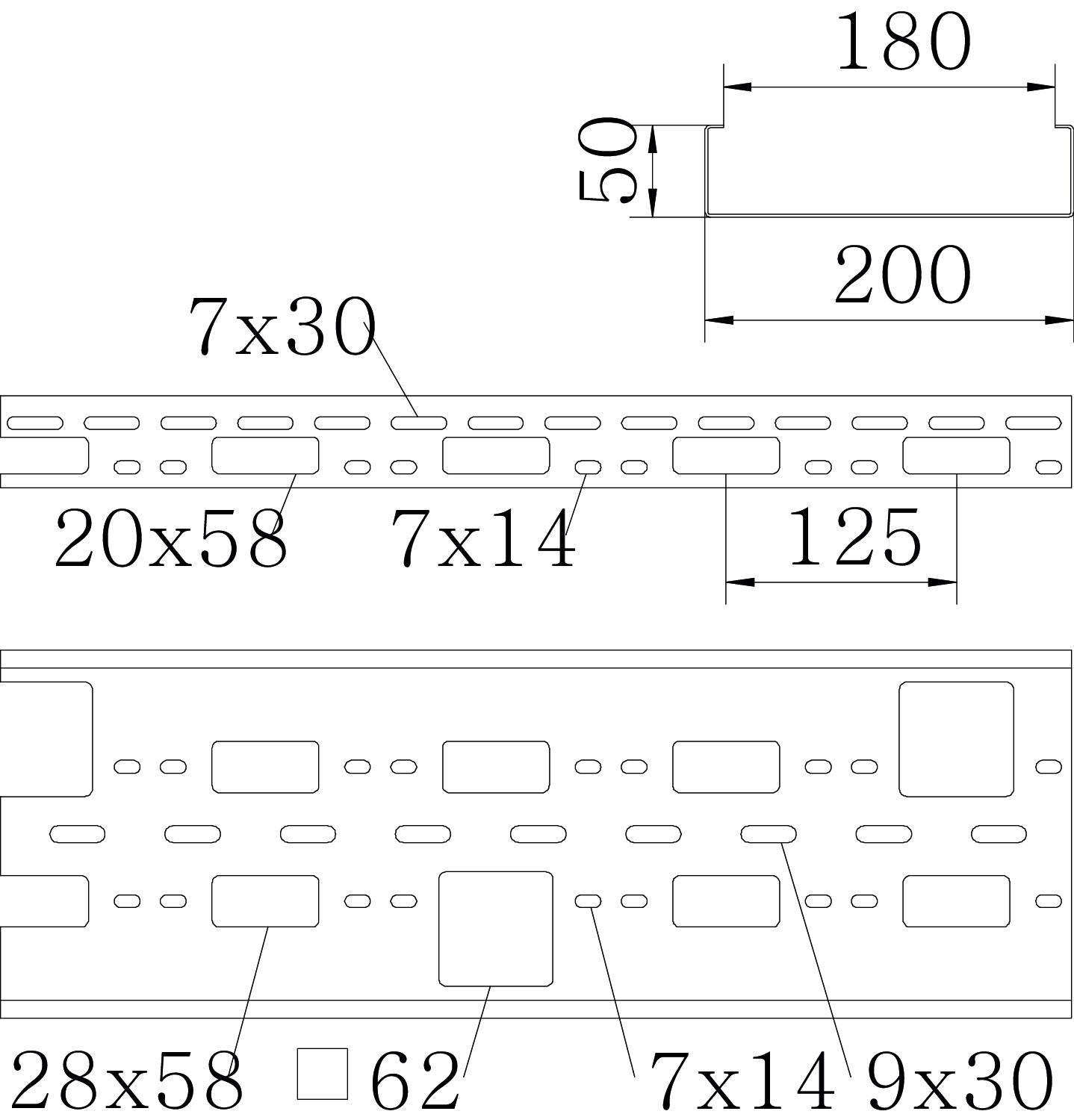

Culoare zinc Desenul găurii NATO nu Dimensiune 50x200x1,5 Dimensiune 50x200x3000 Execuţie legătură fără piesă de legătură Grosimea tablei 1,5 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 10000 mm² Secţiune utilă 100 cm² Suprafaţă = zincat prin imersie Variantă pentru încărcări mari nu Dimensiuni
Înălţime 50 mm Lăţimea 200 mm Lungime 3000 mm Încărcare
Distanţa dintre reazeme 1,0 m 2,5 kN/m Distanţa dintre reazeme 1,5m 1,9 kN/m Distanţa dintre reazeme 2,0m 1,3 kN/m Distanţa dintre reazeme 2,5m 0,8 kN/m Distanţa dintre reazeme 3,0m 0,3 kN/m Amprentă de CO2 (Product Carbon Footprint)
Amprenta CO2 (GWP) de la leagăn la poartă 7,7883 kg CO2e / 1 Metru CO₂ Footprint (GWP) 7,7883 kg CO₂e Data determinării valorii CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metru Declared Unit Quantity (LCA) 1 Date tehnice
Diagramă de încărcare, canal AZ
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară 50 FT
VF AZK FT 6066550 25 Bucată
Inel de protecţie a cablului 915 PE
KSR-915 PE 6066704 25 Bucată
Inel de protecţie a cablului 910 PE
KSR-910 PE 6066712 25 Bucată
Capac cu zăvoare FT
AZDMD 200 FT 6080890 3 m - Materiale de descărcat
-
Specificații AZK 200 FT / 6075350 , 0.26MB , pdfDeclarație de conformitate UE AZK 200 FT / 6075350 , 0.10MB , pdfREACH Declarație de conformitate AZK 200 FT / 6075350 , 0.12MB , pdfRoHS Declarație de conformitate AZK 200 FT / 6075350 , 0.12MB , pdfDeclarație de mediu pentru produs (EPD) AZK 200 FT / 6075350 , 2.03MB , pdfAutorizație de utilizare Certificat UL pentru canal mic AZ , 0.26MB , pdfInstrucțiuni de montaj Instrucțiuni de asamblare pentru sisteme Baukasten , 0.05MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
