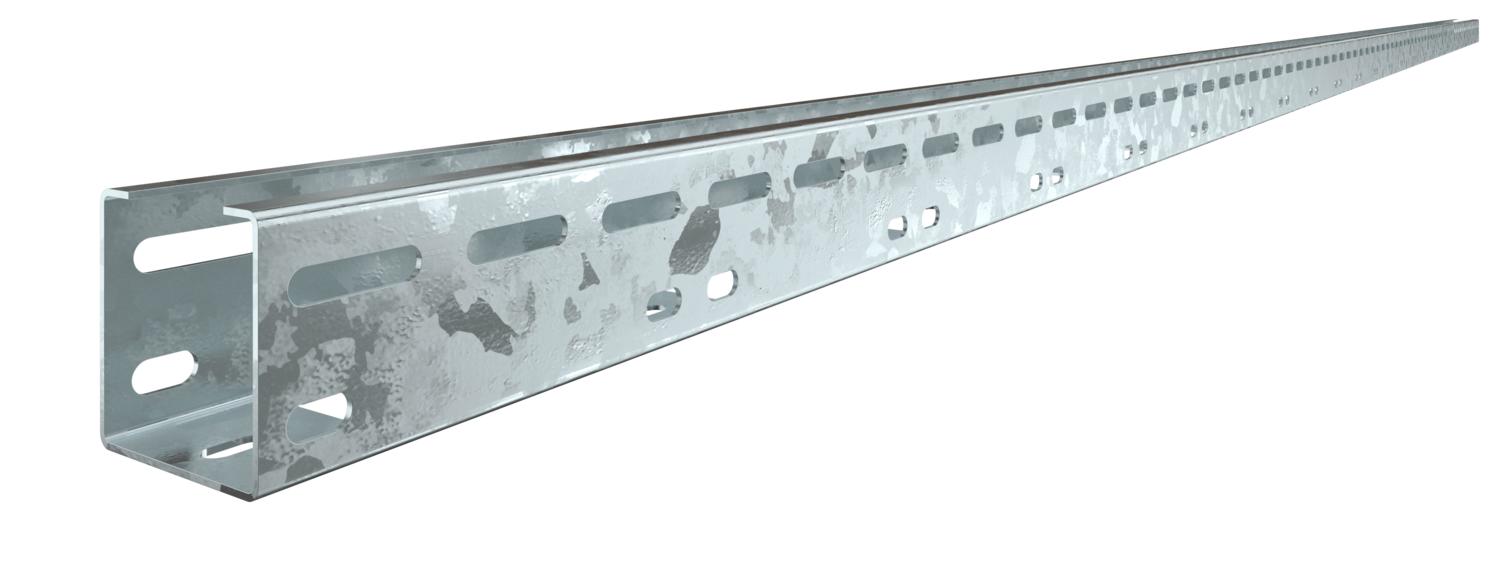

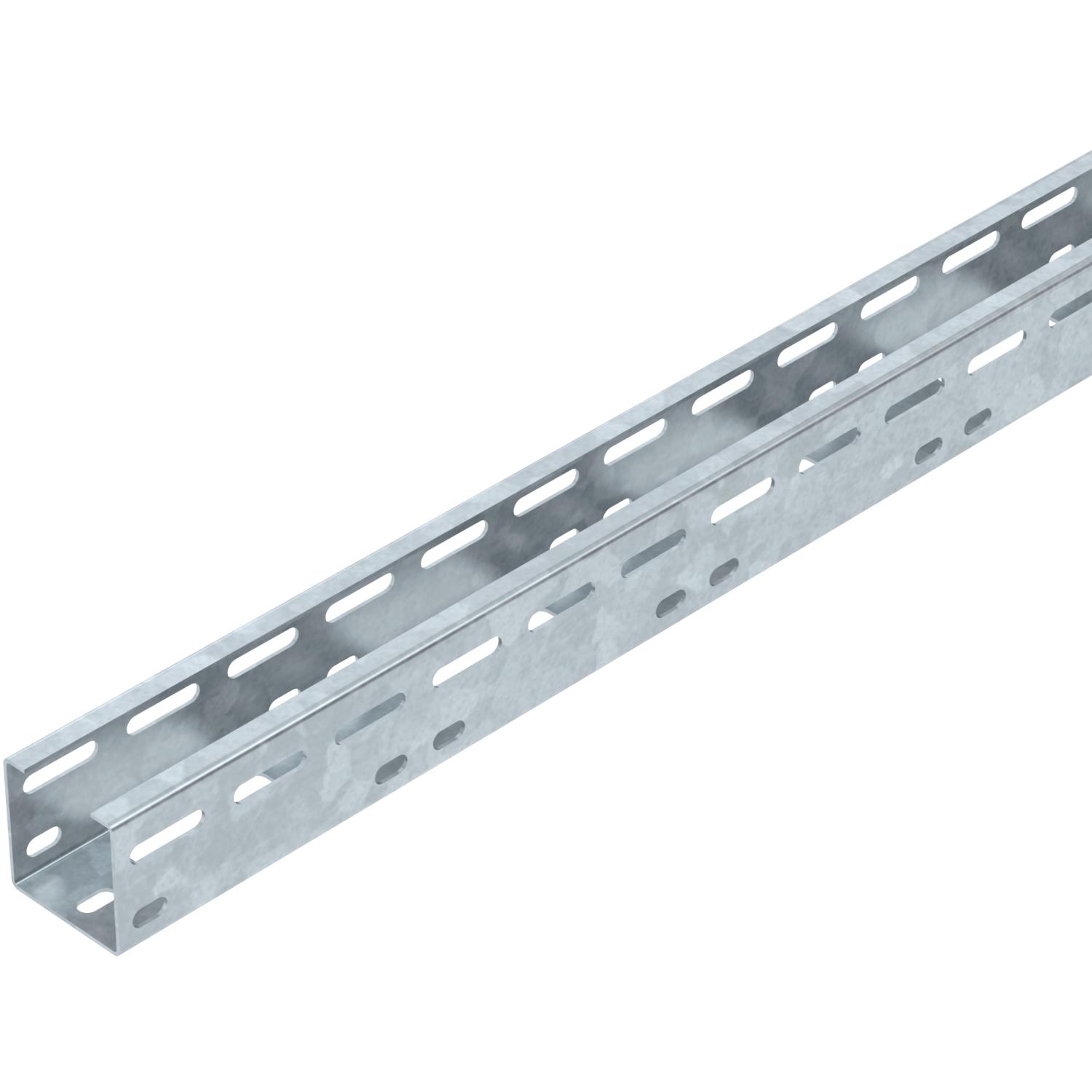

Sistem de minicanal AZ 50 FT, fără decupare laterală

Nr. art. / Tip	6076149 / AZK A 050 FT

Lungime	3000 mm

Lăţimea	50 mm

Grosimea tablei	1,5 mm

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

Minicanal AZ cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Amprenta CO2 (GWP) de la leagăn la poartă	3,963 kg CO2e / 1 Metru
Culoare	zinc
Desenul găurii NATO	nu

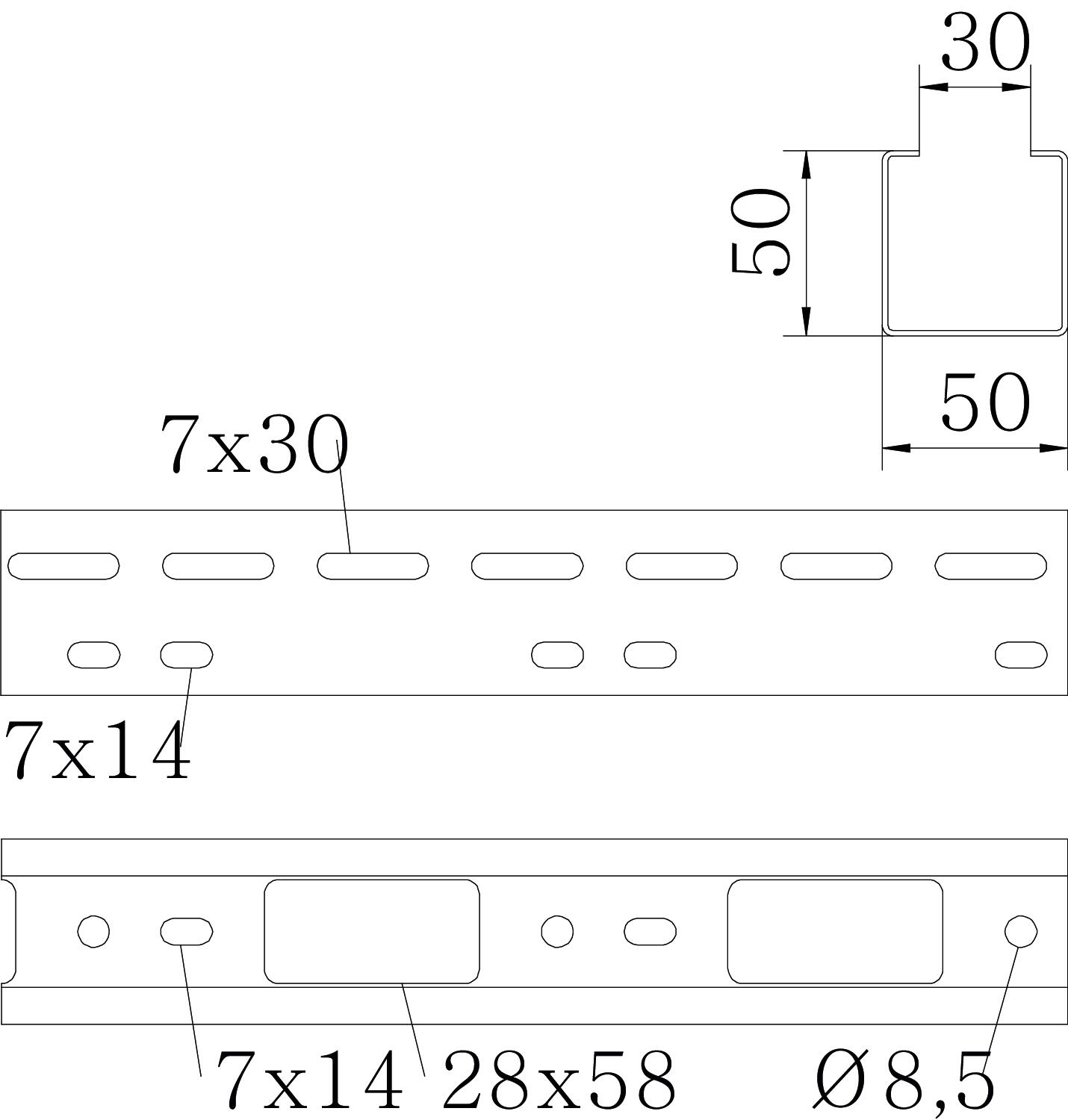

Dimensiune	50x50x3000
Distanţa dintre reazeme 1,0 m	3 kN/m
Distanţa dintre reazeme 1,5m	2,5 kN/m
Distanţa dintre reazeme 2,0m	1,7 kN/m
Distanţa dintre reazeme 2,5m	0,85 kN/m
Distanţa dintre reazeme 3,0m	0,5 kN/m
Execuţie legătură	fără piesă de legătură
Grosimea tablei	1,5 mm
Înălţime	50 mm

Lăţimea	50 mm
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	2500 mm²
Secţiune utilă	25 cm²
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	nu

Date tehnice

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
AZK A 050 FT	3000 mm	50 mm	1,5 mm	nu	6076149	m	3 m

Accesorii

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară 50 FT	VF AZK FT	6066550	Bucată	25 Bucată
Inel de protecţie a cablului 915 PE	KSR-915 PE	6066704	Bucată	25 Bucată
Inel de protecţie a cablului 910 PE	KSR-910 PE	6066712	Bucată	25 Bucată
Capac cu zăvoare DD	AZDMD 50 DD	6080154	m	3 m
