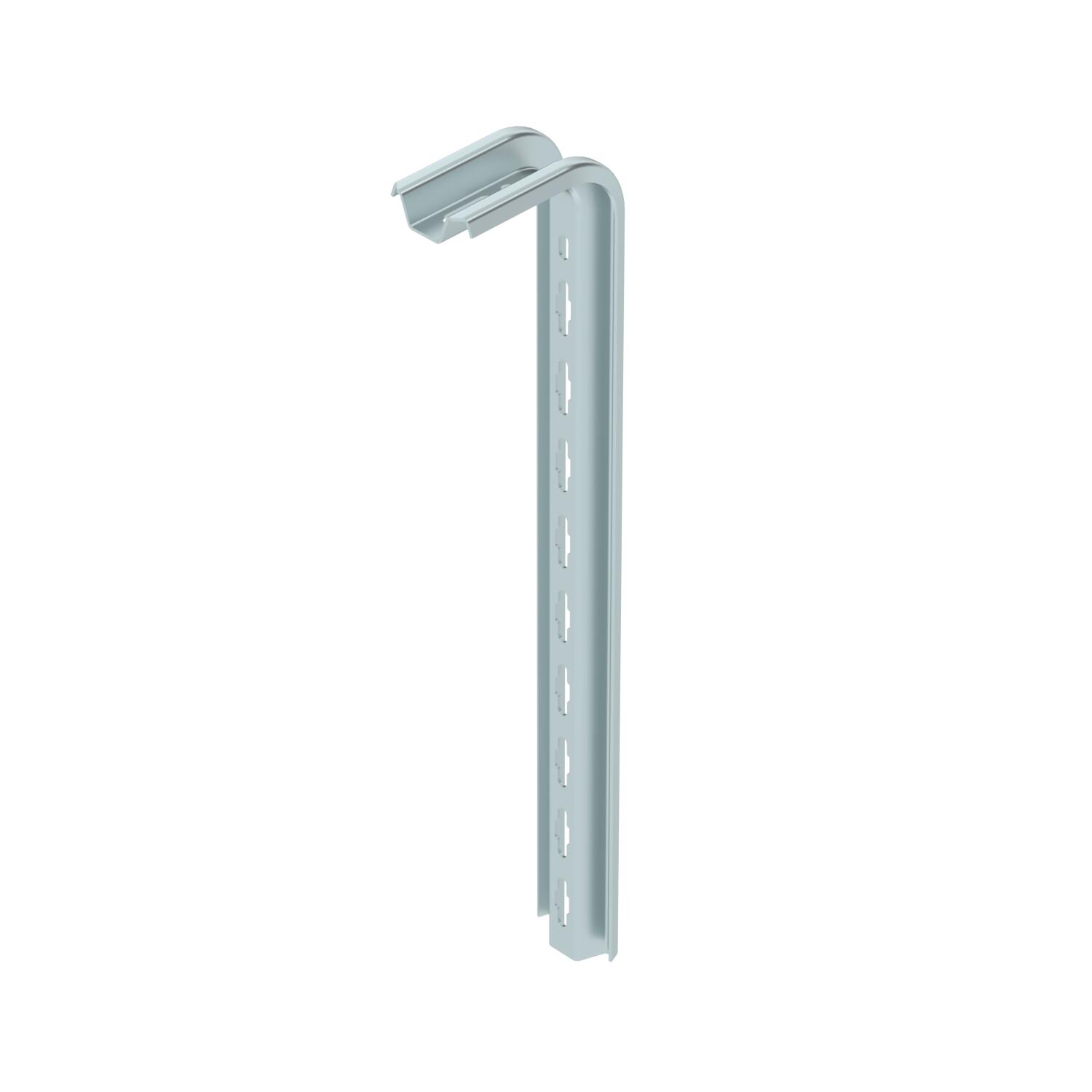

Stâlp de suspendare TP FS
Nr. art. 6364349 | EAN 4012196199396
- Descrierea produsului
-
Descrierea produsuluiStâlp TP pentru fixarea pe tavane orizontale din beton.
În cazul în care fixaţi profilul pe perete sau îl înşurubaţi în opoziţie, în scopul rigidizării capătului, trebuie să utilizaţi mereu, din motive de stabilitate, un distanţier de tipul DS 4.
Important: a se utiliza drept consolă numai până la o lungime de 345 mm.
-
- Date tehnice
-
Date tehnice

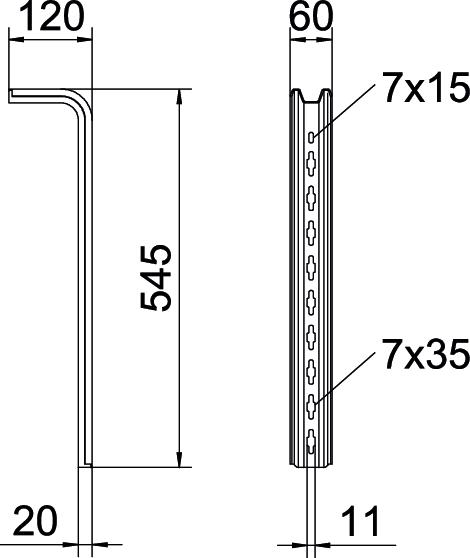

Amprenta CO2 (GWP) de la leagăn la poartă 2,0443 kg CO2e / 1 Bucată Culoare zinc Dimensiune L545mm Dimensiune L 545 mm Dimensiunea H 120 mm Înălţime 120 mm Lăţimea 60 mm Lungime 545 mm Material Oţel Menținerea în funcțiune nu Suprafaţă zincat în bandă Variantă Profil S Date tehnice
Diagramă de încărcare pentru stâlp TP tip TPS
-
Îndoirea capătului stâlpului de montaj la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Lungime consolă în mm
-
Curbă de încărcare cu lungimi ale stâlpilor în mm
-
- Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac de protecţie
TPS KS OR 6364625 10 Bucată
Şurub cu cap semirotund cu şaibă şi piuliţă F
FRS 10x25 TPS F 6407536 50 Bucată
Şurub cap hexagonal cu piuliţă hexagonală, şaibă zimţată și piuliță M 10
SKS 10x60 F 6408516 20 Bucată
Distanţier FS
DS 4 FS 6416551 20 Bucată - Materiale de descărcat
-
