Stâlp de suspendare US 5 A4
Nr. art. 6341221 | EAN 4012196815715
- Descrierea produsului
-

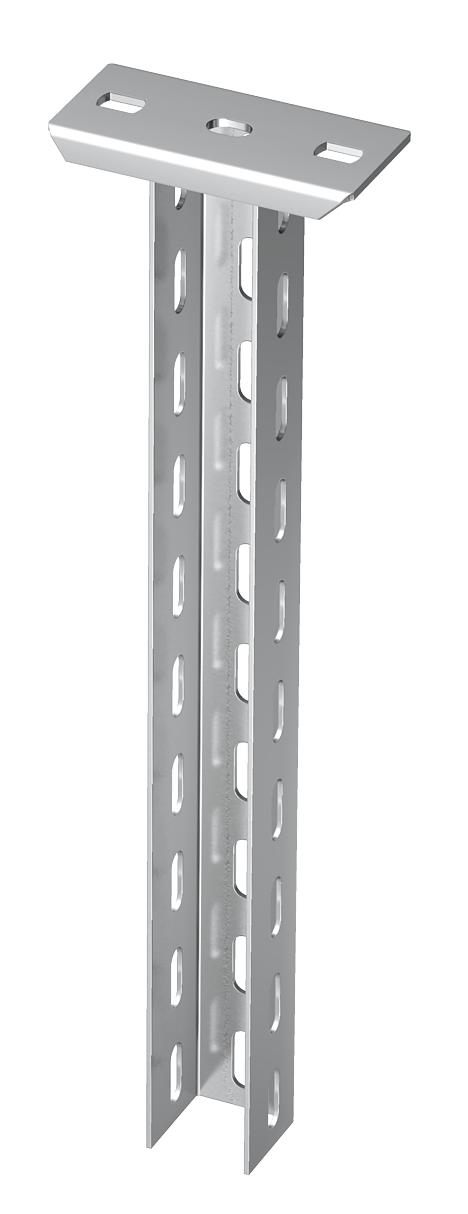

Descrierea produsuluiMontant suspendat (profil U) cu flanşă sudată.
Pentru fixarea pe tavane orizontale din beton şi suporţi din oţel. Pentru lătimi ale consolei de 400 mm sau mai mult, sau în cazul în care consola este montată la capătul unui suport suspendat, recomandăm utilizarea distantierului, tip 45 DSK.
-
- Date tehnice
-
Date tehnice
Amprenta CO2 (GWP) de la leagăn la poartă 8,6841 kg CO2e / 1 Bucată Culoare oţel inoxidabil Dimensiune 50x50x500 Grosime material 2,5 mm Înălţime 50 mm Lăţimea 50 mm Lungime 500 mm lungimea consolei 200 5,75 kN lungimea consolei 400 3,1 kN lungimea consolei 600 2,2 kN Material Oţel superior, inoxidabil 1.4571 Menținerea în funcțiune nu Sarcină de tracțiune maximă 10 kN Suprafaţă luminos, reprelucrat Variantă Profil U Date tehnice
Diagramă încărcare montant U tip US 5 K VA
-
Îndoirea capătului stâlpului de montaj la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Lungime consolă în mm
-
Curbă de încărcare cu lungimi ale stâlpilor în mm
-
- Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac de protecţie
US 5 KS OR 6338462 20 Bucată
Şurub cu cap semirotund cu şaibă şi piuliţă A4
FRS 10x25 A4 6407524 50 Bucată
Şurub cu cap hexagonal cu şaibă şi piuliţă VA
SKS 10x80 A4 6418248 20 Bucată - Materiale de descărcat
-
