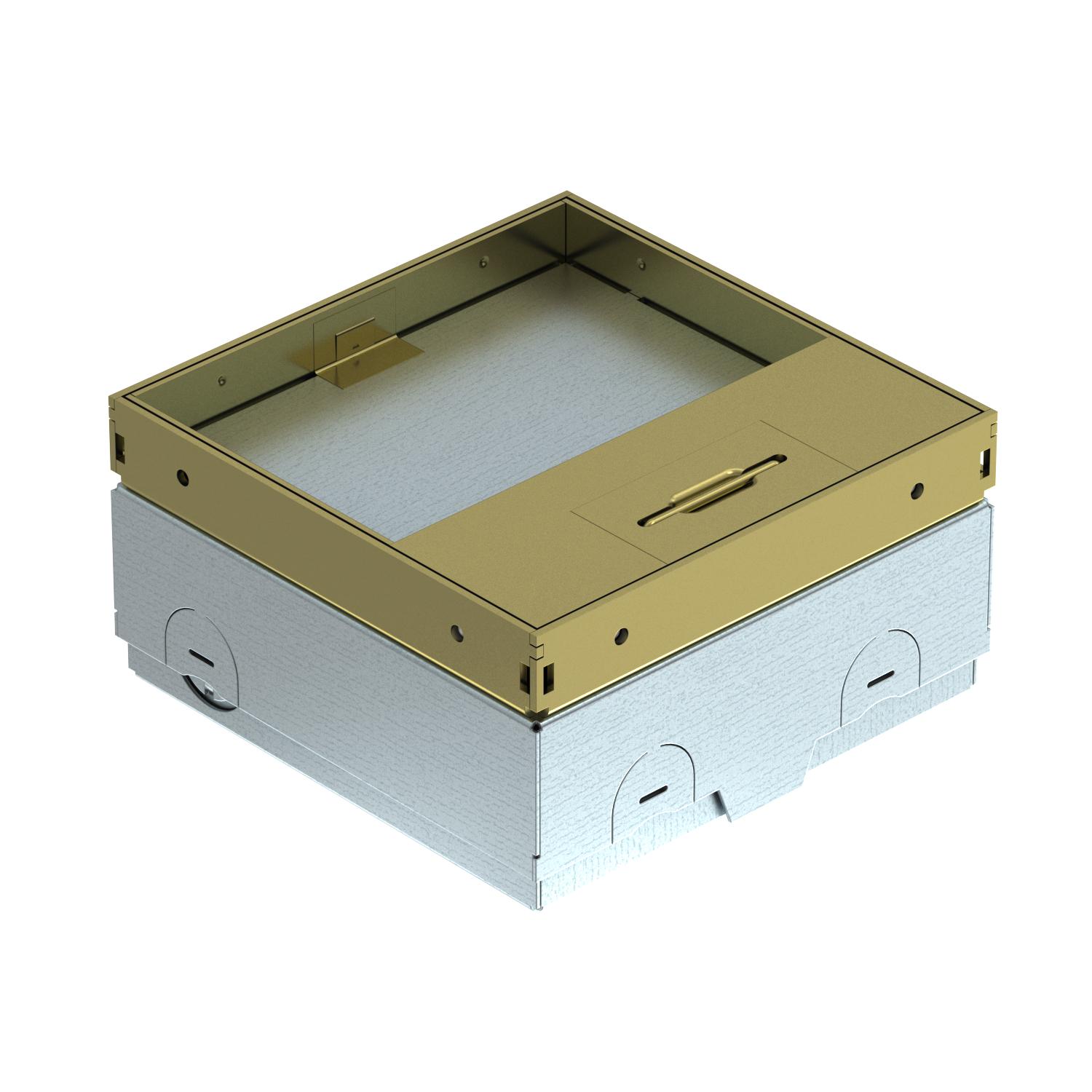

UDHOME-ONE floor socket, with floor covering recess, freely equippable, brass
Nr. art. 7368286 | EAN 4012196874620
- Descrierea produsului
-
Descrierea produsuluiSquare floor socket for use in dry-care systems and screed floors in indoor areas. Installation housing with pre-marked insertion openings for pipes (M20/M25). Cover adjustable to top edge of floor covering using four height-adjustment supports. The minimum installation depth is 75 mm, the height-adjustment range + 30 mm. Frame and cover made of brass and visible in the floor covering. Cover with floor covering recess. The load-bearing capacity of 15 kN is only guaranteed when in an unused state. Empty housing for one Modul 45® installation device and one data socket. When delivered, the item is closed with a blanking plate.
When installing a double VDE/NF socket through a mounting support, the use of an angular connector is only possible at an installation height of at least 90 mm. Use straight connectors for lower installation heights.
-
- Date tehnice
-
Date tehnice

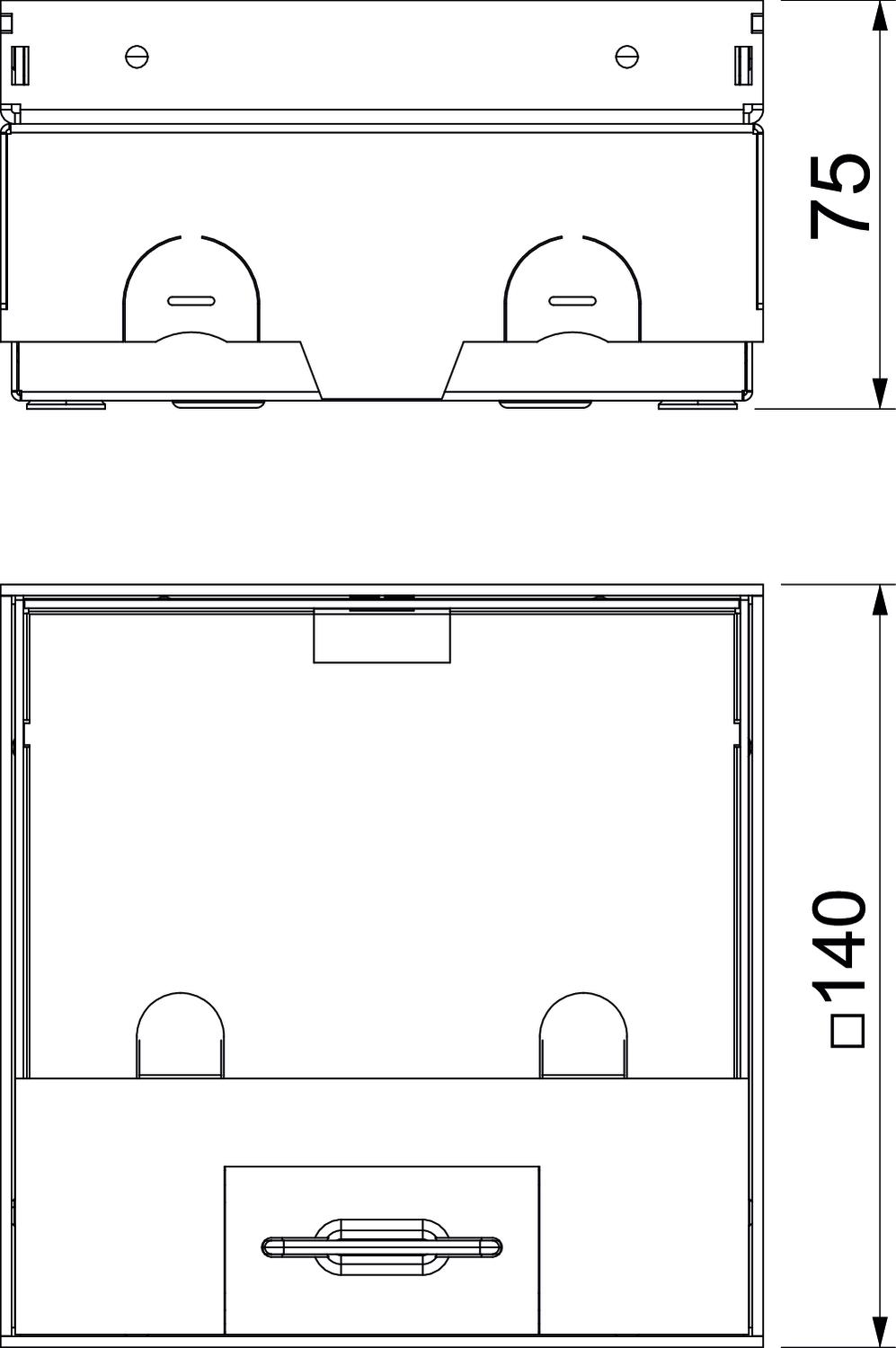

Adecvat pentru canal în pardoseală acoperit de şapă nu Adecvat pentru canal în pardoseală, la nivelul şapei, închis nu Amprenta CO₂ (GWP) de la leagăn la poartă 9,5394 kg CO₂e / 1 Bucată Certificări VDE Cotă pardoseală max. 105 mm Cotă pardoseală min. 75 mm cu degajare în pardoseală da Dimensiune 140x140x75 Domeniu de montaj în stare de utilizare 6.101.1 îngrijire pardoseală uscată Domeniu în șapă în stare nefolosită 6.101.1 îngrijire pardoseală uscată Execuţia capacului Decupaj în pardoseală Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 15 mm Înălţime 75 mm Încărcare verticală, suprafață mare până la 15.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat la echipare Carcasă goală Lăţimea 140 mm Lungime 140 mm Material alamă Mecanism de deschidere Mâner Numărul aparatelor montabile 2 Posibilitate de montare a unei garnituri nu Potrivit pentru canale de pardoseală nu Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Ramă de protecție în pardoseală nu Recomandat pentru îngrijirea umedă nu Suport aparate pentru montaj pe paharele de aparate nu Versiune pentru încărcări grele nu - Toate tipurile
- Materiale de descărcat
-
Specificații UDHOME-ONE GM15 / 7368286 , 0.26MB , pdfFișă date de siguranță UDHOME-ONE GM15 / 7368286 , 0.05MB , pdfDeclarație de conformitate UE UDHOME-ONE GM15 / 7368286 , 0.11MB , pdfREACH Declarație de conformitate UDHOME-ONE GM15 / 7368286 , 0.13MB , pdfRoHS Declarație de conformitate UDHOME-ONE GM15 / 7368286 , 0.09MB , pdfAutorizație de utilizare VDE symbol approval electrical installation trunking system , 0.34MB , pdfInstrucțiuni de montaj Floor socket UDHOME-ONE M45 , 10.40MB , pdf
