UDHOME-ONE floor socket, without floor covering recess, single VDE socket, stainless steel
Nr. art. 7368288 | EAN 4012196874637
- Descrierea produsului
-

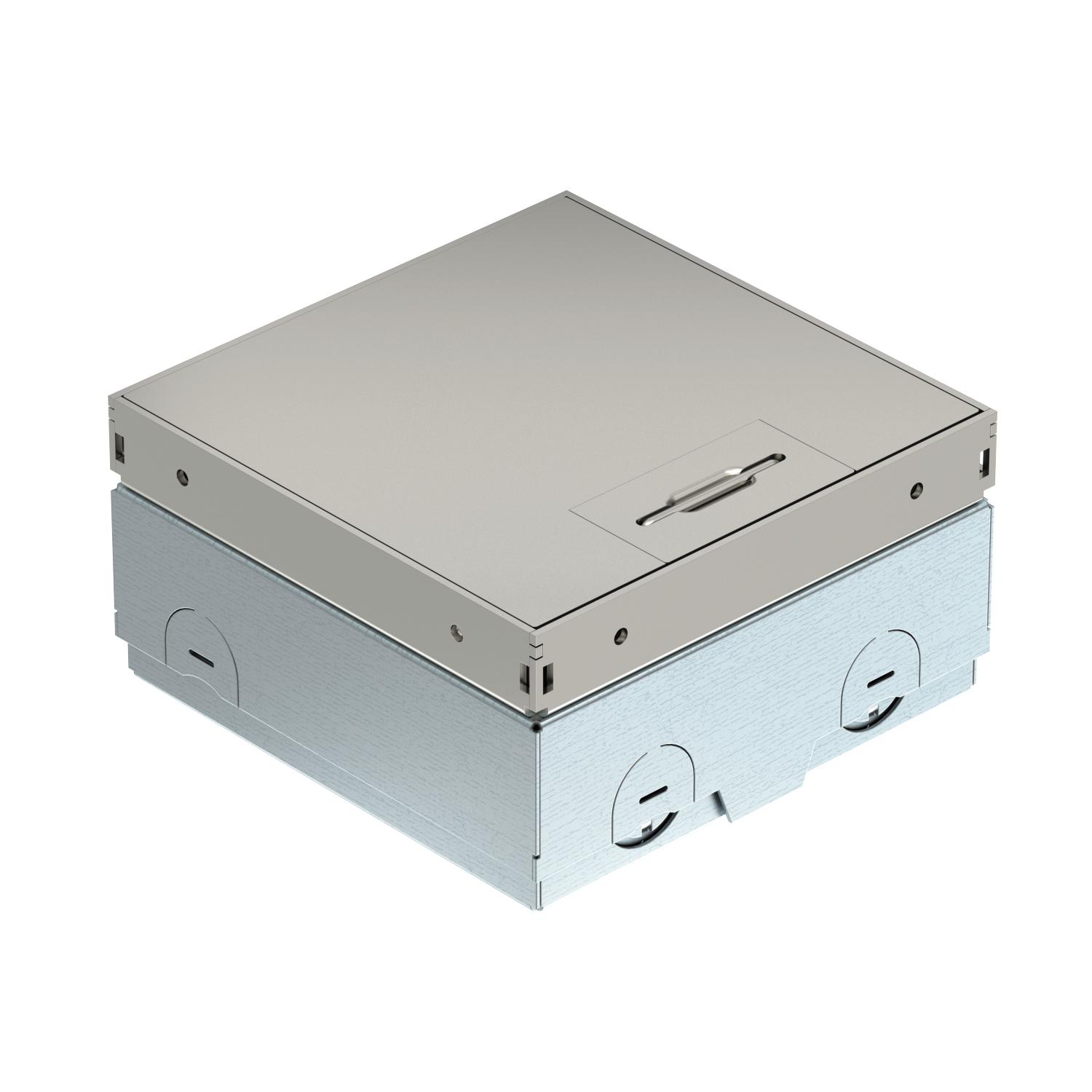

Descrierea produsuluiSquare floor socket for use in dry-care systems and screed floors in indoor areas. Installation housing with pre-marked insertion openings for pipes (M20/M25). Cover adjustable to top edge of floor covering using four height-adjustment supports. The minimum installation depth is 75 mm, the height-adjustment range +30 mm. Frame and cover made of stainless steel and visible in the floor covering. Cover with decorative plate. The load-bearing capacity of 15 kN is only guaranteed when in an unused state. A protective contact socket (VDE) is included in the delivery. A data socket can optionally be installed in the data technology plate. When delivered, the item is closed with a blanking plate.
-
- Date tehnice
-
Date tehnice

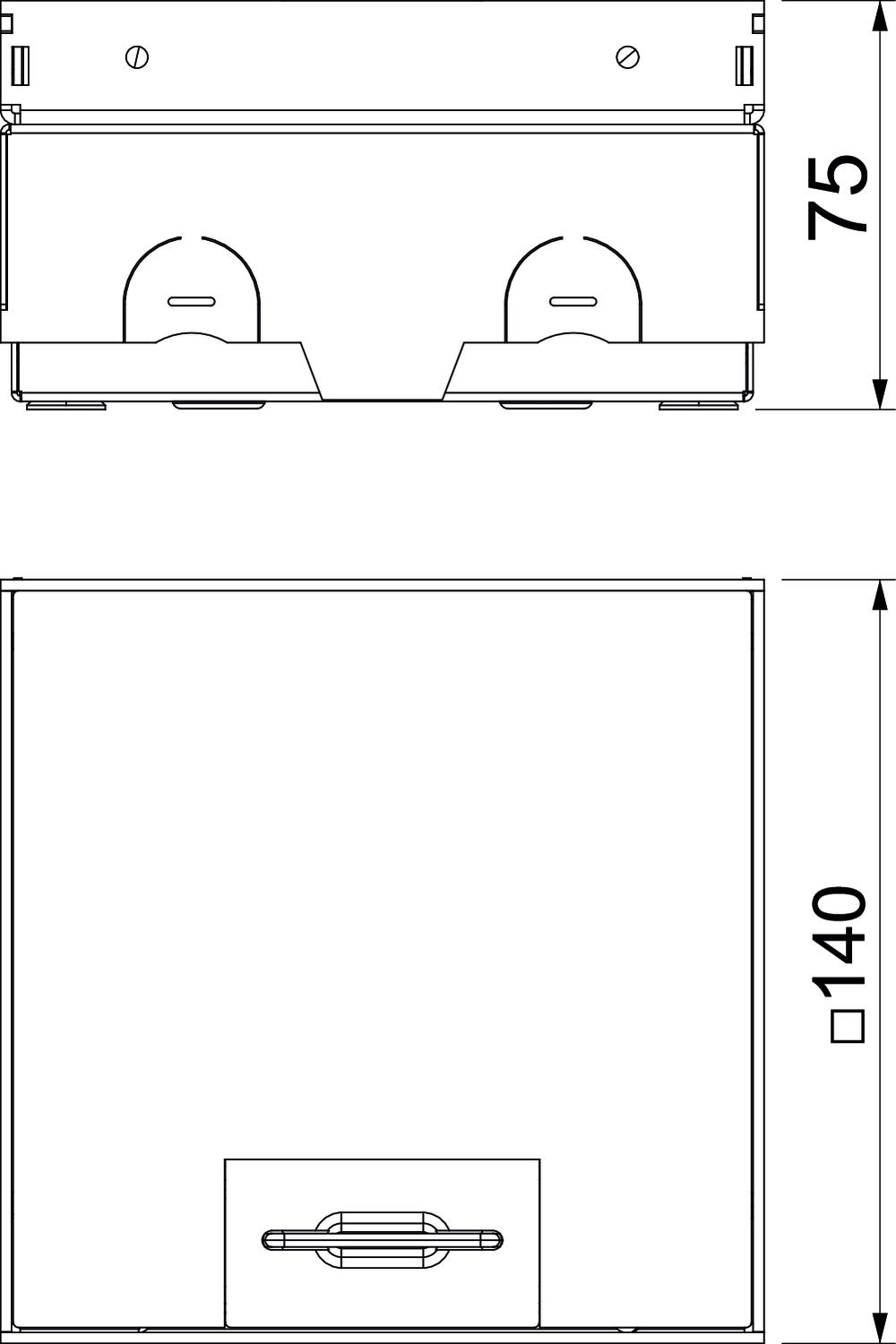

Adâncime de montare 75 mm Adecvat pentru canal în pardoseală acoperit de şapă nu Adecvat pentru canal în pardoseală, la nivelul şapei, închis nu Amprenta CO₂ (GWP) de la leagăn la poartă 11,8487 kg CO₂e / 1 Bucată Certificări VDE Cotă pardoseală max. 105 mm Cotă pardoseală min. 75 mm cu degajare în pardoseală nu Dimensiune 140x140x75 Domeniu de montaj în stare de utilizare 6.101.1 îngrijire pardoseală uscată Domeniu în șapă în stare nefolosită 6.101.1 îngrijire pardoseală uscată Domeniul de reglare în înălțime max. 105 mm Domeniul de reglare în înălțime min. 75 mm Execuţia capacului Placă decorativă Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Înălţime 75 mm Încărcare verticală, suprafață mare până la 15.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat la echipare Priză VDE simplă Lăţimea 140 mm Lungime 140 mm Material Oţel inoxidabil Mecanism de deschidere Mâner Numărul aparatelor montabile 2 Numărul de prize SCHUKO 1 Posibilitate de montare a unei garnituri nu Potrivit pentru canale de pardoseală nu Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Ramă de protecție în pardoseală nu Recomandat pentru îngrijirea umedă nu Suport aparate pentru montaj pe paharele de aparate nu Variantă pătrat Versiune pentru încărcări grele nu - Toate tipurile
- Materiale de descărcat
-
Specificații UDHOME-ONE GV V / 7368288 , 0.23MB , pdfFișă date de siguranță UDHOME-ONE GV V / 7368288 , 0.05MB , pdfDeclarație de conformitate UE UDHOME-ONE GV V / 7368288 , 0.11MB , pdfREACH Declarație de conformitate UDHOME-ONE GV V / 7368288 , 0.13MB , pdfRoHS Declarație de conformitate UDHOME-ONE GV V / 7368288 , 0.13MB , pdfAutorizație de utilizare VDE symbol approval electrical installation trunking system , 0.34MB , pdfInstrucțiuni de montaj Floor socket UDHOME-ONE M45 , 10.40MB , pdf
