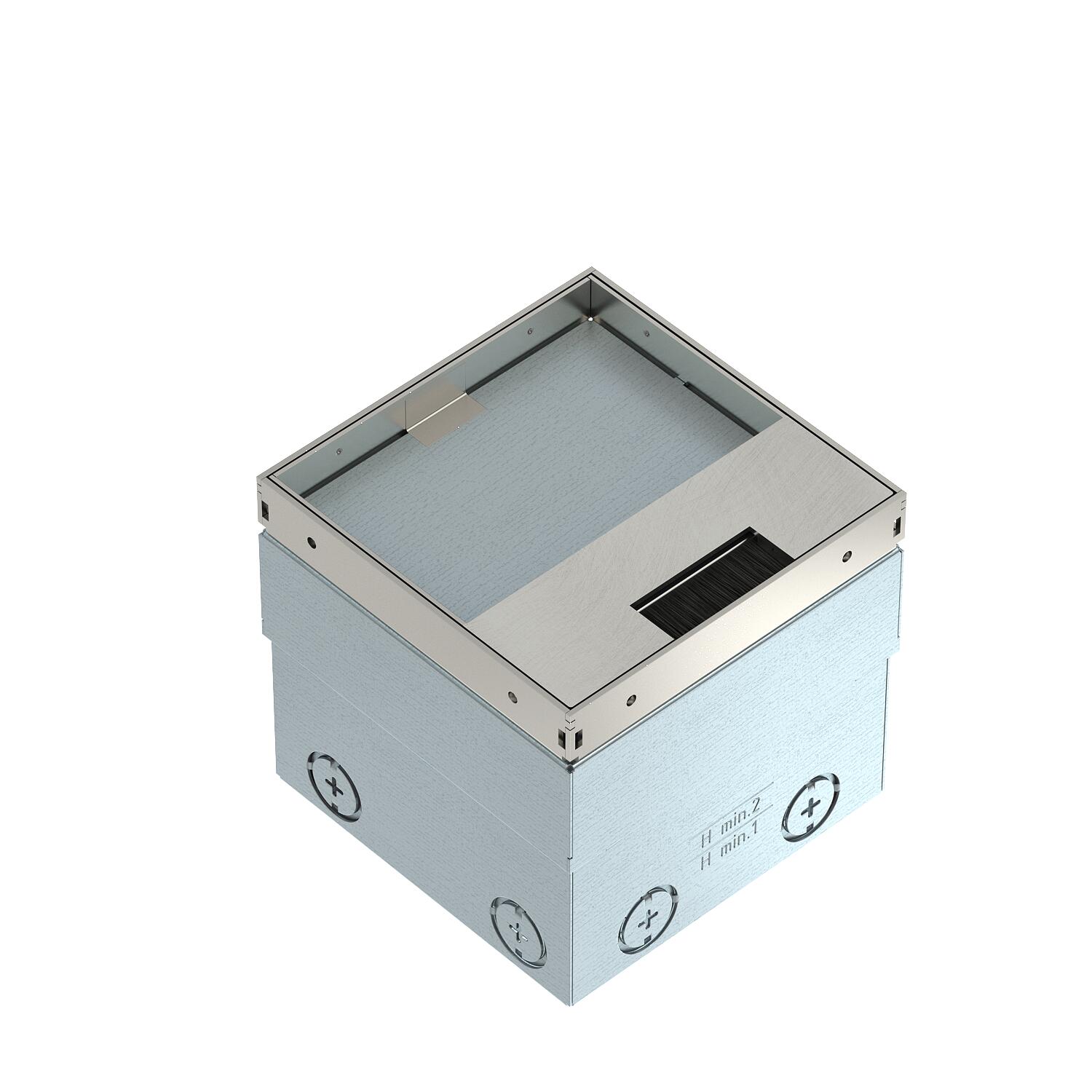

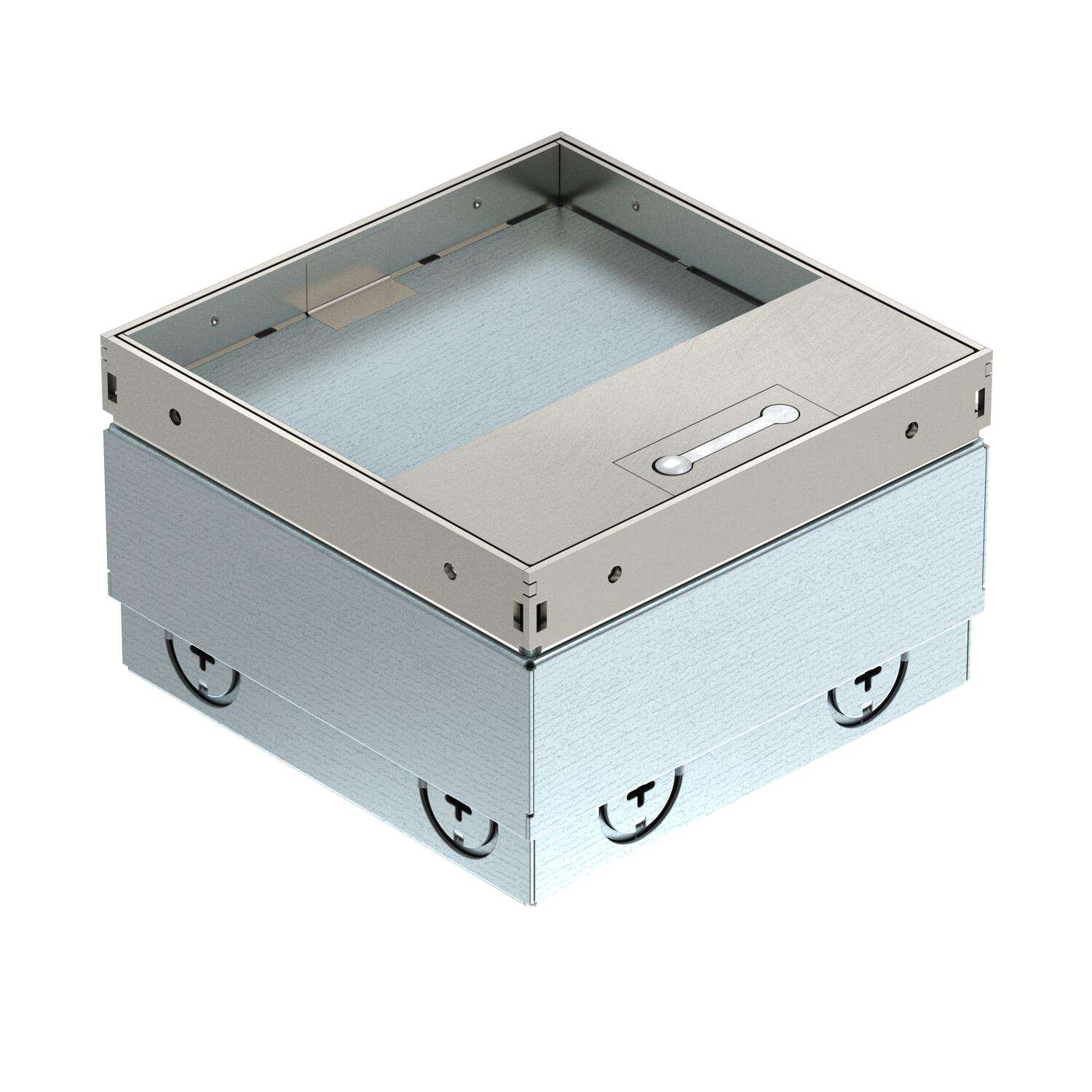

UDHOME2 floor socket, with brush outlet, with floor covering recess, unequipped, stainless steel
Nr. art. 7368353 | EAN 4012197366810
- Descrierea produsului
-
Descrierea produsuluiSquare floor socket for use in dry-care cavity and screed floors in indoor areas. Installation housing with pre-marked insertion openings for pipes (M20/M25). Cover adjustable to top edge of floor covering using four height-adjustment supports. The minimum installation depth is 110 mm, the height-adjustment range 25 mm. Frame and cover made of stainless steel and visible in the floor covering. Cover with floor covering recess and brush bar for cable routing. The load-bearing capacity of 15 kN is only guaranteed when in an unused state. Empty housing for up to 2 Modul 45® devices in the mounting support and 2 data sockets in the optional data technology support.
-
- Date tehnice
-
Date tehnice

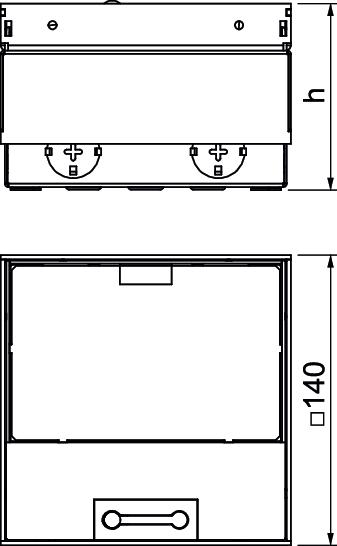

Adâncime de montare 110 mm Adecvat pentru canal în pardoseală acoperit de şapă nu Adecvat pentru canal în pardoseală, la nivelul şapei, închis nu Certificări VDE Cotă pardoseală max. 135 mm Cotă pardoseală min. 110 mm cu degajare în pardoseală da Dimeniune nominală pentru coloane de instalații 2 Dimensiune 140x140x110 Dimensiune largă în exterior 140 mm Dimensiunea h 110 mm Domeniu de montaj în stare de utilizare 6.101.1 îngrijire pardoseală uscată Domeniu în șapă în stare nefolosită 6.101.1 îngrijire pardoseală uscată Domeniul de reglare în înălțime max. 135 mm Domeniul de reglare în înălțime min. 110 mm Execuţia capacului Decupaj în pardoseală Execuția fixării de cablu Șină de perie Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 15 mm Înălţime 110 mm Înălțimea șapei max. 135 mm Înălțimea șapei min. 110 mm Încărcare verticală, suprafață mare până la 15.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat la echipare Carcasă goală Lăţimea 140 mm Lățimea dimensiunii instalației 144 mm Lungime 140 mm Lungimea dimensiunii exterioare 140 mm Lungimea dimensiunii instalației 144 mm Material Oţel superior, inoxidabil 1.4307 Număr de introduceri 8 Numărul aparatelor montabile 2 Posibilitate de montare a unei garnituri nu Potrivit pentru canale de pardoseală nu Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Potrivit pentru utilizare în exterior nu Ramă de protecție în pardoseală nu Recomandat pentru îngrijirea umedă nu Suport aparate pentru montaj pe paharele de aparate nu Suprafaţă luminos, reprelucrat Variantă pătrat Versiune pentru încărcări grele nu - Toate tipurile
- Materiale de descărcat
-
Specificații UDHOME2 BN15 / 7368353 , 0.29MB , pdf
