Unitate de canal pentru GES4, înălţime 40-140 mm 2400 | 300 | 40 | 140 | 3

Unitate de canal pentru GES4, înălţime 40-140 mm

Nr. art. 7424120 | EAN 4012195243458

Nr. art. / Tip	7424120 / OKA-G30040140D4

Lungime	2400 mm

Lăţimea	300 mm

Înălțimea canalului min.	40 mm

Înălțimea canalului max.	140 mm

Capace	3

Descrierea produsului

Descrierea produsului

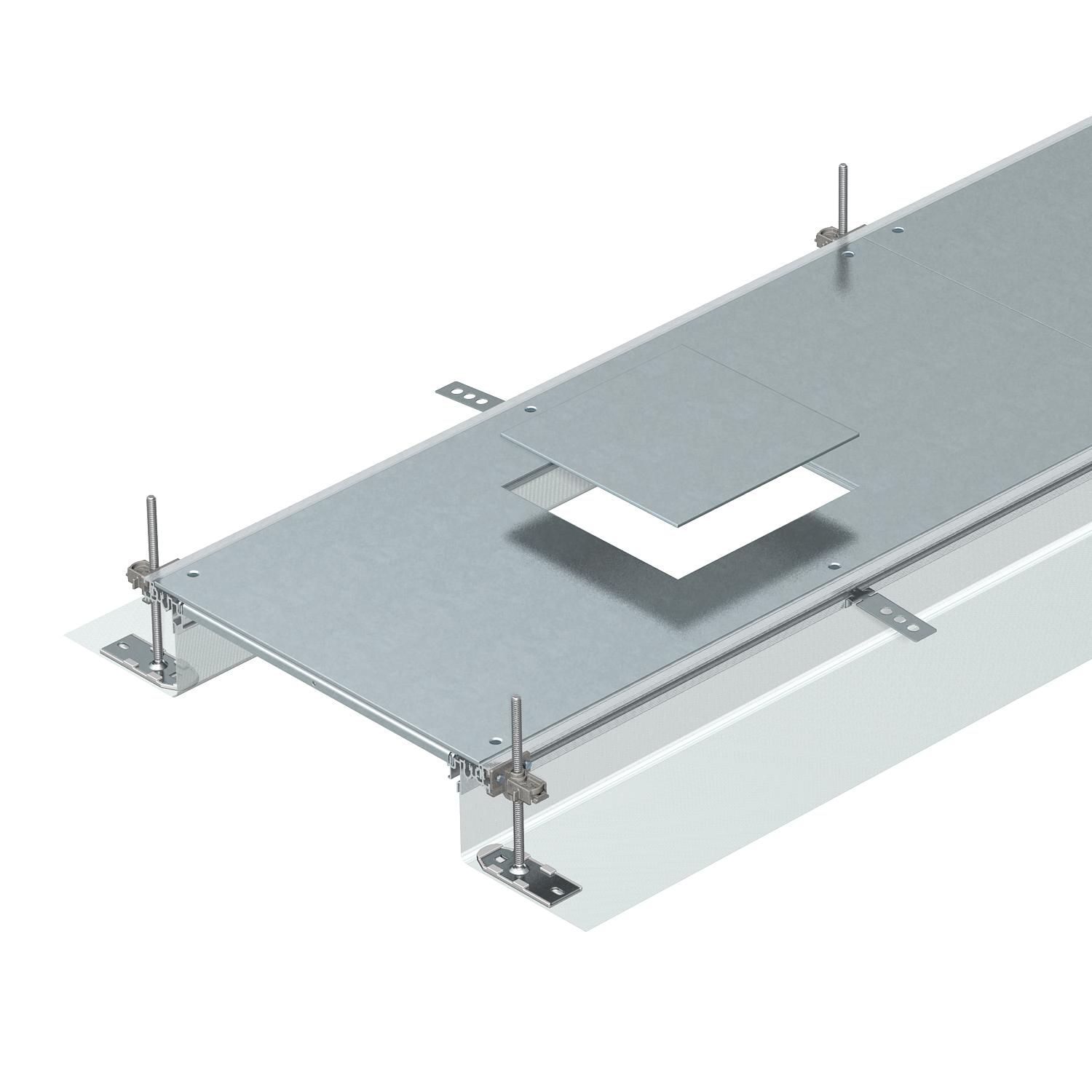

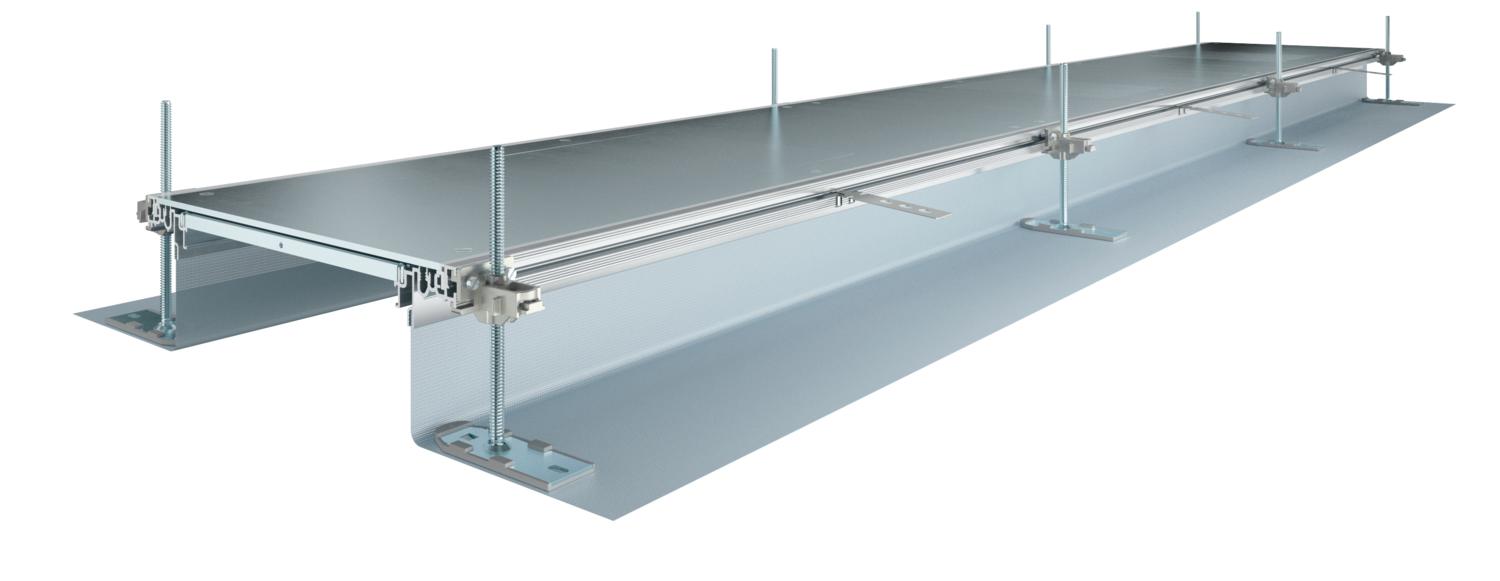

Unitate de canal gata de montaj cu 3 sau 6 capace pentru montaj aparate pentru conducerea cablurilor şi montarea de unităţi de montaj cu mărimea nominală 4, compusă din două profile laterale cu perete lateral flexibil ataşat din plasă de sârmă, profile de contact pentru stratul acoperitor de pardoseală 4 mm şi capac canal cu deschidere de montaj închisă cu capac orb. Pachetul de livrare cuprinde 6 corniere de fixare reglabile în înălţime, 6 ancore pentru şapă şi 3 etanşări ale îmbinărilor dintre capace la o lăţime nominală a canalului de 300 sau 3 etanşări ale îmbinărilor dintre capace la o lăţime nominală a canalului de 400 şi 6 susţineri ale îmbinărilor dintre capace la o lăţime nominală a canalului 500 sau 600. Unităţile de reglare în înălţime necesare în mod obligatoriu (vă rugăm să ţineţi cont de înălţimea de reglare) pentru susţinerile îmbinărilor dintre capace 400, 500 şi 600 nu sunt cuprinse în pachetul de livrare, vă rugăm să comandaţi separat. La livrare, capacele canalului sunt înşurubate.

Cu capace de instalare ale dispozitivului înșurubabile, fiecare cu o deschidere de instalare pentru o unitate pătrată de instalare cu dimensiunea nominală 4.

Date tehnice

Date tehnice

Adecvat pentru rost de dilataţie	nu
Amprenta CO2 (GWP) de la leagăn la poartă	56,2366 kg CO2e / 1 Metru
Capac deschidere de montaj	da
Capac detaşabil	da
Capace	3
Cu egalizare a potențialului	nu
Cu orificiu de conectare	da
Cu perete despărţitor	nu
Cu proeminenţă	da
Decuplabil	da
Deschidere de montaj	pentru ramă cu capac
Deschidere de montaj	pătrat
Dimeniune nominală pentru coloane de instalații	4
Dimensiune	2400x300x140

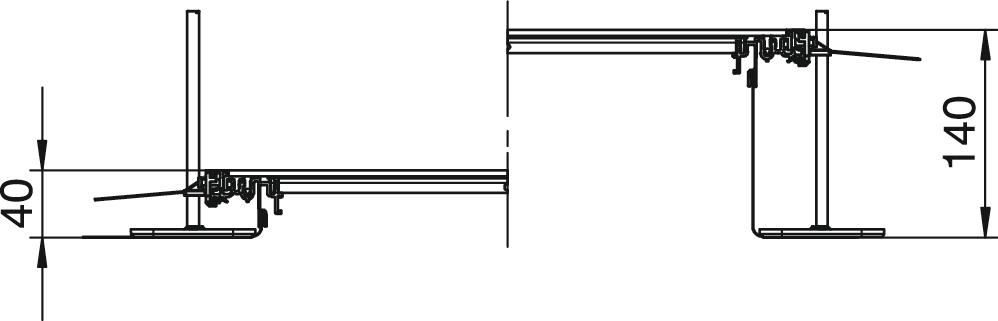

Domeniul de reglare în înălțime max.	140 mm

Domeniul de reglare în înălțime min.	40 mm
Fixarea capacului cu blocare	nu
Grosimea materialului pentru capac	4
Înălțimea canalului max.	140 mm
Înălțimea canalului min.	40 mm
Înălţimea minimă a şapei	40
Lăţimea	300 mm
Lungime	2400 mm
Material	Oţel
Numărul de unităţi de montaj prevăzute	3
Orificiu de montaj pentru doză pe pardoseală	nu
Placă a bazei	nu
Posibilitate de montare a unei garnituri	da
Suprafaţă	zincat în bandă

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Înălțimea canalului min.	Înălțimea canalului max.	Capace	Nr. art.	Cantitate	cea mai mică unitate de vânzare
OKA-G30040140D4	2400 mm	300 mm	40 mm	140 mm	3	7424120	m	2,4 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare

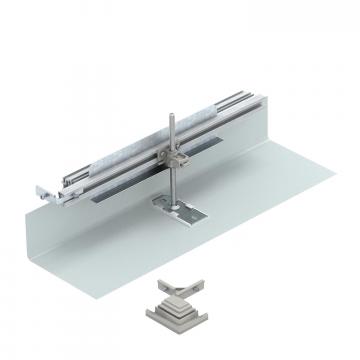

Set de construcţie pentru ramificaţie unghiulară spre stânga, înălţimea 40-150 mm	OKA-G30040150FBL	7423952	Bucată	1 Bucată

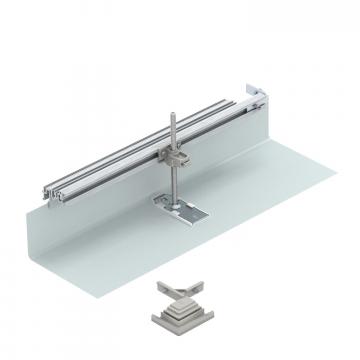

Set de construcţie pentru ramificaţie unghiulară spre dreapta, înălţimea 40-150 mm	OKA-G30040150FBR	7423972	Bucată	1 Bucată
Piesă de capăt pentru canal, înălţime 40-150 mm	OKA-G30040150ES	7424282	Bucată	1 Bucată
Set de construcţie pentru ramificaţia T şi în cruce a canalului	OKA FB2 TX	7424821	Bucată	1 Bucată
Unitate reglabilă în înălţime pentru susţinerea îmbinărilor dintre capace, pentru înălţimi ale canalului cuprinse între 40 -70 mm	NE DSU2 4030	7424840	Bucată	3 Bucată
Unitate reglare înăltime pentru sustinere îmbinări capace, înăltime canal 60-110 mm	NE DSU2 6050	7424842	Bucată	3 Bucată
Clemă de împământare	8AWR	6288704	Bucată	10 Bucată

Accesorii pentru montaj

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Perete de separaţie 60 FS	TSG 60 FS	6062068	m	3 m
Perete de separaţie 85 FS	TSG 85 FS	6062114	m	3 m
Perete de separaţie 110 FS	TSG 110 FS	6062122	m	3 m
Perete de separaţie 135 FS	TSG 135 FS	6062132	m	3 m
Ventuză, 300 N	WZ 1029	7408634	Bucată	1 Bucată
