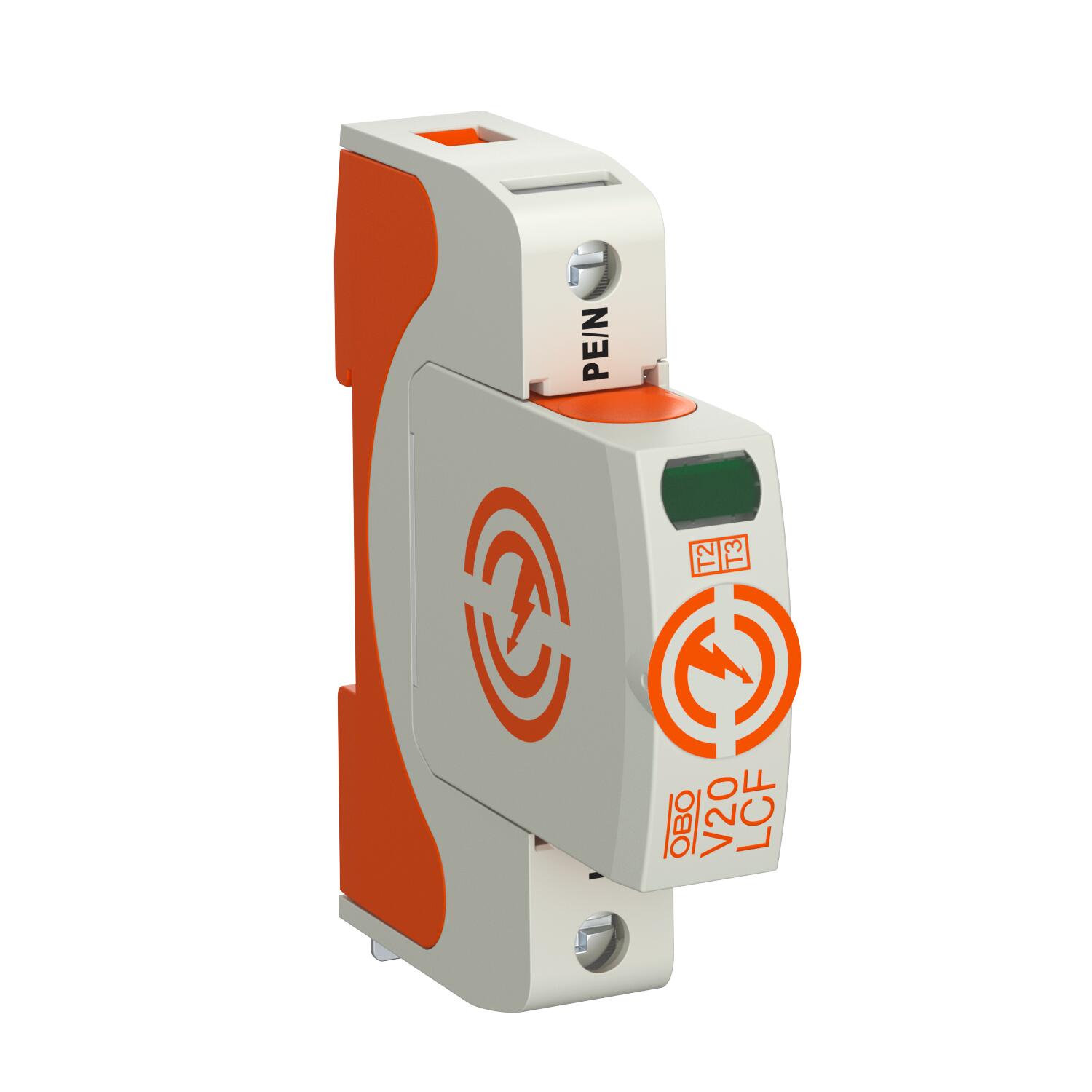

V20 surge arrester, leakage current-free, 1-pole 1 | 280 | IP20

V20 surge arrester, leakage current-free, 1-pole

Nr. art. 5095526 | EAN 4012196818754

Nr. art. / Tip

Legarea polilor

Tensiune maximă de funcţionare continuă AC

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Surge arrester, type 2

• For surge voltage protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Discharge capacity to 30 kA (8/20) per pole through a high-performance series connection of varistor and spark gap
• Modular connectable arrester with cut-off unit and visual status display
• Locking mechanism with vibration protection and voltage keying
• Plastic to UL 94 V-0
• The remote signalling variants (FS) have a potential-free changeover contact for remote signalling

Application: Equipotential bonding in main and sub-distributions.

Date tehnice

Date tehnice

Aerisit	nu
Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 2+3
Configuraţia rețelei DC	nu
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C	da
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	nu
Curent de scurgere nominal (8/20) (L-N)	20 kA
Curent maxim de descărcare (8/20 μs)	30 kA
Curent maxim de descărcare (8/20 μs) [L-N]	30 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Dimensiune	280V
Distanţă minimă	1,5 mm
Forma reţelei	nu
Interval de temperatură aplicabil max.	80 °C
Interval de temperatură aplicabil min.	-40 °C
Legarea polilor	1
Material carcasă componente de protecție la supratensiune	PA UL 94 V-0
Momentul de torsiune	4 Nm
Nivel de protectie (L-N)	≤1,5

Rezistenţa la scurt circuit	da
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	50 kA eff
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranță integrată	nu
Siguranţă maximă	160 A
SPD conform IEC 61643-1	clasa II+III
SPD conform UL 1449	Tip 4
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare (L-N)	280 V
Tensiune maximă de funcţionare continuă AC	280 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Tensiune reziduală [L-N] @ 1 kA	0,8 kV
Tensiune reziduală [L-N] @ 5 kA	1 kV
Tensiune TOV [L-N] cu mod rezistiv - 200 ms	1200 V
Tensiune TOV [L-N] cu mod rezistiv - 5 s	335 V
Tensiune TOV [L-N] cu siguranţă scăzută - 120 min	440 V
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Umiditate a aerului max.	95 %
Umiditate a aerului min.	5 %
Valoare max. a protectiei la suprasarcină	160 A gL/gG

Posibilităţi de conectare

Curent de descărcare a eclatorului (8/20 µs) [total]	30 kA
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	35 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	2 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	1,5 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	16 AWG

Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	16 AWG

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	0,6877 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)	0,6877 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Bucată
Declared Unit Quantity (LCA)	1

Toate tipurile

Toate tipurile

Tip	Legarea polilor	Tensiune maximă de funcţionare continuă AC	Tip de protecţie	Nr. art.	Cantitate	cea mai mică unitate de vânzare
V20-LCF-0-280	-	-	IP20	5095524	Bucată	1 Bucată
V20-LCF-1-280	1	280 V	IP20	5095526	Bucată	1 Bucată
V20-LCF-3-280	3	280 V	IP20	5095528	Bucată	1 Bucată
V20-LCF-4-280	4	280 V	IP20	5095529	Bucată	1 Bucată
