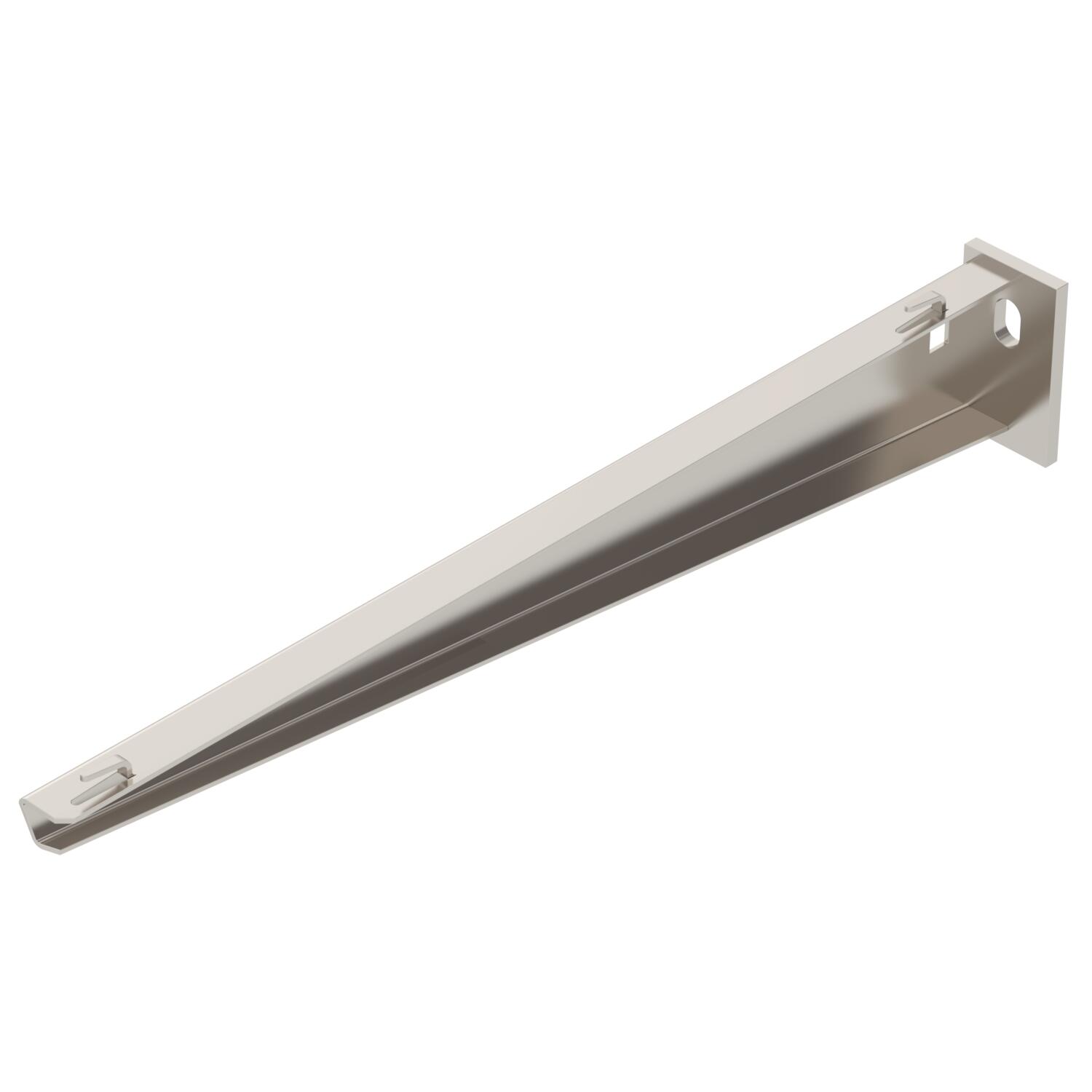

Consolă pentru perete şi pentru stâlp AWG 15
Nr. art. 6420634 | EAN 4012195058434
- Descrierea produsului
-
Descrierea produsuluiConsolă de încărcări mici pentru perete şi stâlp cu flanşă sudată pentru fixarea fără şuruburi a jgheaburilor din sârmă.
-
- Date tehnice
-
Date tehnice

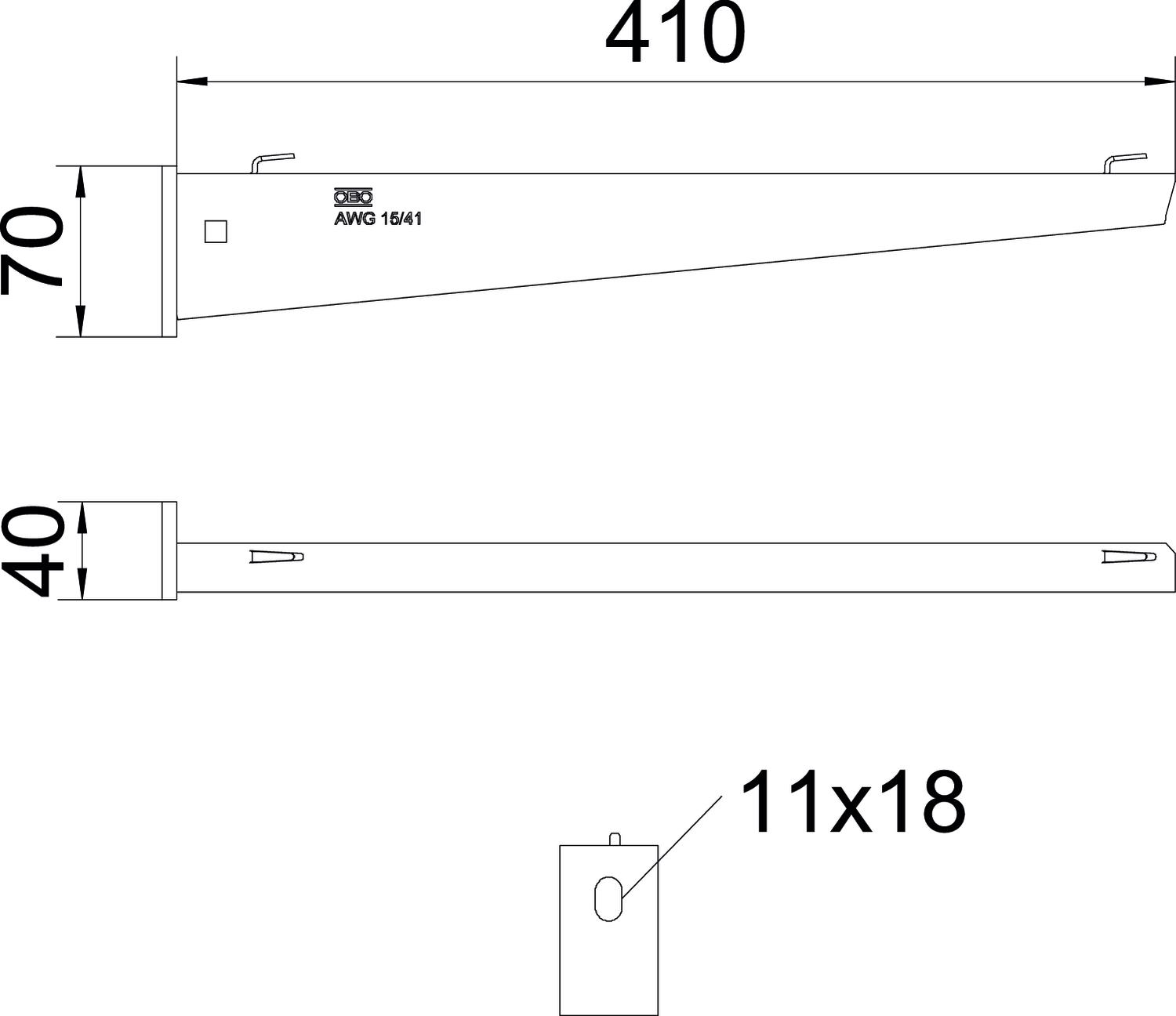

Culoare oţel inoxidabil Diametru gaură 11 mm Dimensiune B410mm Dimensiune A 40 mm Dimensiunea H 70 mm Dimensiune B 410 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,5 kN Înălţime 70 mm Lăţimea 410 mm Lungime 40 mm Material Oţel superior, inoxidabil 1.4307 Menținerea în funcțiune nu Oțel inoxidabil, băițuit da pentru lățime max. 400 mm pentru lățime min. 400 Suprafaţă luminos, reprelucrat Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW G 15
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
