Consolă pentru perete şi pentru stâlp AWG 15 A2
Nr. art. 6420640 | EAN 4012195058540
- Descrierea produsului
-

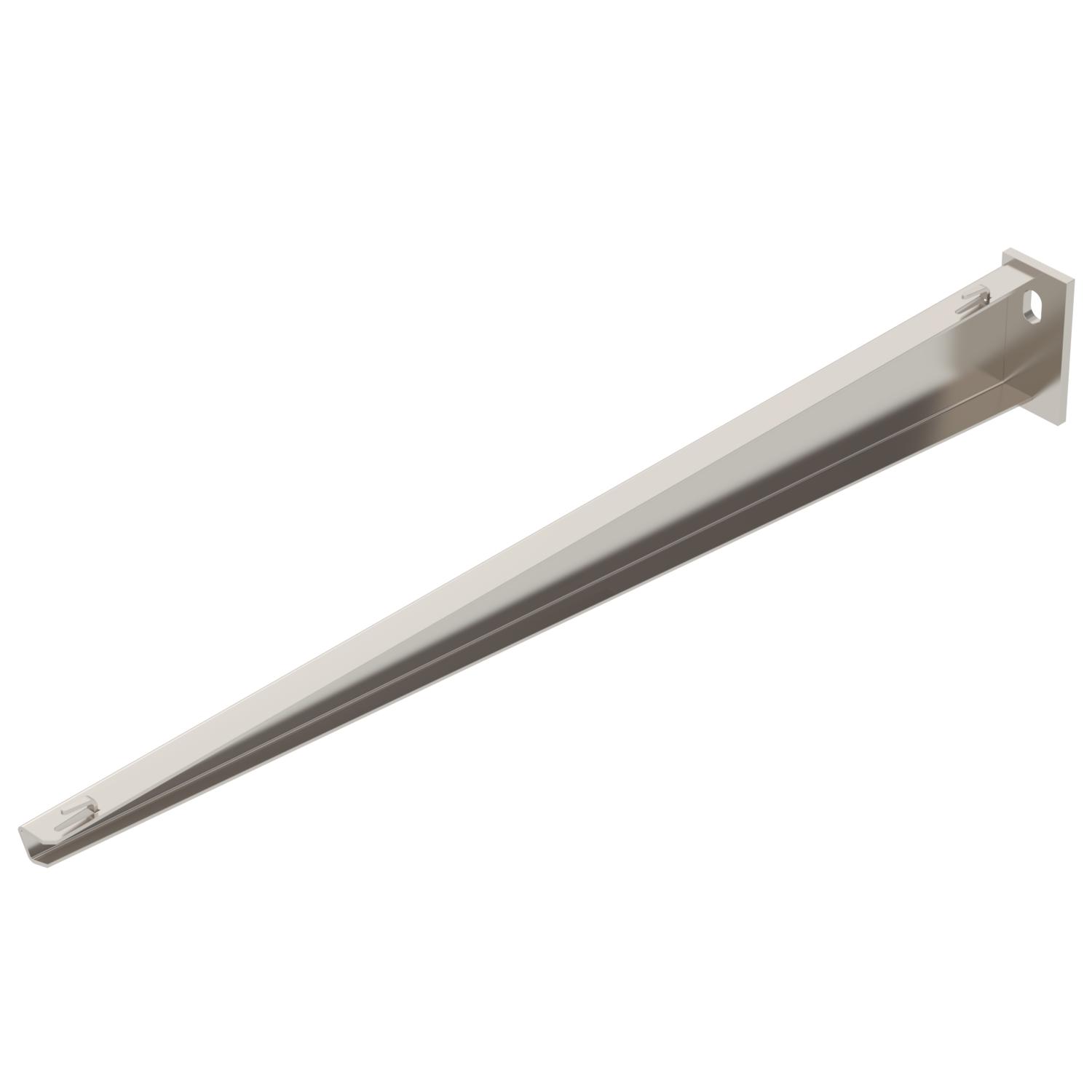

Descrierea produsuluiConsolă de încărcări mici pentru perete şi stâlp cu flanşă sudată pentru fixarea fără şuruburi a jgheaburilor din sârmă.
Fixarea consolei la stâlpul U pornind de la lăţimea de 400 mm cu şurub cu cap hexagonal prin ambele traverse ale stâlpului. Vă rugăm să folosiţi la aceasta distanţierele adecvate!
-
- Date tehnice
-
Date tehnice

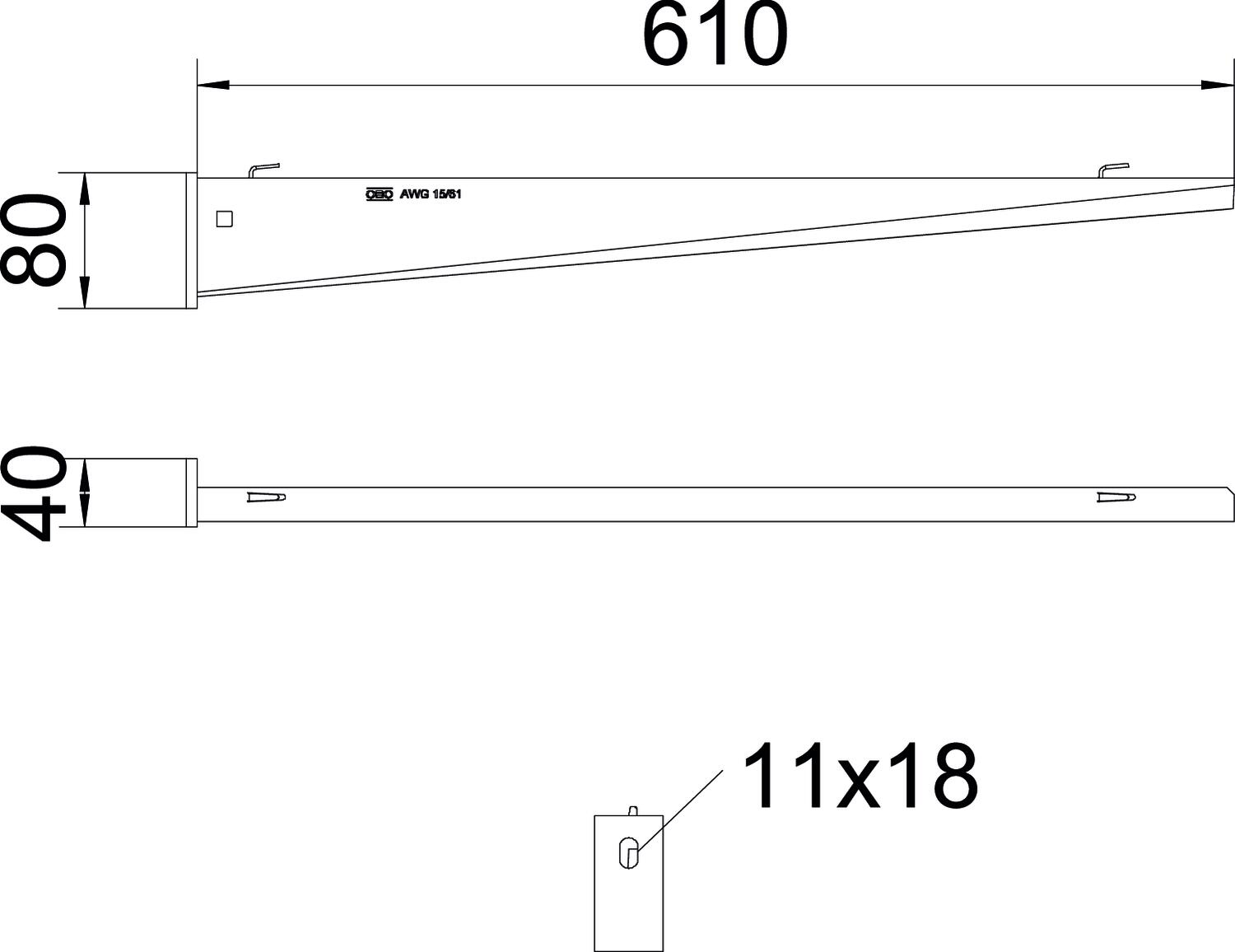

Amprenta CO2 (GWP) de la leagăn la poartă 4,8946 kg CO2e / 1 Bucată Culoare oţel inoxidabil Diametru gaură 11 mm Dimensiune B610mm Dimensiune A 40 mm Dimensiunea H 80 mm Dimensiune B 610 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,5 kN Înălţime 80 mm Lăţimea 610 mm Lungime 40 mm Material Oţel superior, inoxidabil 1.4307 Menținerea în funcțiune nu Oțel inoxidabil, băițuit da pentru lățime max. 600 mm pentru lățime min. 600 Suprafaţă luminos, reprelucrat Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW G 15
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Lungime consolă în mm
-
