Consolă pentru perete şi pentru stâlp MWAG 12 FS
Nr. art. 6424600 | EAN 4012196324736
- Descrierea produsului
-

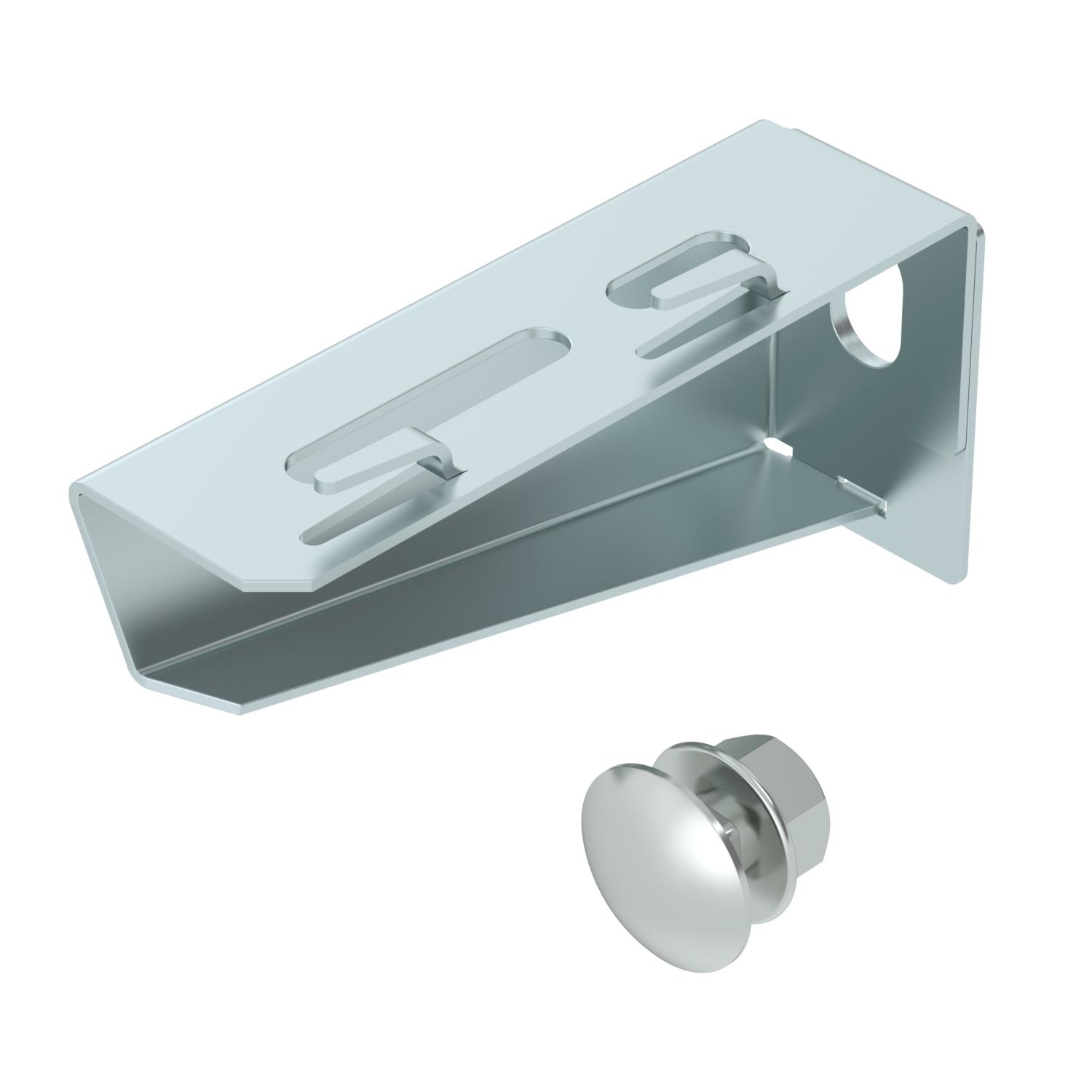

Descrierea produsuluiConsolă pentru încărcări mici pentru perete sau stâlp în execuţie profilată pentru fixarea jgheaburilor din sârmă fără şuruburi.
Inclusiv şurub M10 x 25 pentru fixarea pe montanţi U
-
- Date tehnice
-
Date tehnice

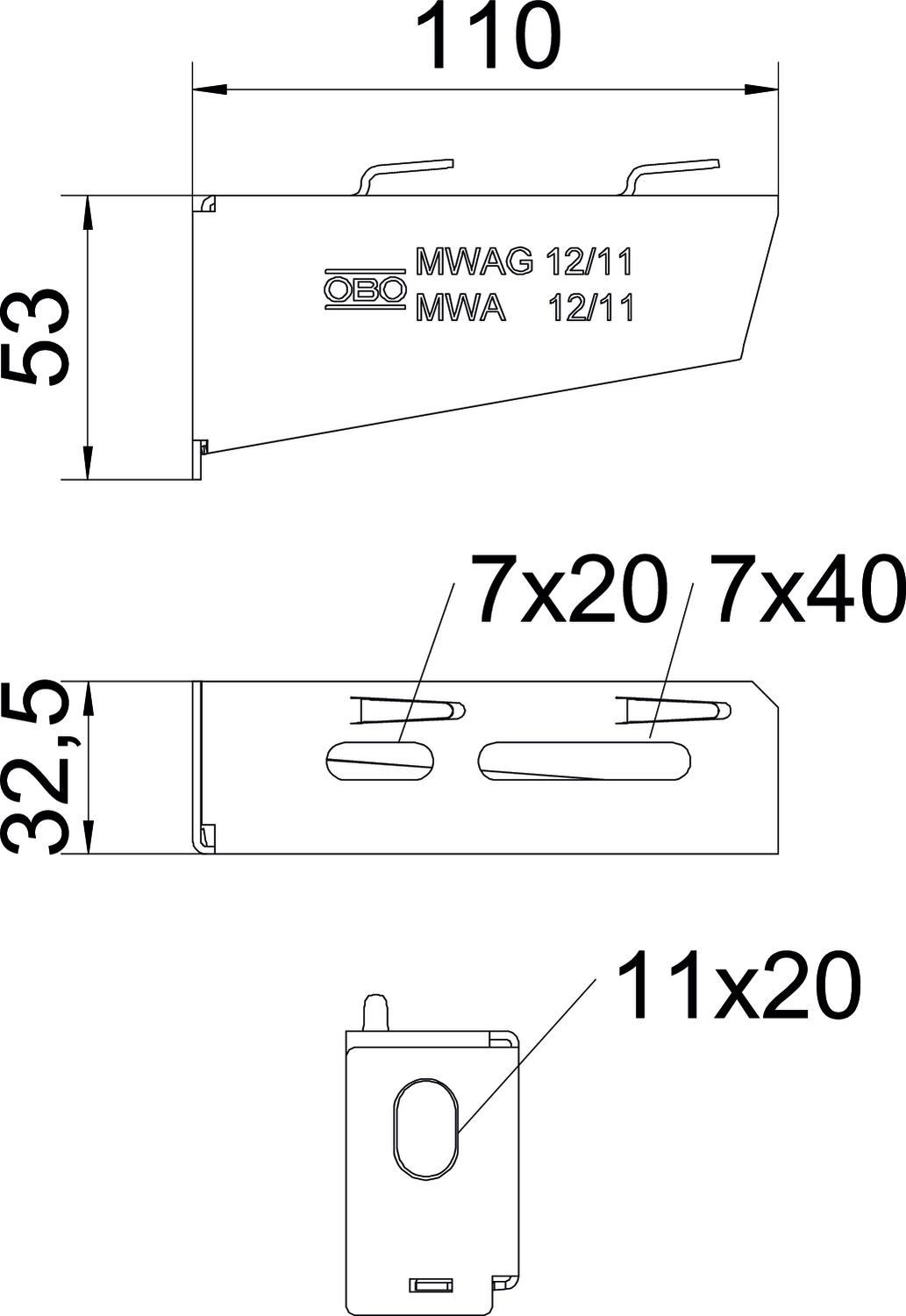

Amprenta CO2 (GWP) de la leagăn la poartă 0,4701 kg CO2e / 1 Bucată Culoare zinc Diametru gaură 11 mm Dimensiune B110mm Dimensiune A 32,5 mm Dimensiunea H 53 mm Dimensiune B 110 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,2 kN Înălţime 53 mm Lăţimea 110 mm Lungime 32,5 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu pentru lățime max. 100 mm pentru lățime min. 100 Suprafaţă zincat în bandă Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip MWAG 12
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi F
FRSB 6x12 F 6406122 100 Bucată - Materiale de descărcat
-
