Consolă pentru perete şi pentru stâlp MWAG 12 FS
Nr. art. 6424624 | EAN 4012196325634
- Descrierea produsului
-

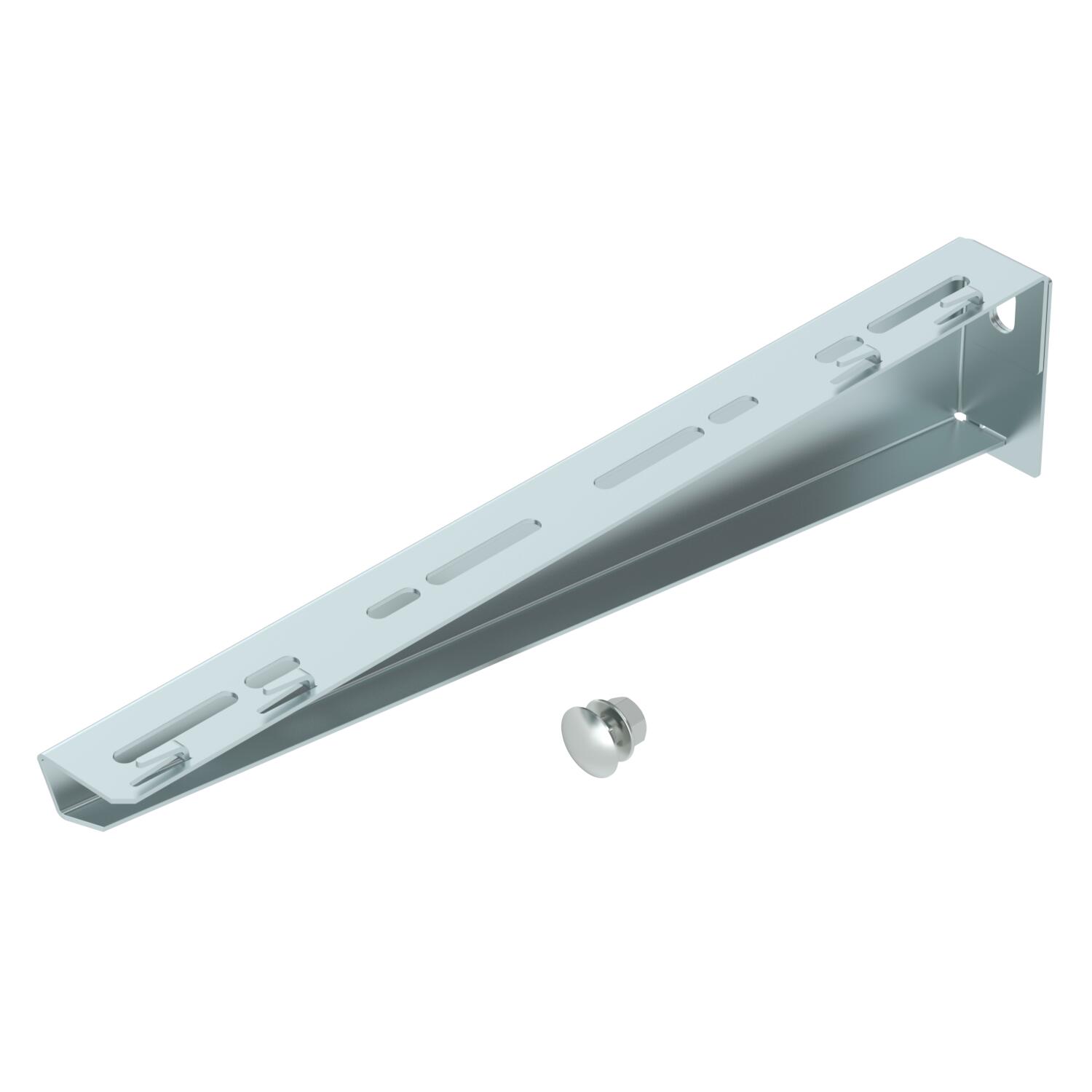

Descrierea produsuluiConsolă pentru încărcări mici pentru perete sau stâlp în execuţie profilată pentru fixarea jgheaburilor din sârmă fără şuruburi.
Inclusiv şurub M10 x 25 pentru fixarea pe montanţi U
-
- Date tehnice
-
Date tehnice

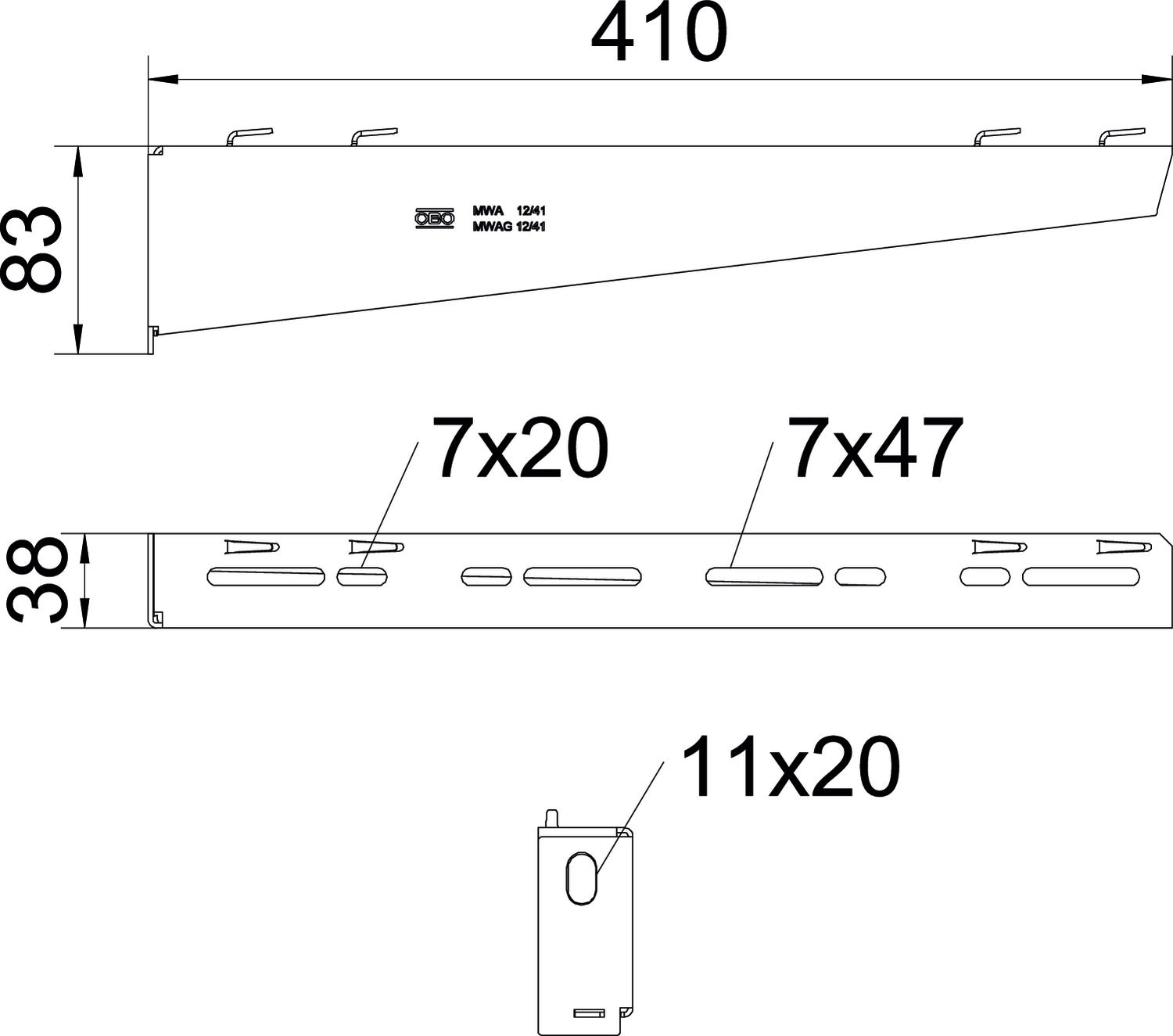

Amprenta CO2 (GWP) de la leagăn la poartă 2,0135 kg CO2e / 1 Bucată Culoare zinc Diametru gaură 11 mm Dimensiune B410mm Dimensiune A 38 mm Dimensiunea H 83 mm Dimensiune B 410 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,2 kN Înălţime 83 mm Lăţimea 410 mm Lungime 38 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu pentru lățime max. 400 mm pentru lățime min. 400 Suprafaţă zincat în bandă Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip MWAG 12
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi F
FRSB 6x12 F 6406122 100 Bucată - Materiale de descărcat
-
Specificații MWAG 12 41 FS / 6424624 , 0.35MB , pdfDeclarație de conformitate UE MWAG 12 41 FS / 6424624 , 0.13MB , pdfDeclarație de Conformitate pentru UK MWAG 12 41 FS / 6424624 , 0.09MB , pdfREACH Declarație de conformitate MWAG 12 41 FS / 6424624 , 0.12MB , pdfRoHS Declarație de conformitate MWAG 12 41 FS / 6424624 , 0.12MB , pdfDeclarație de mediu pentru produs (EPD) MWAG 12 41 FS / 6424624 , 1.48MB , pdfAutorizație de utilizare Agrement VDE stâlpi și console , 0.12MB , pdfGhid de selecție GR-Magic® , 0.27MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
