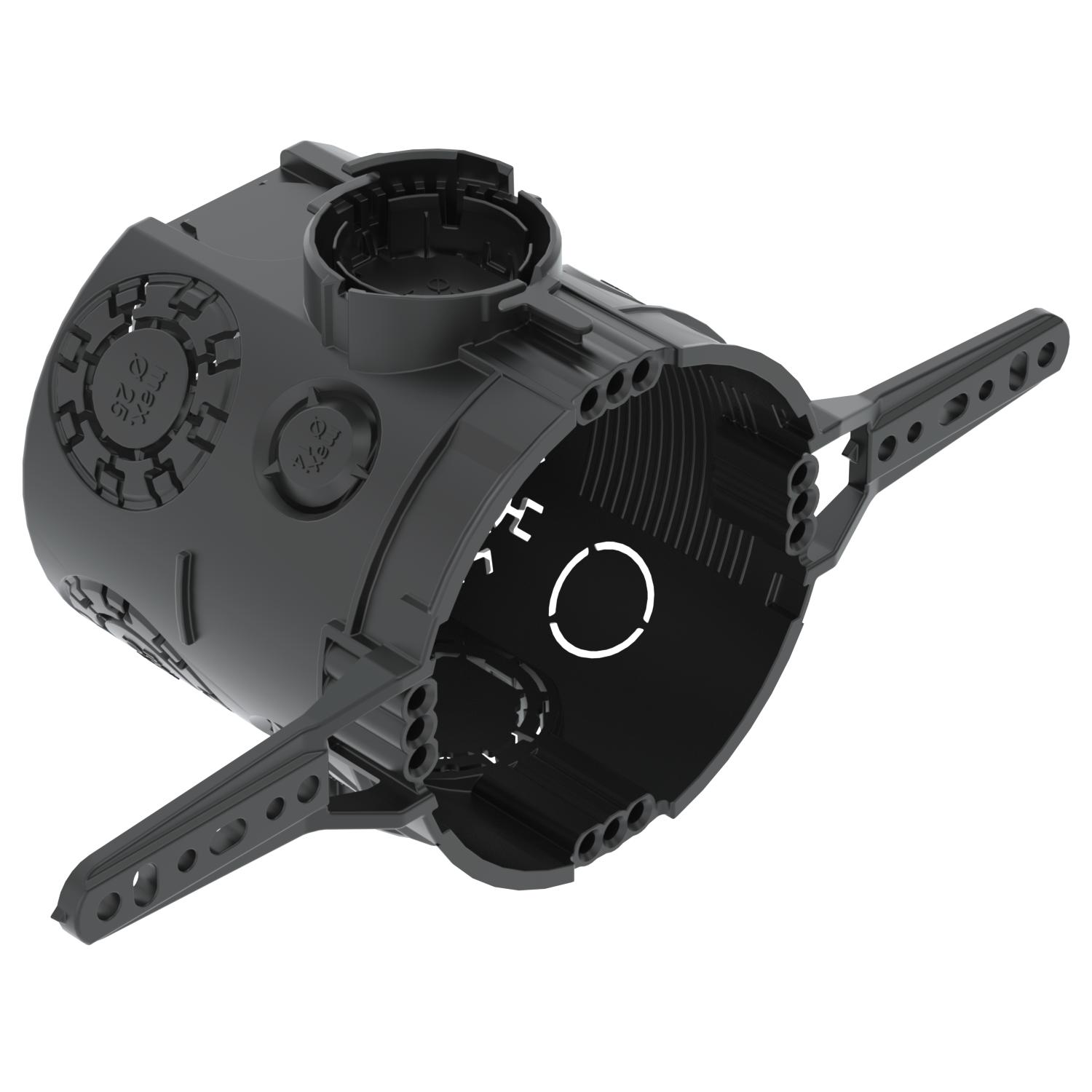

Doză de aparate sub tencuială 66, cu eclise de prindere cu cui.
Nr. art. 2003716 | EAN 4012196700837
- Descrierea produsului
-
Descrierea produsuluiDoză de tencuială cu flanșă pentru montarea în tencuială cu o adâncime minimă 66 mm.
• 4 x 3 găuri pentru șurub
• Ștuțuri cu baionetă de fixare pe ambele părți
• 6 intrări Ø 20 și 25 mm
• 4 intrări până la Ø 20 mm
• 2 intrări până la Ø 14 mm
• 1 intrare până la Ø 20 mm în pardoseală
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
-
- Date tehnice
-
Date tehnice

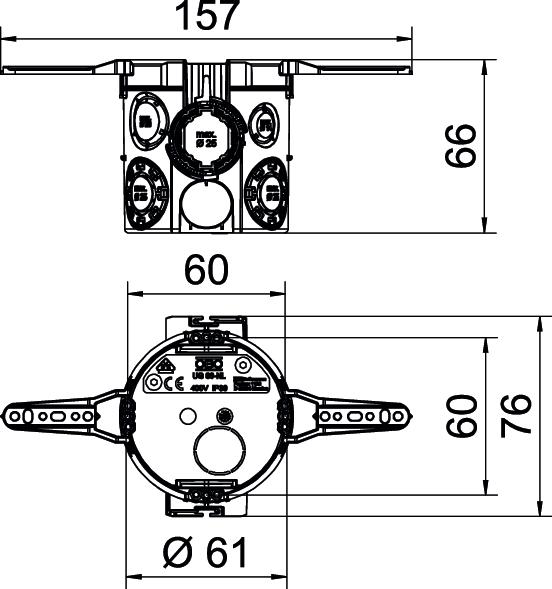

Amprenta CO2 (GWP) de la leagăn la poartă 0,0989 kg CO2e / 1 Bucată Capac fără Cu limbă pentru cui da Cu şuruburi nu Culoare negru închis Diametru 60 mm Diametrul țevii Ø 20 mm 3 Dimensiune Ø60mm, H66mm Etanș nu fără halogeni da Fixarea aparatelor Șuruburi sau gheare de extindere Fixarea capacului Şuruburi Formă rotund ignifug conform VDE 0471/IEC 60695-2-11, temperatură de verificare 650 °C Înălţime 66 mm Introducere prin partea inferioară da Material Polipropilenă Număr de introduceri 13 pentru diametrul ţevii 20/25 mm Rezistenţă la şoc nu Secțiune transversală nominală max. 2,5 mm² Secțiune transversală nominală min. 1,5 mm² Tensiune nominală 400 V Tip de introducere Conductor NYM pentru conexiuni de date Tip de protecţie IP30 Tip de trecere prin carcasă Deschidere de tip breakout Treceri combinate Ø 20 / 25 mm 6 - Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
UP Quick-Fix
ZU 60-QF 2003740 25 Bucată
Inel de egalizare UP 12 mm, doză pentru aparate
ZU 12-PR 2003742 25 Bucată
Inel de egalizare UP 24 mm, doză pentru aparate
ZU 24-PR 2003744 25 Bucată
UP Capac cu semnalizare, simplu, pentru doze sub tencuială
ZU 60-SD 2003760 50 Bucată
Ştuţ de distanţare sub tencuială
ZU 20-AS 2003746 25 Bucată - Materiale de descărcat
-
