Jgheab de cabluri pentru încărcări mari WKSG 110 FT nu | 6000 | 200 | 2

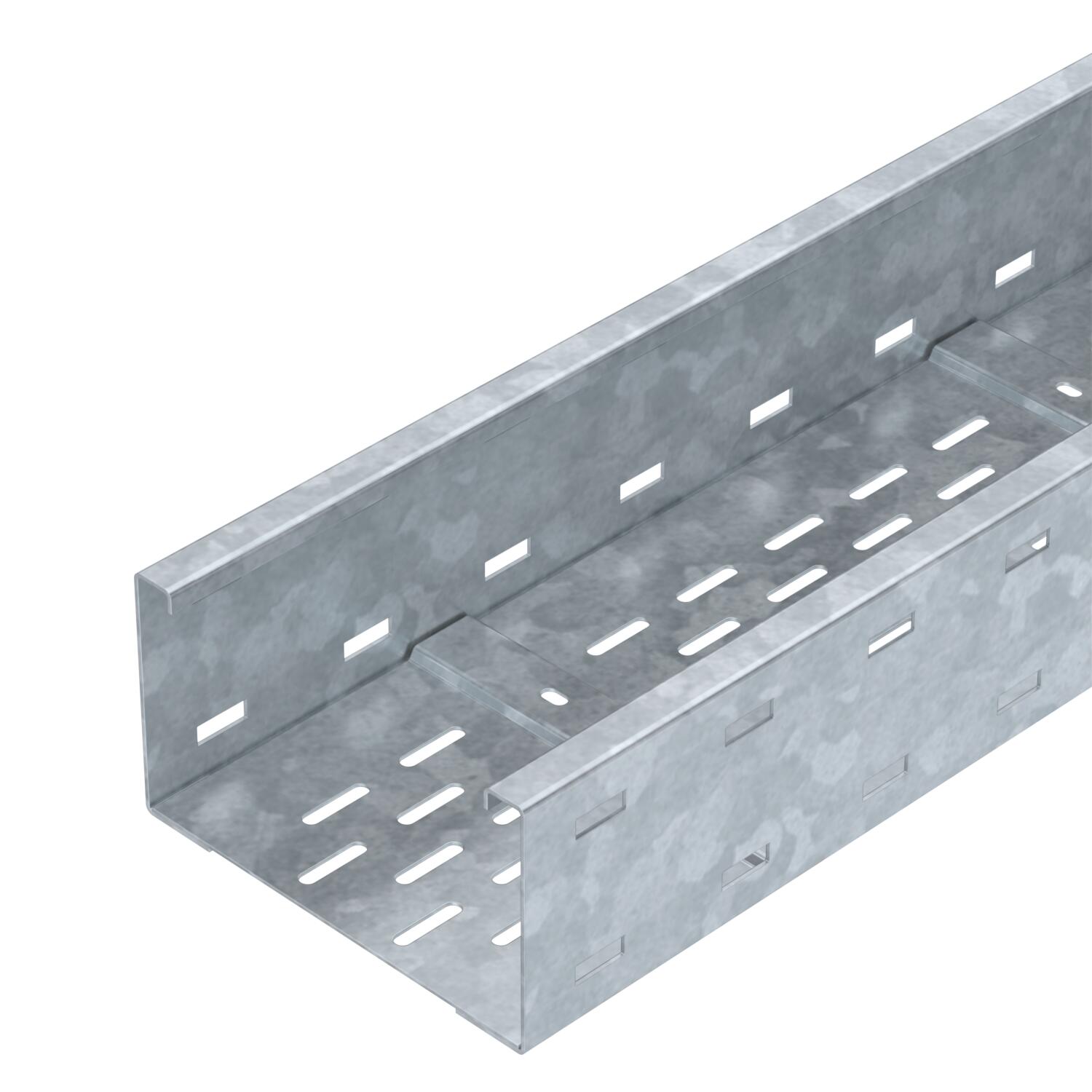

Jgheab de cabluri pentru încărcări mari WKSG 110 FT

Nr. art. 6098141 | EAN 4012196351732

Nr. art. / Tip

Menținerea în funcțiune	nu

Lungime	6000 mm

Lăţimea

Grosimea tablei	2 mm

Descrierea produsului

Descrierea produsului

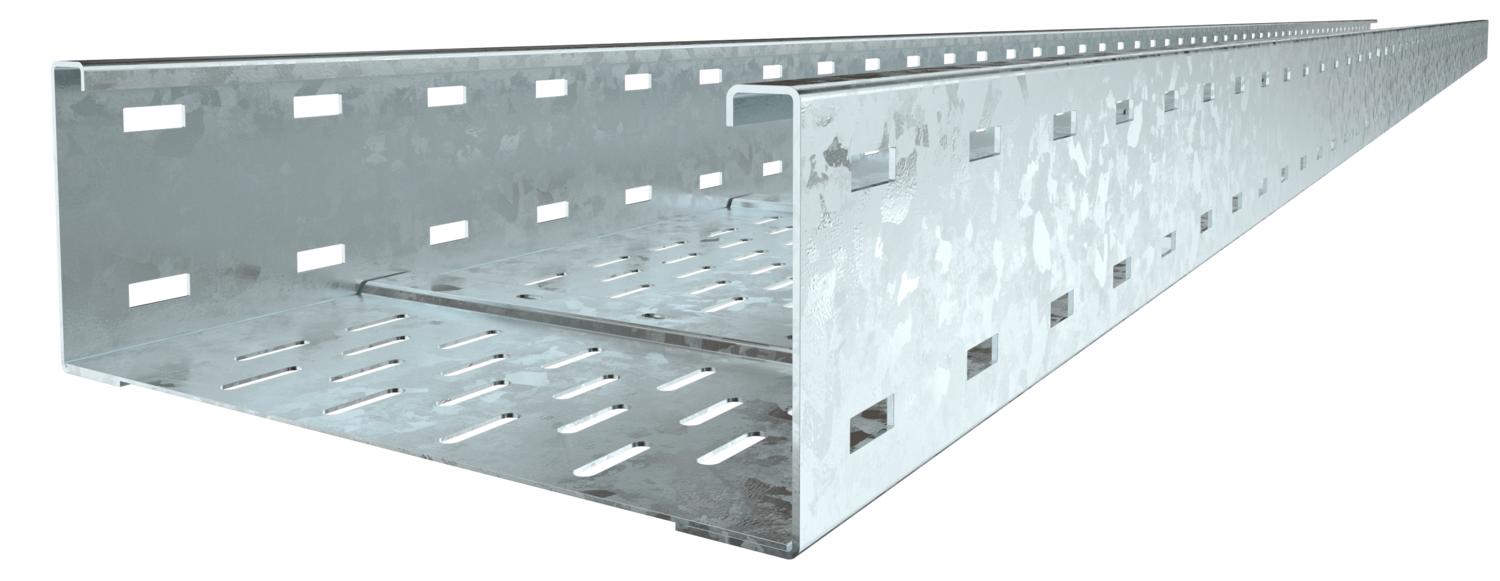

Sistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Legăturile longitudinale tip WRVL 110 se comandă separat

Date tehnice

Date tehnice

Atenuare magnetică datorată ecranării cu capac	50 dB
Atenuare magnetică datorată ecranării fără capac	20 dB
Culoare	zinc
Dimensiune	110 x 200
Dimensiune	110x200x6000
Execuţie legătură	fără piesă de legătură
Grosimea tablei	2 mm
Lungime utilă	6000 mm
Material	Oţel

Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	20200 mm²
Secţiune utilă	202 cm²
Suprafaţă	= zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Variantă pentru încărcări mari	da

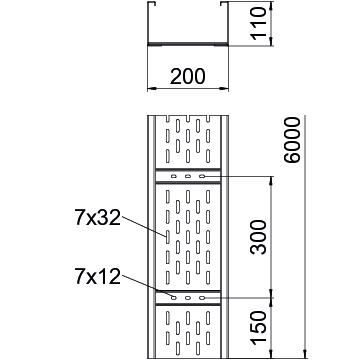

Dimensiuni

Dimensiune L	6000 mm
Dimensiune B	200 mm
Înălţime	110 mm

Lăţimea	200 mm
Lungime	6000 mm

Încărcare

Distanţa dintre reazeme 3,0m	2,5 kN/m
Distanţa dintre reazeme 3,5m	2,01 kN/m
Distanţa dintre reazeme 4,0m	1,6 kN/m
Distanţa dintre reazeme 4,5m	1,32 kN/m

Distanţa dintre reazeme 5,0m	1,1 kN/m
Distanţa dintre reazeme 6,0m	0,75 kN/m
Distanţa dintre reazeme 7,0m	0,45 kN/m
Distanţa dintre reazeme 8,0m	0,2 kN/m

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	15,9014 kg CO2e / 1 Metru
CO₂ Footprint (GWP)	15,9014 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Metru
Declared Unit Quantity (LCA)	1

Date tehnice

Diagramă de încărcare a jgheabului pentru încărcări mari tip WKSG 110

Toate tipurile

Toate tipurile

Tip	Menținerea în funcțiune	Lungime	Lăţimea	Grosimea tablei	Nr. art.	Cantitate	cea mai mică unitate de vânzare
WKSG 120 FT	nu	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	nu	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	nu	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	nu	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	nu	6000 mm	600 mm	2 mm	6098157	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Capac cu zăvoare DD	WDRL 1116 20 DD	6227600	m	3 m
Legătură longitudinală FT	WRVL 110 FT	6091180	Bucată	2 Bucată
Eclisă de îmbinare DD	SSLB 200 DD	7070314	Bucată	20 Bucată

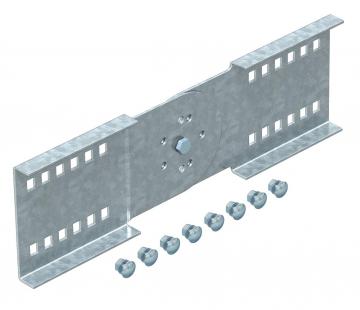

Legătură articulată FT	WRGV 110 FT	6091334	Bucată	2 Bucată
Cot 90° 110 FT	WRB 90 120 FT	6098344	Bucată	1 Bucată

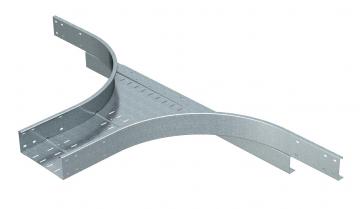

Ramificaţie scurtă 110 FT	WRAA 120 FT	6098445	Bucată	1 Bucată

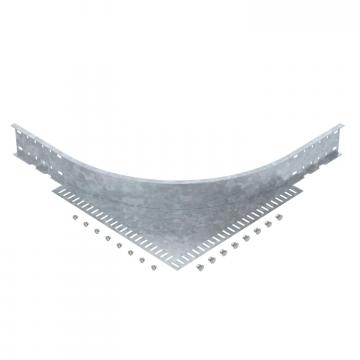

Piesă de colţ 110 FT	WEAS 110 FT	6098479	Bucată	1 Bucată
Perete de separaţie 85 DD	TSG 85 DD	6062331	m	3 m
