Jgheab de cabluri pentru încărcări mari WKSG 110 FT nu | 6000 | 300 | 2

Jgheab de cabluri pentru încărcări mari WKSG 110 FT

Nr. art. 6098145 | EAN 4012196370030

Nr. art. / Tip

Menținerea în funcțiune	nu

Lungime	6000 mm

Lăţimea

Grosimea tablei	2 mm

Descrierea produsului

Descrierea produsului

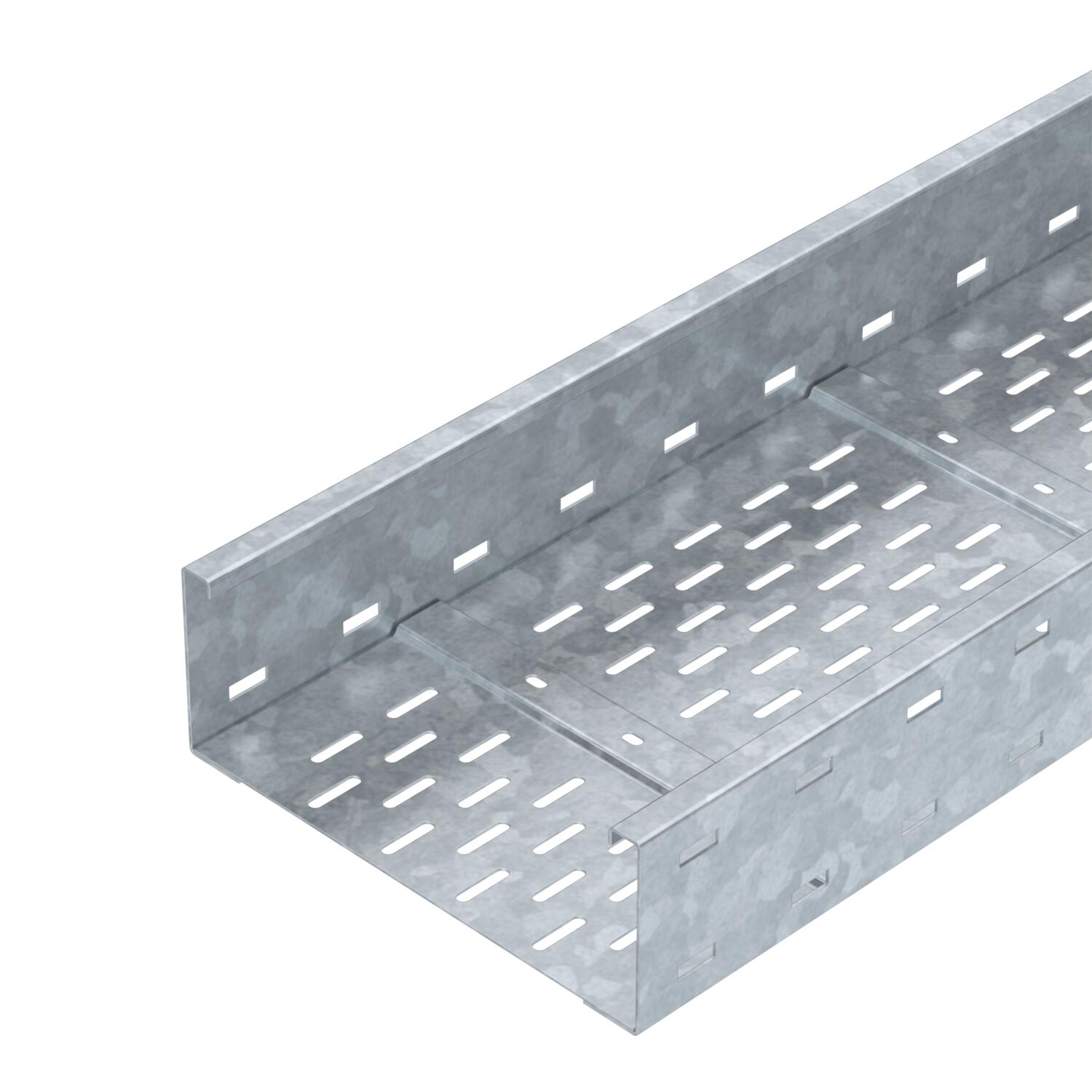

Sistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	18,577 kg CO₂e / 1 Metru
Atenuare magnetică datorată ecranării cu capac	50 dB
Atenuare magnetică datorată ecranării fără capac	20 dB
Culoare	zinc

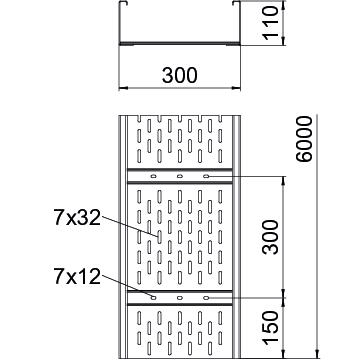

Dimensiune	110 x 300
Dimensiune	110x300x6000
Dimensiune L	6000 mm
Dimensiune B	300 mm
Distanţa dintre reazeme 3,0m	2,5 kN/m
Distanţa dintre reazeme 3,5m	2,01 kN/m
Distanţa dintre reazeme 4,0m	1,6 kN/m
Distanţa dintre reazeme 4,5m	1,32 kN/m
Distanţa dintre reazeme 5,0m	1,1 kN/m
Distanţa dintre reazeme 6,0m	0,75 kN/m
Distanţa dintre reazeme 7,0m	0,45 kN/m
Distanţa dintre reazeme 8,0m	0,2 kN/m

Execuţie legătură	fără piesă de legătură
Grosimea tablei	2 mm
Înălţime	110 mm
Lăţimea	300 mm
Lungime	6000 mm
Lungime utilă	6000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	30500 mm²
Secţiune utilă	305 cm²
Suprafaţă	= zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Variantă pentru încărcări mari	da

Date tehnice

Diagramă de încărcare a jgheabului pentru încărcări mari tip WKSG 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Menținerea în funcțiune	Lungime	Lăţimea	Grosimea tablei	Nr. art.	Cantitate	cea mai mică unitate de vânzare
WKSG 120 FT	nu	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	nu	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	nu	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	nu	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	nu	6000 mm	600 mm	2 mm	6098157	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FT	WRVL 110 FT	6091180	Bucată	2 Bucată
Cot 90° 110 FT	WRB 90 130 FT	6098348	Bucată	1 Bucată
Capac cu zăvoare DD	WDRL 1116 30 DD	6227604	m	3 m
Perete de separaţie 85 DD	TSG 85 DD	6062331	m	3 m
Eclisă de îmbinare DD	SSLB 300 DD	7070318	Bucată	20 Bucată
