Pod de cabluri LG 110, 3 m VS FT 3000 | 400 | 1,5 | nu | Oţel | = zincat prin imersie

Pod de cabluri LG 110, 3 m VS FT

Nr. art. 6216429 | EAN 4012195065258

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

grosimea lonjeronului	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	= zincat prin imersie

Descrierea produsului

Descrierea produsului

Pod de cabluri cu lonjeron perforat cu înălţimea 110 mm cu traverse din profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Podul de cabluri se livrează pliat.

Brida U corespunzătoare de tipul 2056 o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".

Date tehnice

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	9,9171 kg CO2e / 1 Metru
Culoare	zinc

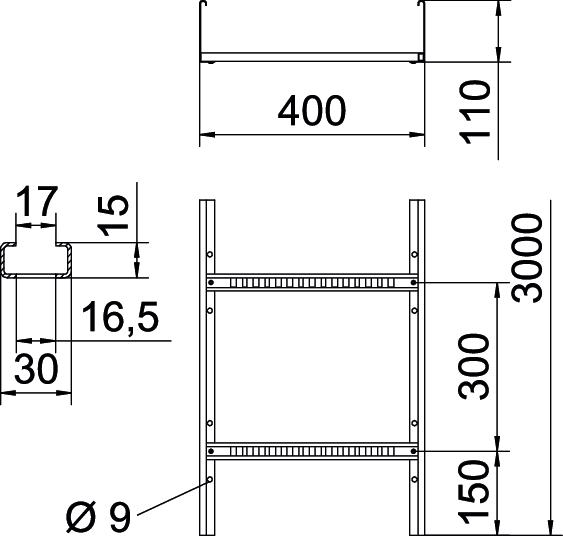

Dimensiune	110x400x3000
Dimensiune	110x400x3000
Dimensiunea fantei traversei	16,50
Dimensiune B	400 mm
Distanţa dintre reazeme 2,0m	3,1 kN/m
Distanţa dintre reazeme 2,5m	2 kN/m
Distanţa dintre reazeme 3,0m	1,4 kN/m
Distanţa dintre reazeme 3,5m	0,9 kN/m
Distanţa dintre reazeme 4,0m	0,65 kN/m
Distanţa dintre reazeme 4,5m	0,55 kN/m
Distanţa dintre reazeme 5,0m	0,5 kN/m
Distanţa dintre reazeme 6,0m	0,15 kN/m
Distanţa dintre traverse	300 mm

Execuţie lonjeron lateral	profil plat
Fixare traversă	nituită înfundată
grosimea lonjeronului	1,5 mm
Înălţime	110 mm
Lăţimea	400 mm
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	37800 mm²
Secţiune utilă	378 cm²
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	nu
Variantă traverse	Profil perforat

Date tehnice

Diagramă încărcare pod de cabluri tip LG 110 VS

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6216435	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Capac cu zăvoare FT	DRL 400 FT	6051413	m	3 m
Legătură longitudinală FT	LVG 110 FT	6216548	Bucată	10 Bucată
Legătură articulată FT	LGVG 110 FT	6216653	Bucată	10 Bucată
Cot 90° 110 FT	LB 90 1140 R3 FT	6225146	Bucată	1 Bucată
Piesă T 110 FT	LT 1140 R3 FT	6225314	Bucată	1 Bucată
Element articulat adjustabil 110 FT	LGBE 1140 FT	6225514	Bucată	1 Bucată
Capac de protecţie	SKH 110 OR	6222553	Pereche	20 Pereche
Piesă de conectare FT	LAS 110 FT	6221424	Bucată	10 Bucată
Perete de separaţie 85 DD	TSG 85 DD	6062331	m	3 m
Placă-suport	LALB 40 FT	6221874	Bucată	1 Bucată
Placă de ieşire FT	LAB 40 FT	6220452	Bucată	1 Bucată
