Pod de cabluri LG 110, 3 m VS FT
Nr. art. 6216435 | EAN 4012195065272
- Descrierea produsului
-
Descrierea produsuluiPod de cabluri cu lonjeron perforat cu înălţimea 110 mm cu traverse din profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Podul de cabluri se livrează pliat.
Brida U corespunzătoare de tipul 2056 o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".
-
- Date tehnice
-
Date tehnice

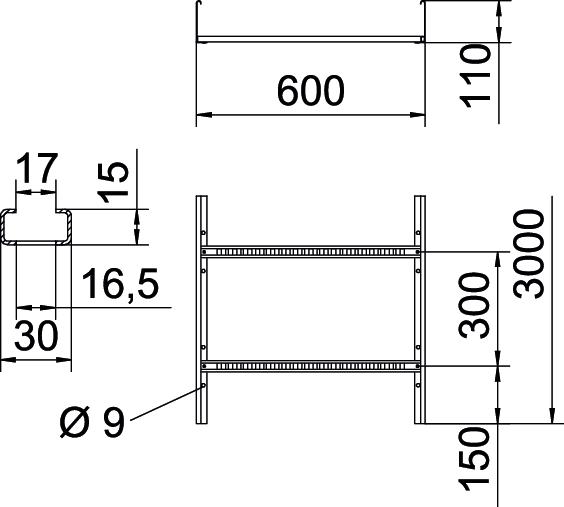

Culoare zinc Dimensiune 110x600x3000 Dimensiune 110x600x3000 Distanţa dintre traverse 300 mm Execuţie lonjeron lateral profil plat Fixare traversă nituită înfundată grosimea lonjeronului 1,5 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 568 cm² Secţiune utilă 56800 mm² Suprafaţă = zincat prin imersie Variantă pentru încărcări mari nu Variantă traverse Profil perforat Dimensiuni
Dimensiunea fantei traversei 16,50 Dimensiune B 600 mm Înălţime 110 mm Lăţimea 600 mm Lungime 3000 mm Încărcare
Distanţa dintre reazeme 2,0m 3,1 kN/m Distanţa dintre reazeme 2,5m 2 kN/m Distanţa dintre reazeme 3,0m 1,4 kN/m Distanţa dintre reazeme 3,5m 0,9 kN/m Distanţa dintre reazeme 4,0m 0,65 kN/m Distanţa dintre reazeme 4,5m 0,55 kN/m Distanţa dintre reazeme 5,0m 0,5 kN/m Distanţa dintre reazeme 6,0m 0,15 kN/m Amprentă de CO2 (Product Carbon Footprint)
Amprenta CO2 (GWP) de la leagăn la poartă 11,0062 kg CO2e / 1 Metru CO₂ Footprint (GWP) 11,0062 kg CO₂e Data determinării valorii CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metru Declared Unit Quantity (LCA) 1 Date tehnice
Diagramă încărcare pod de cabluri tip LG 110 VS
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare FT
DRL 600 FT 6051472 3 m
Legătură longitudinală FT
LVG 110 FT 6216548 10 Bucată
Legătură articulată FT
LGVG 110 FT 6216653 10 Bucată
Conector multifunctional FT
LMFV 1160 FT 6225780 1 Bucată
Cot 90° 110 FT
LB 90 1160 R3 FT 6225152 1 Bucată
Ramificaţie scurtă 110 FT
LAA 1160 R3 FT 6225940 1 Bucată
Element articulat adjustabil 110 FT
LGBE 1160 FT 6225520 1 Bucată
Capac de protecţie
SKH 110 OR 6222553 20 Pereche
Piesă de conectare FT
LAS 110 FT 6221424 10 Bucată
Perete de separaţie 85 DD
TSG 85 DD 6062331 3 m - Materiale de descărcat
-
