UZD250-4 junction and branch box 80 | 160 | 28 | 58 | universal | pătrat | 250 |

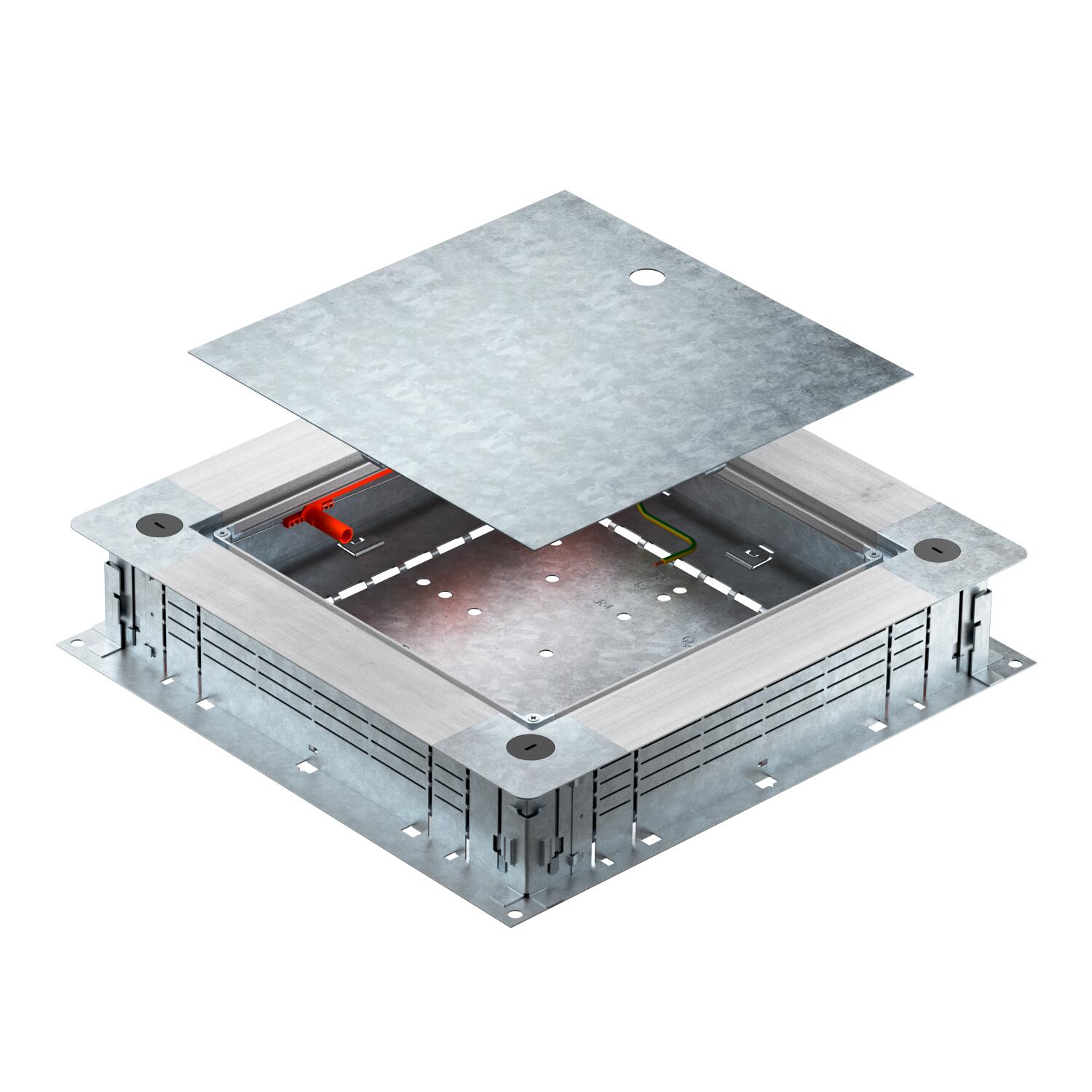

UZD250-4 junction and branch box

Nr. art. 7410022 | EAN 4012197375324

Nr. art. / Tip

Înălțimea șapei min.	80 mm

Înălțimea șapei max.	160 mm

Înălțimea canalului min.

Înălțimea canalului max.

Execuţia capacului	universal

Orificiu de montaj pentru unitate de montaj	pătrat

Valoare nominală

Descrierea produsului

Descrierea produsului

Junction and branch box for screed-covered underfloor installation duct with sheet steel side walls. For mounting of installation units in the mounting cover (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed draw-off edge. With noise decoupling option after screed laying and can also be used with system accessories for heavy-duty applications. Insertion of cables with the 2-part EÜK duct.

Date tehnice

Date tehnice

Adecvat pentru canal în pardoseală acoperit de şapă	da
Adecvat pentru canal în pardoseală, la nivelul şapei, închis	nu
Amprenta CO2 (GWP) de la leagăn la poartă	21,9284 kg CO2e / 1 Bucată
Decuplabil	da

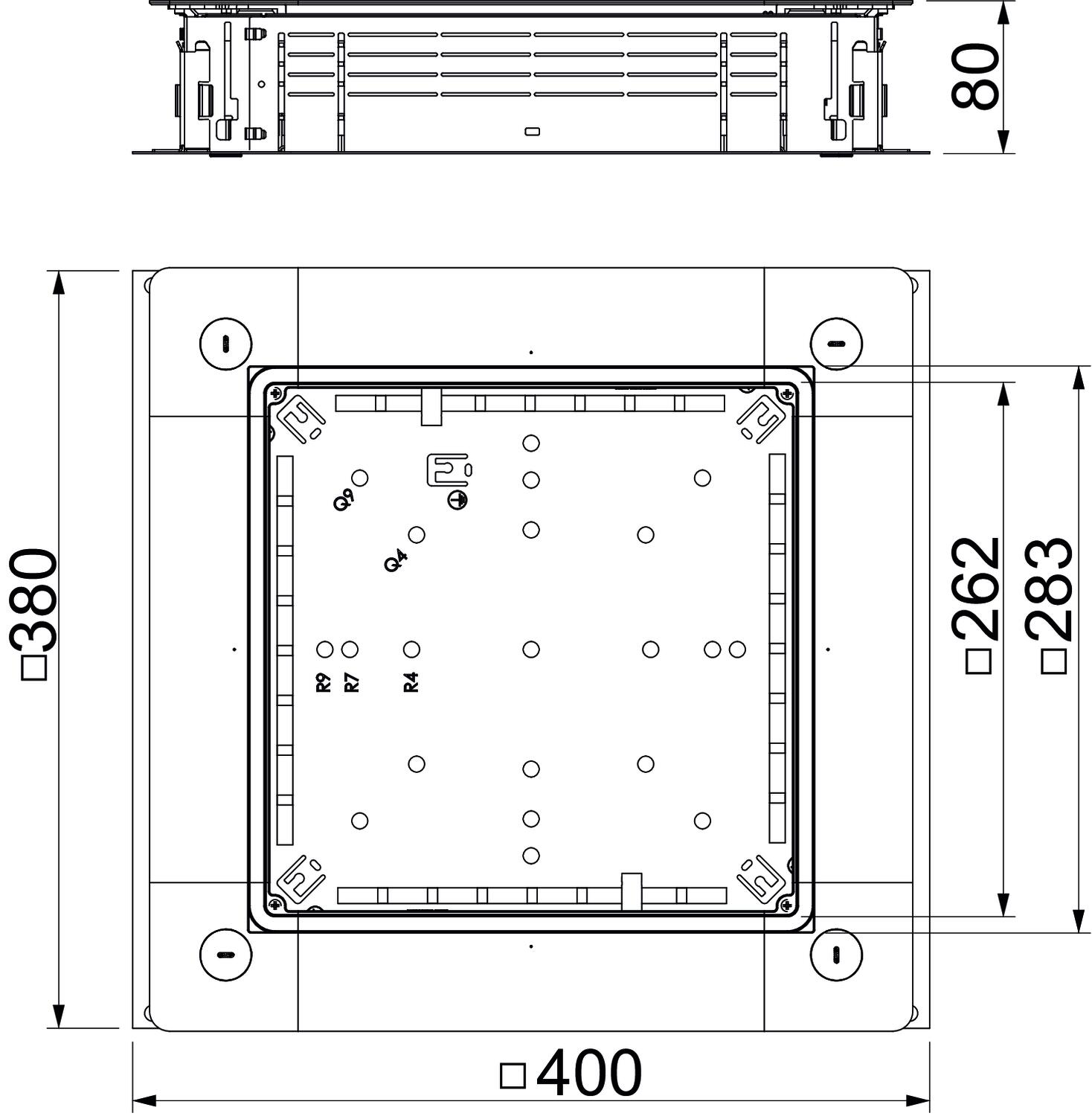

Dimensiune	400x380x80
Dimensiune A	380 mm
Dimensiune a	262 mm
Dimensiune b	283 mm
Dimensiune B	400 mm
Domeniul de reglare în înălțime max.	160 mm
Domeniul de reglare în înălțime min.	80 mm
Execuţia capacului	universal
Gradul de protecție (IP) în utilizare	IP20
Înălțimea canalului max.	58 mm
Înălțimea canalului min.	28 mm

Înălţimea minimă a şapei	80
Înălțimea șapei max.	160 mm
Înălțimea șapei min.	80 mm
Lățime canal max.	250 mm
Lățime canal min.	190 mm
Material	Oţel
Numărul aparatelor montabile	1
Orificiu de montaj pentru doză pe pardoseală	nu
Orificiu de montaj pentru unitate de montaj	pătrat
pentru conectarea ţevilor	nu
Placă a bazei	da
Posibilitate de montare a unei garnituri	da
Potrivit pentru canale de pardoseală	da
Suprafaţă	zincat în bandă
Valoare nominală	250 mm

Toate tipurile

Toate tipurile

Tip	Înălțimea șapei min.	Înălțimea șapei max.	Înălțimea canalului min.	Înălțimea canalului max.	Execuţia capacului	Orificiu de montaj pentru unitate de montaj	Valoare nominală	Nr. art.	Cantitate	cea mai mică unitate de vânzare
UZD250-4	80 mm	160 mm	28 mm	58 mm	universal	pătrat	250 mm	7410022	Bucată	1 Bucată
UZD350-4	80 mm	160 mm	28 mm	58 mm	universal	pătrat	350 mm	7410023	Bucată	1 Bucată
UZD350-4 R	80 mm	160 mm	-	-	universal	pătrat	350 mm	7410025	Bucată	1 Bucată
UZD250-4 R	80 mm	160 mm	-	-	universal	pătrat	250 mm	7410026	Bucată	1 Bucată

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare

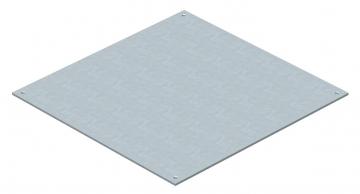

Capac orb pentru UZD250-3	DU 250-2	7400573	Bucată	1 Bucată

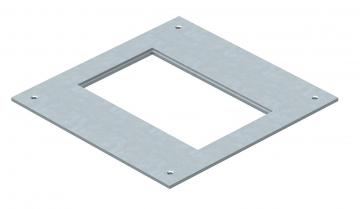

Capac pentru montaj 250, mărime nominală 2	DUG 250-3 2	7400455	Bucată	1 Bucată

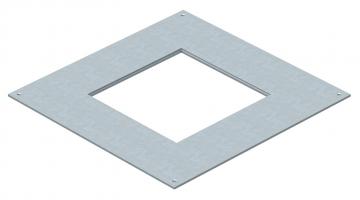

Capac pentru montaj 250, mărime nominală 4	DUG 250-3 4	7400459	Bucată	1 Bucată

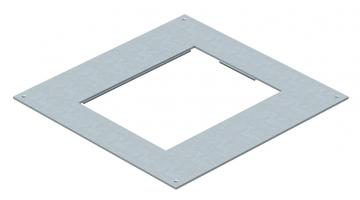

Capac pentru montaj 250, mărime nominală 6	DUG 250-3 6	7400463	Bucată	1 Bucată

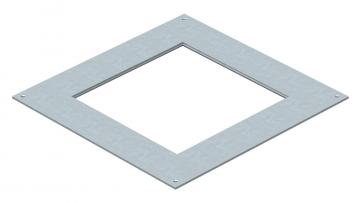

Capac pentru montaj 250 pentru unități de instalare cu dimensiunea nominală 9	DUG 250-3 9	7400467	Bucată	1 Bucată
Clemă de împământare	8AWR	6288704	Bucată	10 Bucată
