UZD350-4 R junction and branch box 80 | 160 | | | universal | pătrat | 350 |

UZD350-4 R junction and branch box

Nr. art. 7410025 | EAN 4012197375386

Nr. art. / Tip

Înălțimea șapei min.	80 mm

Înălțimea șapei max.	160 mm

Înălțimea canalului min.

Înălțimea canalului max.

Execuţia capacului	universal

Orificiu de montaj pentru unitate de montaj	pătrat

Valoare nominală

Descrierea produsului

Descrierea produsului

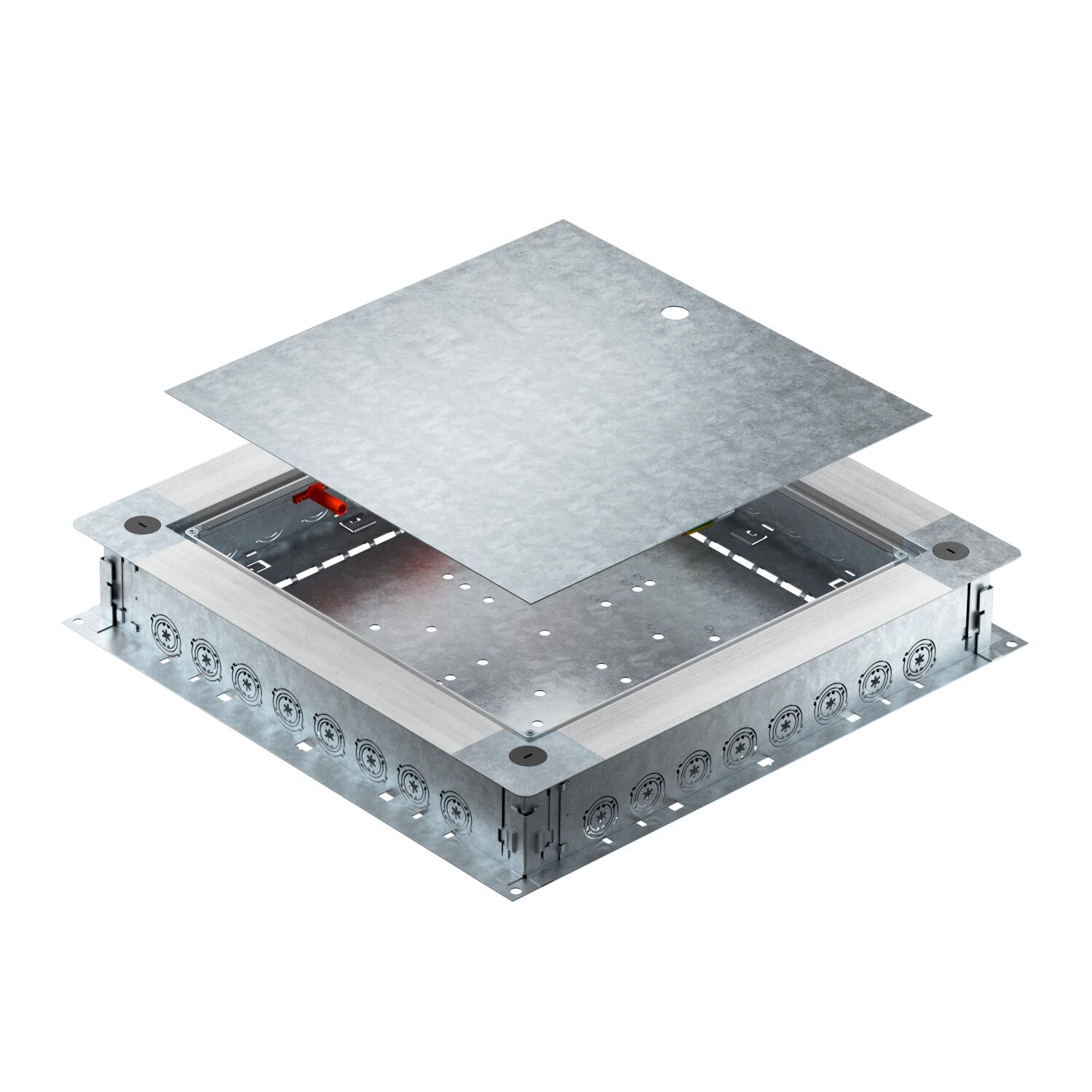

Junction and branch box UZD350-4 R with side walls made of sheet steel. For mounting of installation units in the mounting lid (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed edge. With an acoustic decoupling option after screed laying, and with system accessories, it can be used for heavy-duty applications. Insertion of cables through the pipe entries. Pipe entry per side suitable for 8 installation pipes each of the diameters M20, M25 and M32

Date tehnice

Date tehnice

Adecvat pentru canal în pardoseală acoperit de şapă	nu
Adecvat pentru canal în pardoseală, la nivelul şapei, închis	nu
Amprenta CO2 (GWP) de la leagăn la poartă	29,833 kg CO2e / 1 Bucată
Decuplabil	da

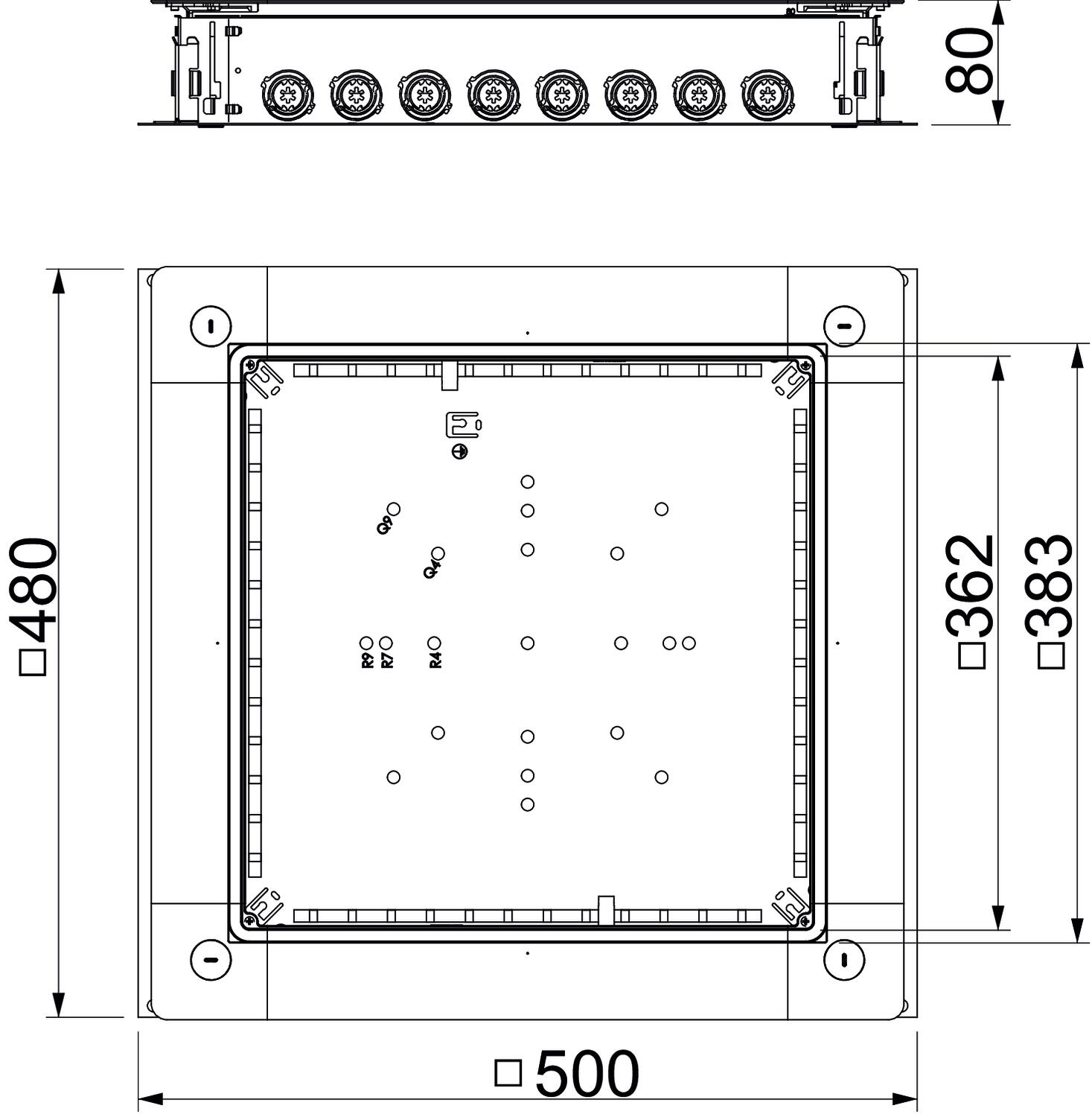

Dimensiune	500x480x80
Dimensiune A	480 mm
Dimensiune a	362 mm
Dimensiune b	383 mm
Dimensiune B	500 mm
Domeniul de reglare în înălțime max.	160 mm
Domeniul de reglare în înălțime min.	80 mm
Execuţia capacului	universal
Gradul de protecție (IP) în utilizare	IP20

Înălţimea minimă a şapei	80
Înălțimea șapei max.	160 mm
Înălțimea șapei min.	80 mm
Material	Oţel
Numărul aparatelor montabile	1
Orificiu de montaj pentru doză pe pardoseală	nu
Orificiu de montaj pentru unitate de montaj	pătrat
pentru conectarea ţevilor	da
Placă a bazei	da
Posibilitate de montare a unei garnituri	da
Potrivit pentru canale de pardoseală	nu
Suprafaţă	zincat în bandă
Valoare nominală	350 mm

Toate tipurile

Toate tipurile

Tip	Înălțimea șapei min.	Înălțimea șapei max.	Înălțimea canalului min.	Înălțimea canalului max.	Execuţia capacului	Orificiu de montaj pentru unitate de montaj	Valoare nominală	Nr. art.	Cantitate	cea mai mică unitate de vânzare
UZD250-4	80 mm	160 mm	28 mm	58 mm	universal	pătrat	250 mm	7410022	Bucată	1 Bucată
UZD350-4	80 mm	160 mm	28 mm	58 mm	universal	pătrat	350 mm	7410023	Bucată	1 Bucată
UZD350-4 R	80 mm	160 mm	-	-	universal	pătrat	350 mm	7410025	Bucată	1 Bucată
UZD250-4 R	80 mm	160 mm	-	-	universal	pătrat	250 mm	7410026	Bucată	1 Bucată

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare

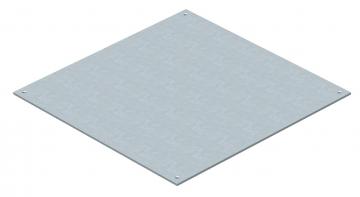

Capac orb pentru UZD350-3	DU 350-2	7400577	Bucată	1 Bucată
Mounting cover 350, nominal size 4	DUG 350-3 4	7400505	Bucată	1 Bucată
Capac pentru montaj 350, mărime nominală 6	DUG 350-3 6	7400509	Bucată	1 Bucată
Capac pentru montaj 350, mărime nominală 9	DUG 350-3 9	7400513	Bucată	1 Bucată

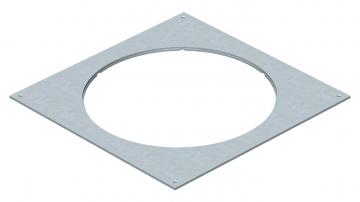

Capac pentru montaj 350, mărime nominală R9	DUG 350-3 R9	7400549	Bucată	1 Bucată
Clemă de împământare	8AWR	6288704	Bucată	10 Bucată
