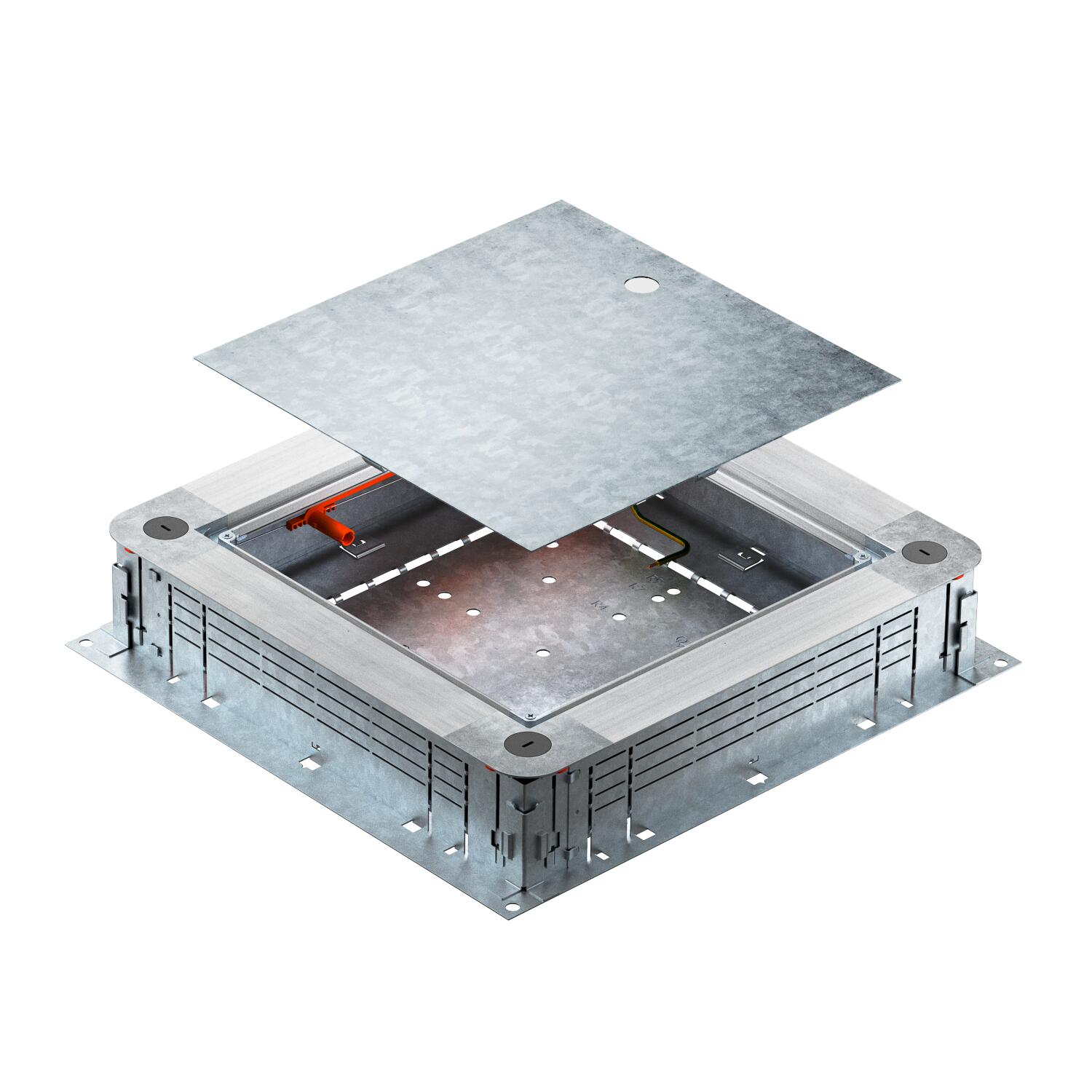

UZD250-4 SO junction and branch box
Nr. art. 7410010 | EAN 4012197408756
- Descrierea produsului
-
Descrierea produsuluiJunction and branch box for screed-covered underfloor installation duct with sheet steel side walls. For mounting of installation units in the mounting cover (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 115–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed draw-off edge. With noise decoupling option after screed laying and can also be used with system accessories for heavy-duty applications. Insertion of cables with the 2-part EÜK duct.
-
- Date tehnice
-
Date tehnice
Adecvat pentru canal în pardoseală acoperit de şapă da Adecvat pentru canal în pardoseală, la nivelul şapei, închis nu Decuplabil da Dimensiune 400x380x80 Domeniul de reglare în înălțime max. 160 mm Domeniul de reglare în înălțime min. 115 mm Execuţia capacului universal Gradul de protecție (IP) în utilizare IP20 Înălțimea canalului max. 58 mm Înălțimea canalului min. 28 mm Înălţimea minimă a şapei 115 Înălțimea șapei max. 160 mm Înălțimea șapei min. 115 mm Lățime canal max. 250 mm Lățime canal min. 190 mm Material Oţel Numărul aparatelor montabile 1 Orificiu de montaj pentru doză pe pardoseală nu Orificiu de montaj pentru unitate de montaj pătrat pentru conectarea ţevilor nu Placă a bazei da Posibilitate de montare a unei garnituri da Potrivit pentru canale de pardoseală da Suprafaţă zincat în bandă Valoare nominală 250 mm Dimensiuni

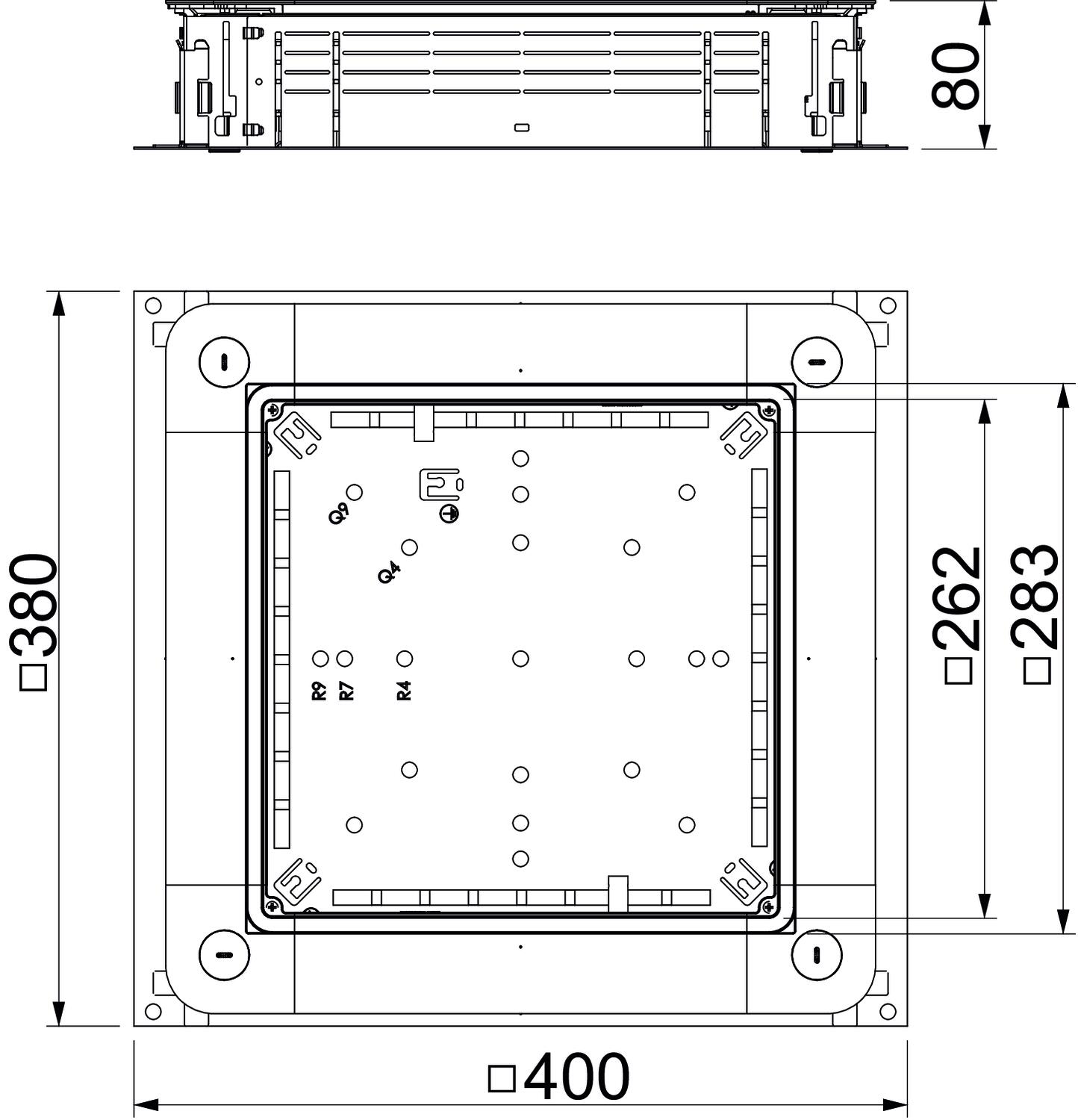

Dimensiune a 262 mm Dimensiune A 380 mm Dimensiune b 283 mm Dimensiune B 400 mm Înălţime 80 mm Lăţimea 400 mm Lungime 380 mm - Toate tipurile
-
Toate tipurile
