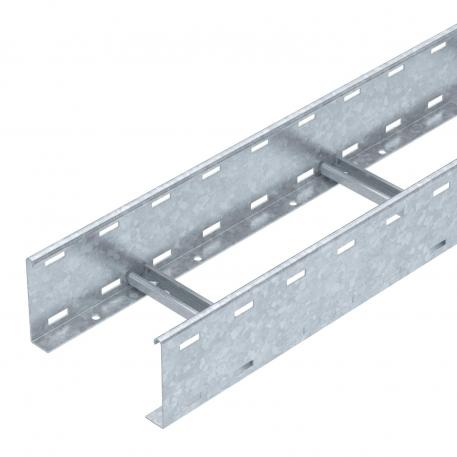

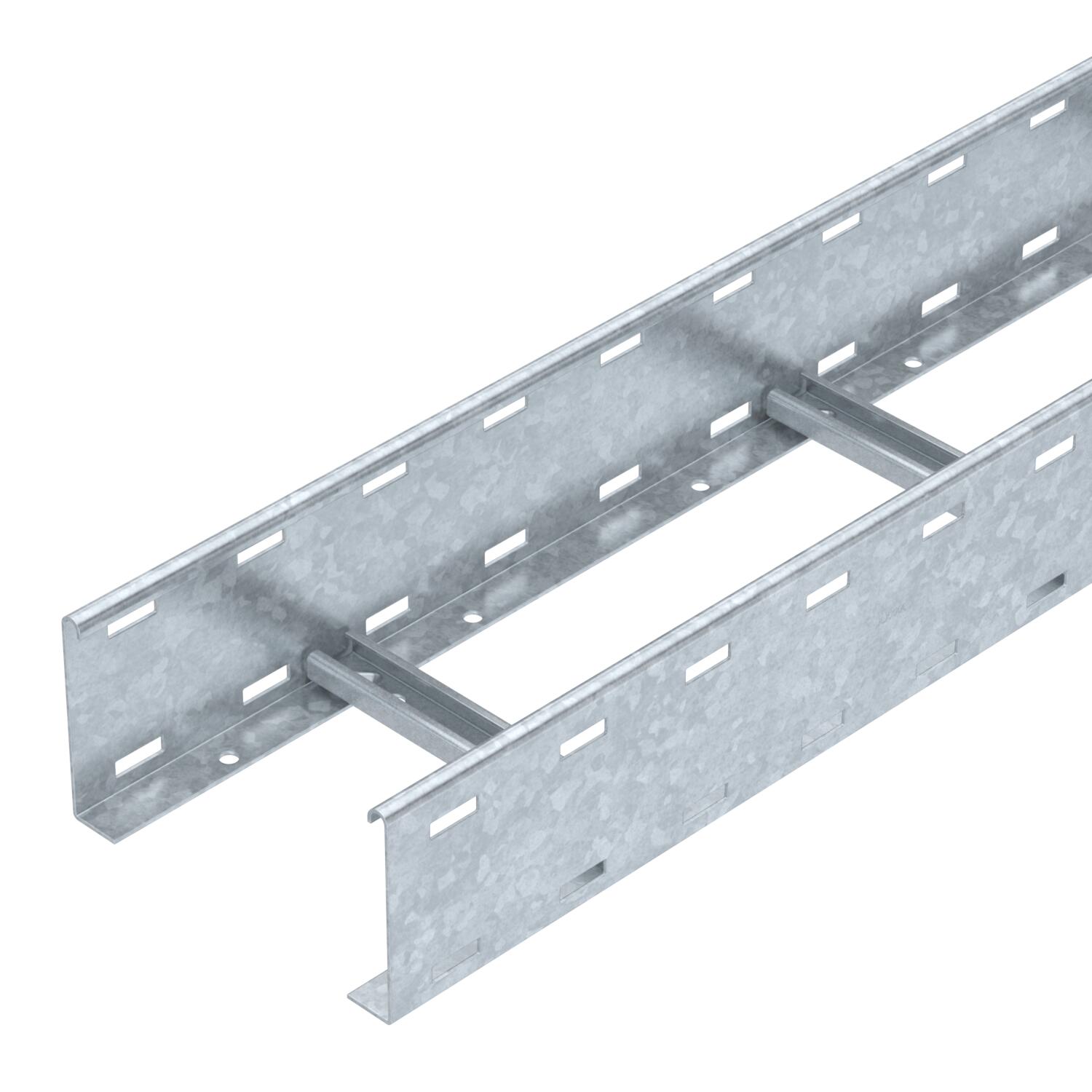

Pod de cabluri SLCS 110, 6 m C30 FT
Nr. art. 6207302 | EAN 4012196431854
- Descrierea produsului
-
Descrierea produsuluiPod de cabluri cu înăltimi laterale de 110 mm cu profile sudate C30 deschise. Perete lateral pentru rigidizare şi protecţie a muchiilor. Fixarea pe consolă se realizează cu brida tip LKS 40. Dimensiunea găurii din traversă este de 16,5 mm, brida adecvată este de tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
-
- Date tehnice
-
Date tehnice
Culoare zinc Dimensiune 110x200x3000 Distanţa dintre traverse 300 mm Execuţie lonjeron lateral profil plat Fixare traversă sudat grosimea lonjeronului 2 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 180 cm² Secţiune utilă 18000 mm² Suprafaţă = zincat prin imersie Variantă pentru încărcări mari nu Variantă traverse Profil neperforat Dimensiuni

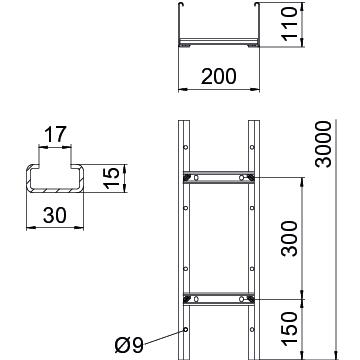

Dimensiunea fantei traversei 17,00 Dimensiune B 200 mm Înălţime 110 mm Lăţimea 200 mm Lungime 3000 mm Încărcare
Distanţa dintre reazeme 2,0m 4 kN/m Distanţa dintre reazeme 2,5m 3 kN/m Distanţa dintre reazeme 3,0m 2,3 kN/m Distanţa dintre reazeme 3,5m 1,6 kN/m Distanţa dintre reazeme 4,0m 1 kN/m Distanţa dintre reazeme 4,5m 0,83 kN/m Distanţa dintre reazeme 5,0m 0,7 kN/m Distanţa dintre reazeme 6,0m 0,25 kN/m Amprentă de CO2 (Product Carbon Footprint)
Amprenta CO2 (GWP) de la leagăn la poartă 11,2783 kg CO2e / 1 Metru CO₂ Footprint (GWP) 11,2783 kg CO₂e Data determinării valorii CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metru Declared Unit Quantity (LCA) 1 Date tehnice
Diagramă încărcare pod de cabluri tip SLCS 110
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală FT
LVG 110 FT 6216548 10 Bucată
Cot 90° 110 FT
LB 90 1120 R3 FT 6225142 1 Bucată
Conector multifunctional FT
LMFV 1120 FT 6225770 1 Bucată
Capac cu zăvoare FT
DRL 100 FT 6051340 3 m
Perete de separaţie 85 DD
TSG 85 DD 6062331 3 m
Placă de ieşire FT
LAB 20 FT 6220436 1 Bucată Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată
Capac de protecţie
SKH 110 OR 6222553 20 Pereche - Materiale de descărcat
-
Specificații SLCS 1120 3 FT / 6207302 , 0.30MB , pdfDeclarație de conformitate UE SLCS 1120 3 FT / 6207302 , 0.10MB , pdfDeclarație de Conformitate pentru UK SLCS 1120 3 FT / 6207302 , 0.09MB , pdfREACH Declarație de conformitate SLCS 1120 3 FT / 6207302 , 0.12MB , pdfRoHS Declarație de conformitate SLCS 1120 3 FT / 6207302 , 0.12MB , pdfDeclarație de mediu pentru produs (EPD) SLCS 1120 3 FT / 6207302 , 2.03MB , pdfInstrucțiuni de montaj Intrucțiuni de montaj pentru sisteme de poduri pentru cabluri , 6.45MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
