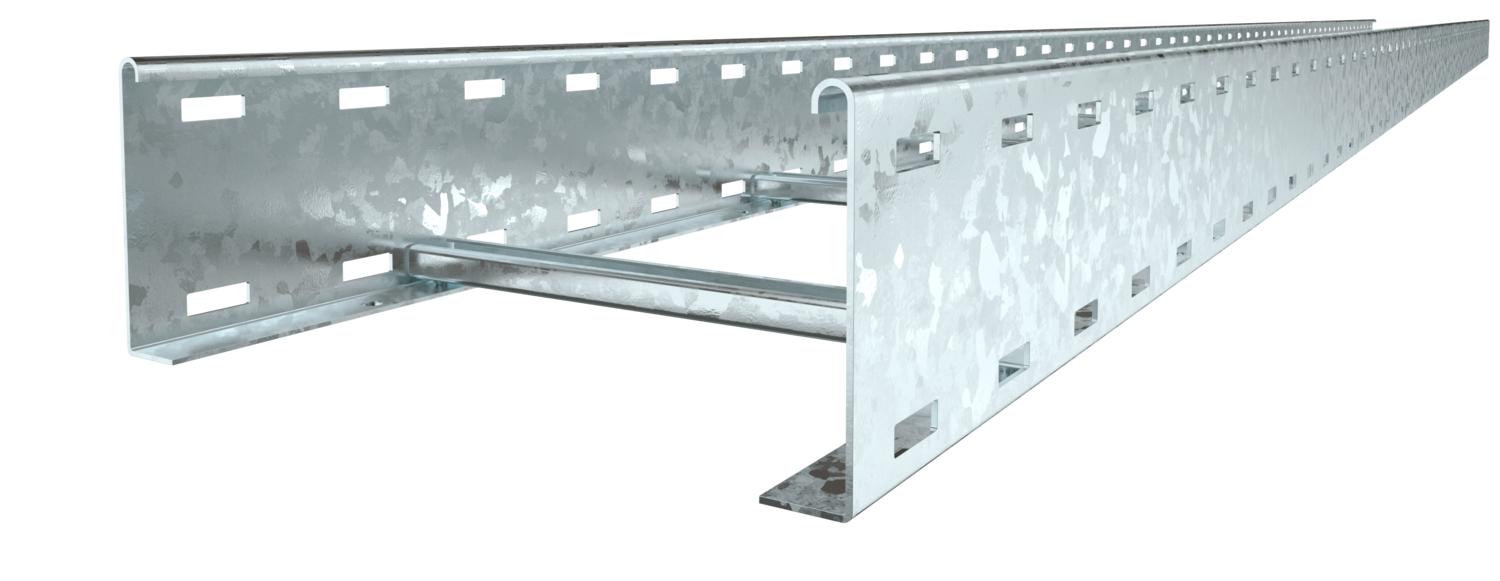

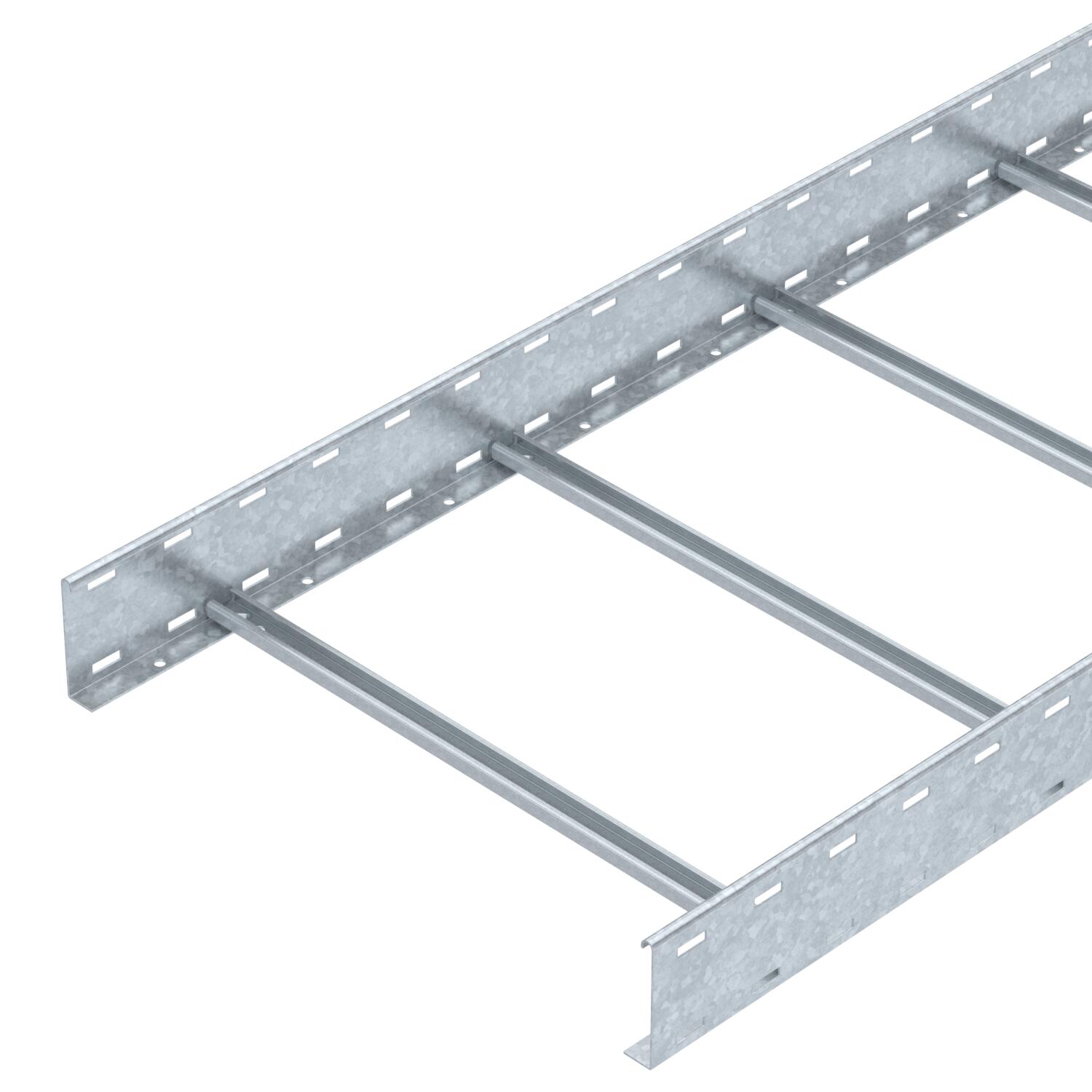

Pod de cabluri SLCS 110, 6 m C30 FT
Nr. art. 6207312 | EAN 4012196431908
- Descrierea produsului
-
Descrierea produsuluiPod de cabluri cu înăltimi laterale de 110 mm cu profile sudate C30 deschise. Perete lateral pentru rigidizare şi protecţie a muchiilor. Fixarea pe consolă se realizează cu brida tip LKS 40. Dimensiunea găurii din traversă este de 16,5 mm, brida adecvată este de tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
-
- Date tehnice
-
Date tehnice

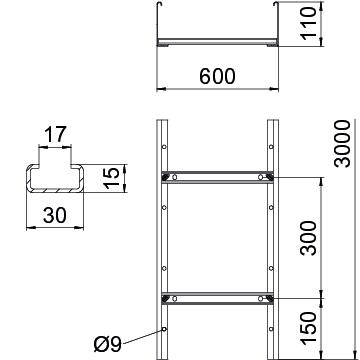

Amprenta CO2 (GWP) de la leagăn la poartă 13,9295 kg CO2e / 1 Metru Culoare zinc Dimensiune 110x600x3000 Dimensiunea fantei traversei 17,00 Dimensiune B 600 mm Distanţa dintre reazeme 2,0m 4 kN/m Distanţa dintre reazeme 2,5m 3 kN/m Distanţa dintre reazeme 3,0m 2,3 kN/m Distanţa dintre reazeme 3,5m 1,6 kN/m Distanţa dintre reazeme 4,0m 1 kN/m Distanţa dintre reazeme 4,5m 0,83 kN/m Distanţa dintre reazeme 5,0m 0,7 kN/m Distanţa dintre reazeme 6,0m 0,25 kN/m Distanţa dintre traverse 300 mm Execuţie lonjeron lateral profil plat Fixare traversă sudat grosimea lonjeronului 2 mm Înălţime 110 mm Lăţimea 600 mm Lungime 3000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforaţie laterală da Secţiune utilă 54000 mm² Secţiune utilă 540 cm² Suprafaţă = zincat prin imersie Variantă pentru încărcări mari nu Variantă traverse Profil neperforat Date tehnice

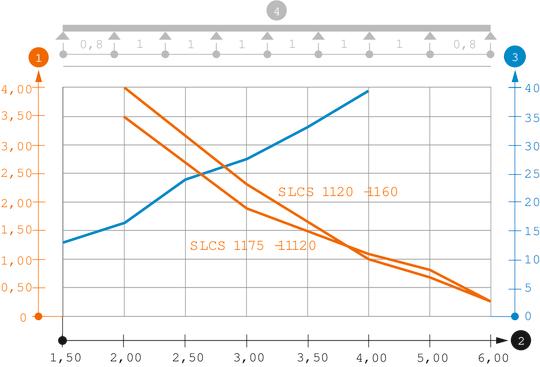

Diagramă încărcare pod de cabluri tip SLCS 110
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală FT
LVG 110 FT 6216548 10 Bucată
Cot 90° 110 FT
LB 90 1160 R3 FT 6225152 1 Bucată
Perete de separaţie 85 DD
TSG 85 DD 6062331 3 m Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Clemă pentru prinderea peretelui de separaţie A2
KS KL A2 6062284 30 Bucată
Capac de protecţie
SKH 110 OR 6222553 20 Pereche - Materiale de descărcat
-
