Pod de cabluri SLCS 110, 6 m C30 FT 3000 | 300 | 2 | nu

Pod de cabluri SLCS 110, 6 m C30 FT

Nr. art. 6207304 | EAN 4012196431861

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

grosimea lonjeronului	2 mm

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

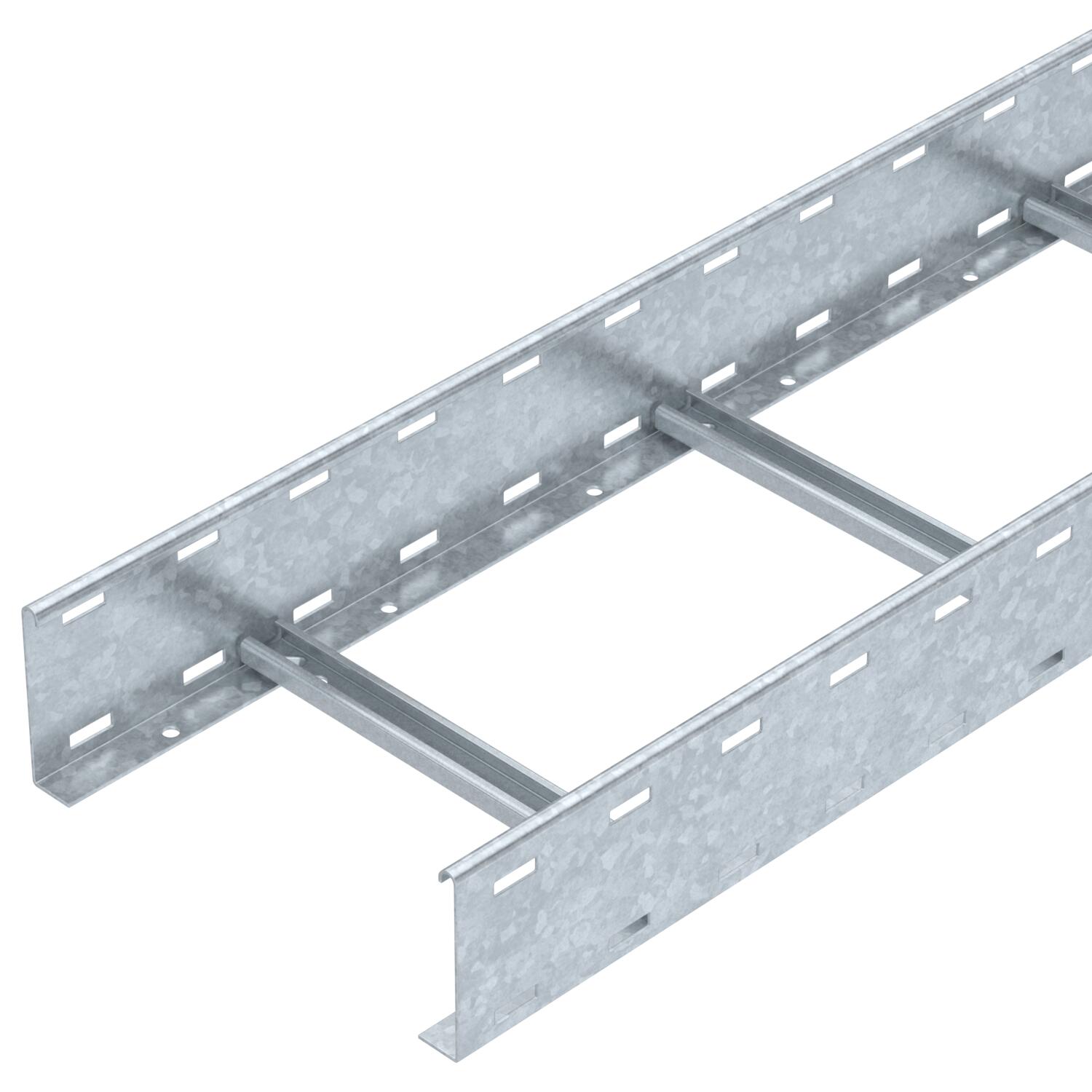

Pod de cabluri cu înăltimi laterale de 110 mm cu profile sudate C30 deschise. Perete lateral pentru rigidizare şi protecţie a muchiilor. Fixarea pe consolă se realizează cu brida tip LKS 40. Dimensiunea găurii din traversă este de 16,5 mm, brida adecvată este de tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Date tehnice

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	12,0072 kg CO2e / 1 Metru
Culoare	zinc

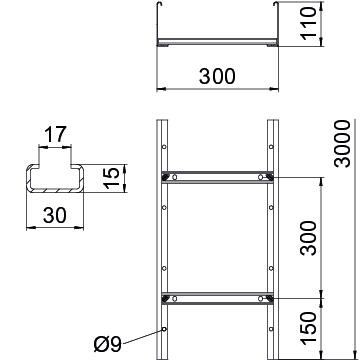

Dimensiune	110x300x3000
Dimensiunea fantei traversei	17,00
Dimensiune B	300 mm
Distanţa dintre reazeme 2,0m	4 kN/m
Distanţa dintre reazeme 2,5m	3 kN/m
Distanţa dintre reazeme 3,0m	2,3 kN/m
Distanţa dintre reazeme 3,5m	1,6 kN/m
Distanţa dintre reazeme 4,0m	1 kN/m
Distanţa dintre reazeme 4,5m	0,83 kN/m
Distanţa dintre reazeme 5,0m	0,7 kN/m
Distanţa dintre reazeme 6,0m	0,25 kN/m
Distanţa dintre traverse	300 mm
Execuţie lonjeron lateral	profil plat

Fixare traversă	sudat
grosimea lonjeronului	2 mm
Înălţime	110 mm
Lăţimea	300 mm
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforaţie laterală	da
Secţiune utilă	27000 mm²
Secţiune utilă	270 cm²
Suprafaţă	= zincat prin imersie
Variantă pentru încărcări mari	nu
Variantă traverse	Profil neperforat

Date tehnice

Diagramă încărcare pod de cabluri tip SLCS 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	grosimea lonjeronului	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	nu	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	nu	6207304	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	nu	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	nu	6207312	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FT	LVG 110 FT	6216548	Bucată	10 Bucată
Cot 90° 110 FT	LB 90 1130 R3 FT	6225144	Bucată	1 Bucată
Conector multifunctional FT	LMFV 1130 FT	6225772	Bucată	1 Bucată
Perete de separaţie 85 DD	TSG 85 DD	6062331	m	3 m
