Notă: Acest articol a fost inactivat. Puteți găsi articolul actual aici: 5088440 / Doză de derivație pentru generatoare tip 1+2 pentru 2 x 2 șiruri

PV system solution, type 1+2, for inverter with 2 MPP trackers, 900 V DC IP66

PV system solution, type 1+2, for inverter with 2 MPP trackers, 900 V DC

Nr. art. 5088566 | EAN 4012196190263

Nr. art. / Tip	5088566 / VG-BCPV900K 22

Tip de protecţie	IP66

Descrierea produsului

Descrierea produsului

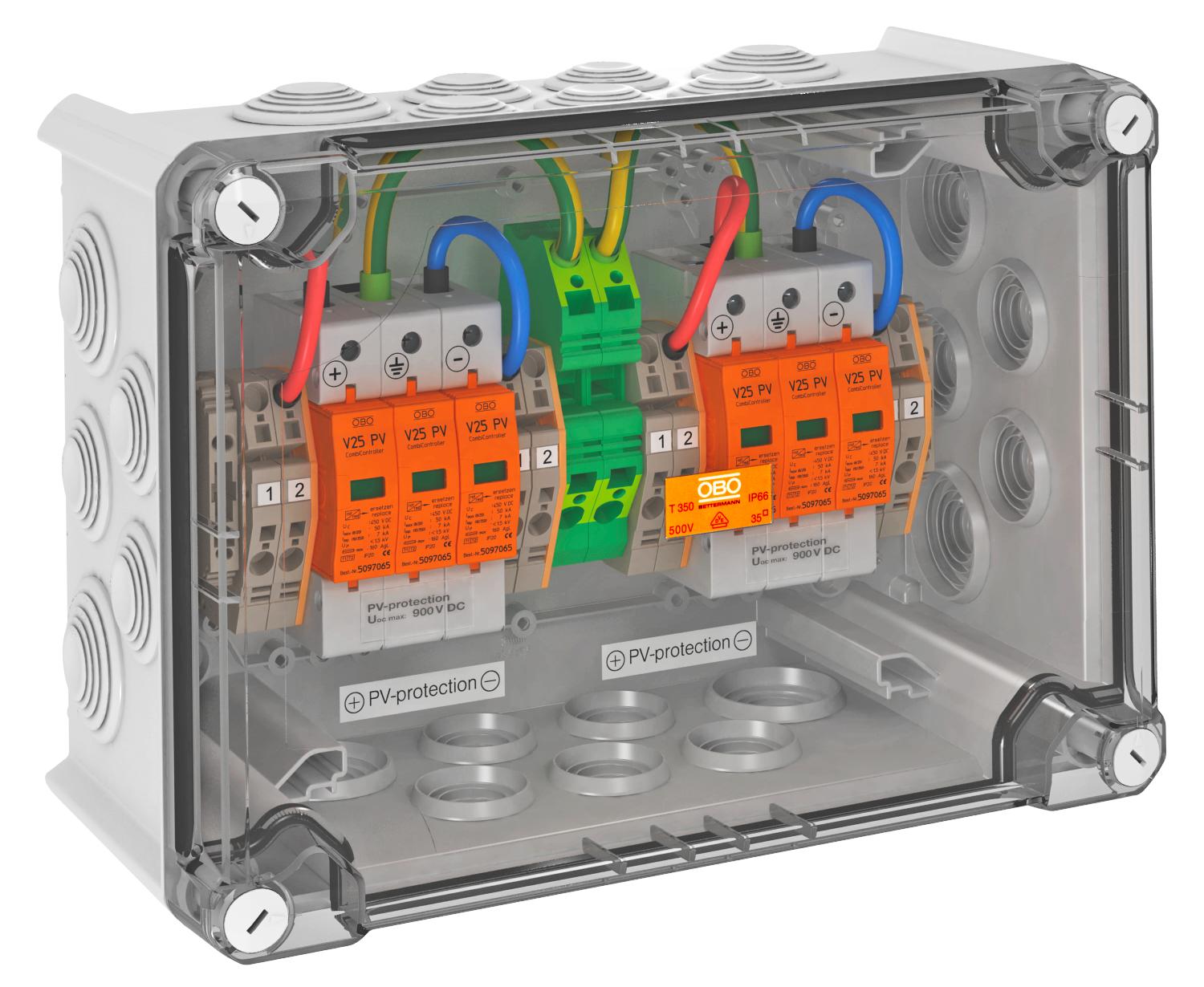

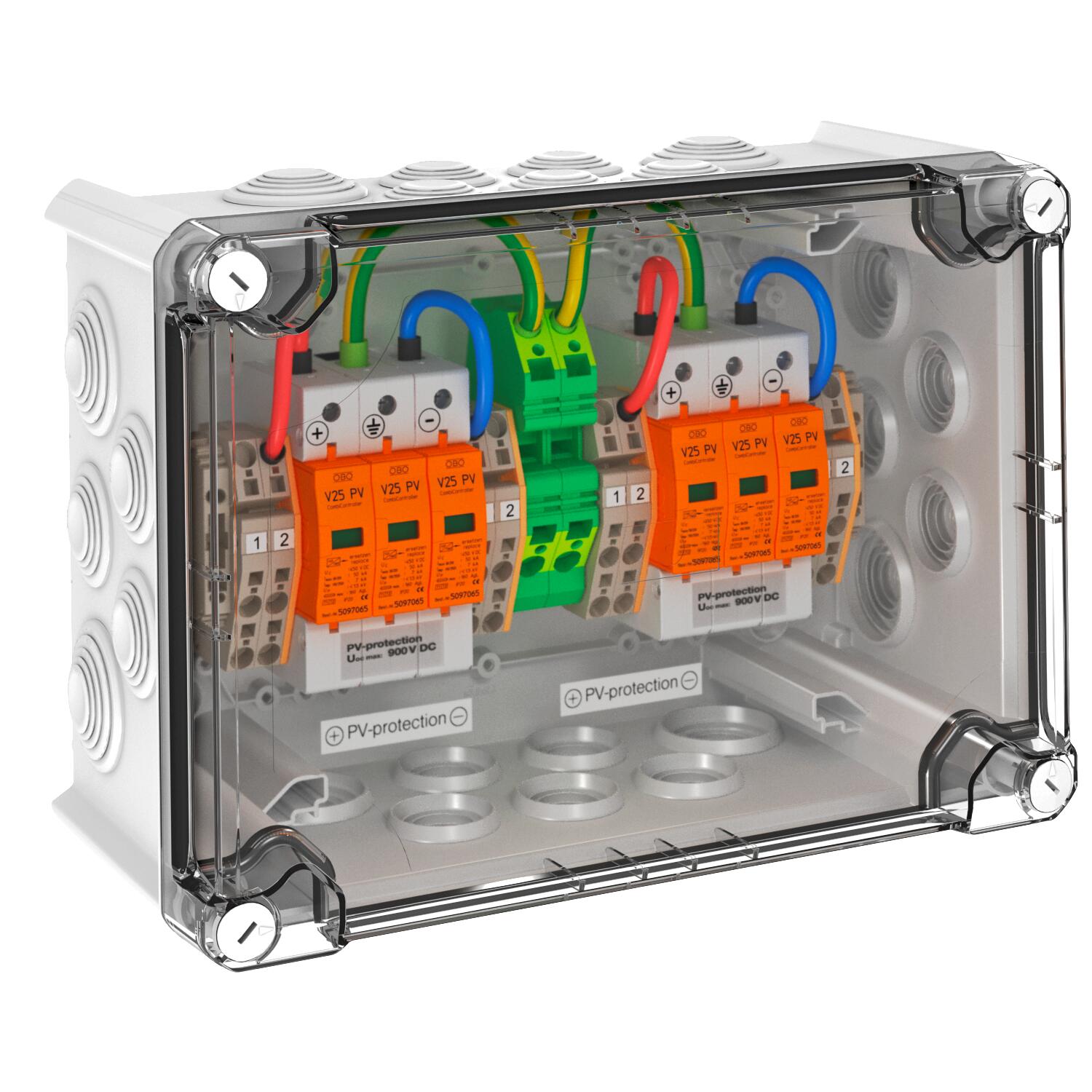

Solutie de sistem pentru invertor fotovoltaic cu 2 trackere MPP separate

• Descărcător - varistor debroșabil cu separare în caz de defectiune conform VDE 0100-712 (50539-12)

• Nivel scăzut de protectie DC: < 4,0 kV (Uoc max = 1000V DC cu V20-C/0-500PV)

• Nivel scăzut de protectie DC: < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-450PV)

• Fiecare aparat de protectie are 4 cleme de până la 6mm², premontate în carcasă, până la 30A DC pe clemă

• Pre-montate în carcasă din policarbonat (IP66), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă

Pentru protectia DC a invertorului în sisteme fotovoltaice.

La risc de condens din cauza vântului, ghetei, temperaturii sau soarelui pot fi necesare măsuri suplimentare!

Date tehnice

Date tehnice

Aerisit	da
Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 1+2
Configuraţia rețelei DC	da
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	nu
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	nu
Configuraţia rețelei TN-S	nu
Configuraţia rețelei TT	nu
CP nr.	0→2
Culoare	gri deschis; RAL 7035
Curent de trăsnet (10/350 μs)	7 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Dimensiune	900V DC

Formă a reţelei	DC
Forma reţelei	nu
Interval de temperatură aplicabil max.	80 °C
Interval de temperatură aplicabil min.	-40 °C
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranţă maximă	160 A
SPD conform IEC 61643-1	clasa II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă DC	900 V
Timp de acţionare	<25 ns
Tip de montaj	montat în prealabil în carcasă
Tip de protecţie	IP66
Valoare max. a protectiei la suprasarcină	160
Variantă	Pentru două MPP și cu cleme de conexiune

Posibilităţi de conectare

Curent de descărcare a eclatorului (8/20 µs) [total]	30 kA
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	10 mm²

Secțiunea transversală a conductorului rigid (mono/multifilar) min.	0,5 mm²

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	6,2524 kg CO₂e / 1 Bucată
CO₂ Footprint (GWP)	6,2524 kg CO₂e
Data determinării valorii CO2	2025-04-02T00:00:00.000+0200
