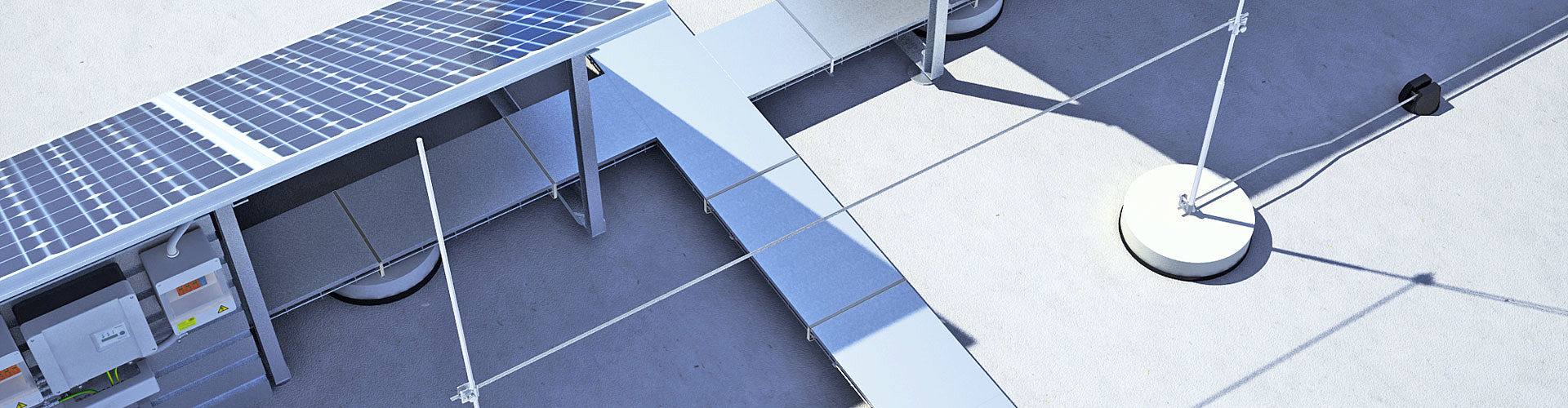

Împământarea pentru instalațiile fotovoltaice
La instalațiile fotovoltaice montate pe acoperiș fără sistem de protecție la trăsnet, pentru clădirile noi din Germania trebuie instalat un electrod de împământare, conform DIN 18014. La instalațiile fotovoltaice cu sistem de protecție la trăsnet montate pe acoperiș trebuie respectate, suplimentar, cerințele VDE 0185-305-3 (IEC/ EN 62305-3) (rezistență de împământare < 10 ohmi). La instalațiile fotovoltaice în aer liber trebuie respectate, de asemenea, cerințele VDE 0185-305-3 (IEC/EN 62305-3) pentru împământare.
| TIP A | TIP B |
|---|---|
|
|
Instalații de împământare standard pentru sisteme de protecție la trăsnet
Instalații de împământare de tip A
Instalațiile de împământare de tip A includ, de exemplu, fundații cu șurub și piloni, dacă acestea îndeplinesc cerințele VDE 0185-561-2 (IEC/EN 62561-2). În acest sens, nu trebuie avută în vedere doar secțiunea transversală minimă a materialului selectat, ci și proprietățile mecanice și electrice.

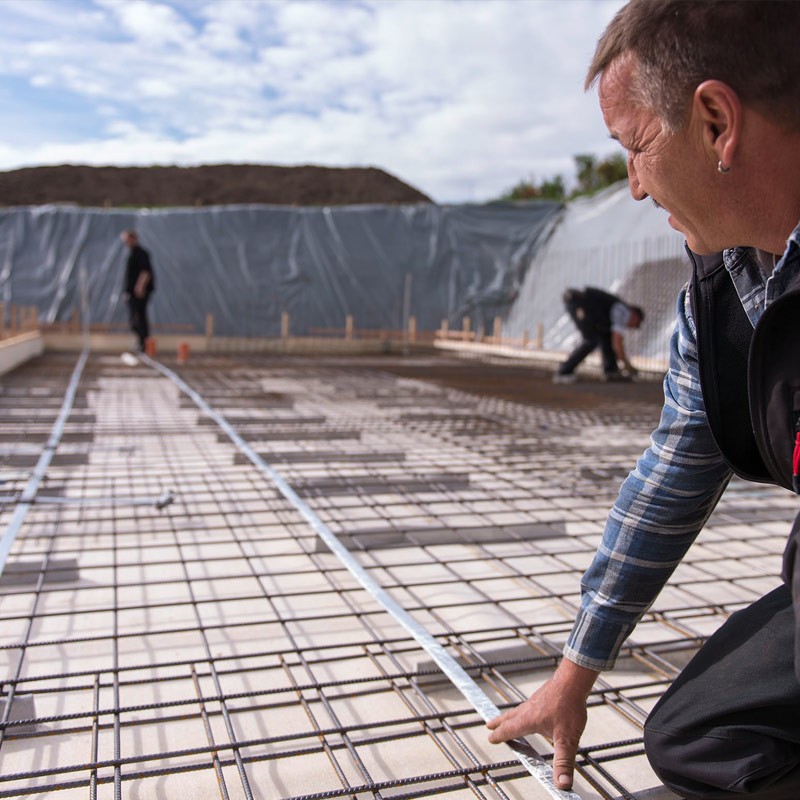

Instalații de împământare de tip B
Plăcile de fundație și fundațiile cu benzi sunt exemple de instalații de împământare tip B. Conform VDE 0185-305-3 anexa 5, acestea au un efect de împământare redus și trebuie extinse prin măsuri de împământare suplimentare, precum rețeaua cu împământare (20 m x 20 m) sau electrozii de adâncime.
Pentru ambele situații, în portofoliul OBO există rețele cu electrozi de adâncime de Ø20 mm, respectiv Ø 25 mm, fire cu Ø 10 mm, precum și benzi de diferite dimensiuni, de exemplu 30 x 3,5 mm sau 40 x 4 mm.

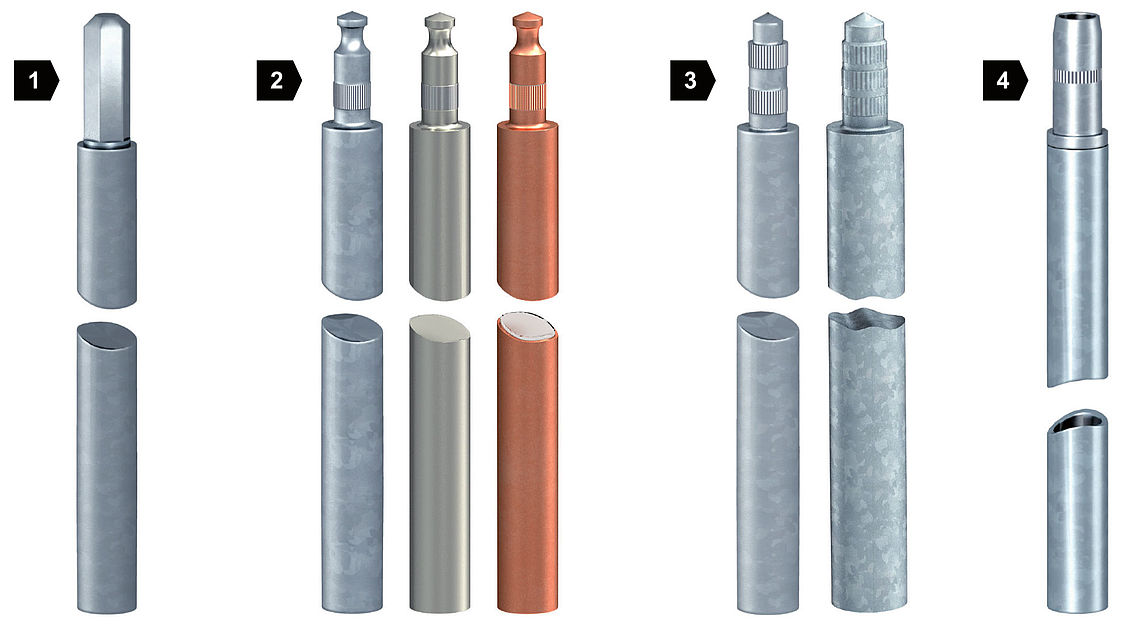

| 1 | Tip OMEX |
| 2 | Tip BP |
| 3 | Tip standard |
| 4 | Tip LightEarth |
La fundațiile cu oțel armat, nu este permisă instalarea în pământ a unui electrod zincat sau din cupru. În pământ trebuie introdus oțel superior, cu conținut de molibden de minimum 2 %, precum materialele nr.1.4401, nr.1.4404 sau nr.1.4571. Acesta este în principal neutru față de alte materiale, nobile sau nu, asigurând astfel o disponibilitate ridicată a instalației.
Împământarea funcțională a substructurilor metalice
Pentru a asigura împământarea funcțională a substructurilor metalice sau a cadrelor modulelor, VDE 0185-305-3, anexa 5 distinge următoarele situații:
| Situație | secțiune transversală minimă, împământare funcțională cupru |
|---|---|
| Instalația fotovoltaică fără sistem de protecție la trăsnet sau instalația fotovoltaică cu sistem de protecție la trăsnet; distanța de separare se menține | 6 mm2 |
| Instalația fotovoltaică cu sistem de protecție la trăsnet; distanța de separare nu se menține | 16 mm2 |
